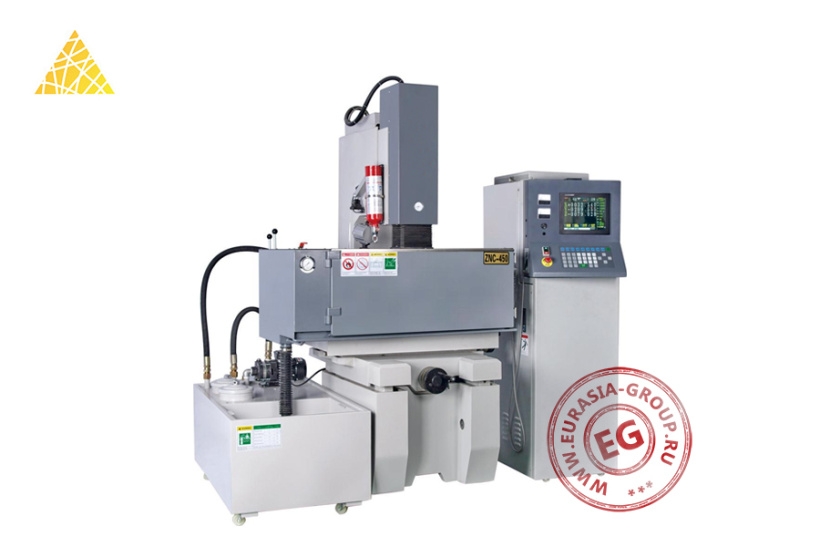

Электроэрозионный прошивной станок ZNC-450 относится к категории электроэрозионного оборудования для высокоточной металлообработки. Станок реализует принцип электроэрозионной обработки, при котором удаление материала происходит посредством контролируемой электрической эрозии. Конструкция станка включает прочную станину, рабочий стол, систему электродвижения, резервуар для диэлектрической жидкости и блок управления с ЧПУ.
В основе технологического процесса лежит физический эффект электрической эрозии. При работе между электродом-инструментом и заготовкой возникают электрические разряды в среде диэлектрической жидкости. Возникающая при этом высокая температура вызывает локальное плавление и испарение материала заготовки. Диэлектрическая жидкость вымывает продукты эрозии из рабочей зоны, одновременно охлаждая обрабатываемую поверхность.
Система управления станка основана на ЧПУ. Интерфейс имеет интуитивно понятное управление, облегчающее настройку параметров обработки. На контрольной панели отображаются текущие параметры процесса. Управление параметрами искрового разряда обеспечивает точную настройку режимов обработки в соответствии с требованиями к конечному изделию. Электроэрозионный прошивной станок ZNC-450 эффективен при изготовлении пресс-форм, штампов, матриц и пуансонов со сложной геометрией. Технология применима для обработки закаленных, высокопрочных и труднообрабатываемых сталей и сплавов.
| Модель | ZNC-450 | |
| Максимальное расстояние от электрода до поверхности стола (мм) | 500 | |
| Максимальный вес электрода (кг) | 120 | |
| Размер рабочего стола (мм) | 700 x 400 | |
| Максимальная нагрузка на рабочий стол (кг) | 1200 | |
| Ход по оси X/Y (мм) | 450 / 350 | |
| Ход шпиндельной головки | По оси Z (мм) | 200 |
| По оси W (мм) | 250 | |
| Дискретность подачи по оси X/Y/Z (мм) | 0,005 | |
| Максимальная скорость вращения шпинделя (об/мин) | 2000 | |
| Мощность двигателя по оси Z (кВт) | 0,75 | |
| Скорость быстрого хода (мм/мин) | 3000 | |
| Максимальная скорость обработки (мм/мин) | 700 | |
| Максимальный ток обработки (А) | 50 | |
| Достижимая шероховатость обработанной поверхности (мкм) | Ra 0,18 | |
| Точность позиционирования (мм) | 0,01 | |
| Точность повторного позиционирования (мм) | 0,005 | |
| Ёмкость резервуара для диэлектрической жидкости (л) | 400 | |
| Параметры электропитания (кВА/В/Гц) | 6,5 / 380 / 50 | |
| Габаритные размеры станка (мм) | 1500 x 1150 x 2000 | |
| Габаритные размеры шкафа управления (мм) | 830 x 840 x 1850 | |
| Вес станка (кг) | 1800 | |
| Вес шкафа управления (кг) | 290 | |
