Электроэрозионный прошивной станок 850К представляет собой специализированное оборудование для электроэрозионной обработки металлических деталей методом прошивки. Станок 850K входит в линейку электроэрозионных прошивных станков серии 650К и 850K.

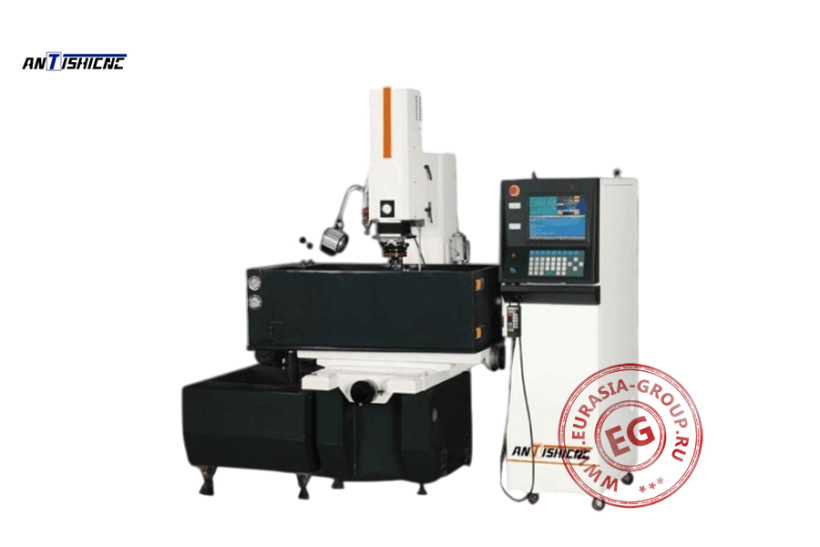

Конструкция станка включает массивную станину, обеспечивающую необходимую жесткость и виброустойчивость при работе. Рабочая зона оснащена координатным столом с системой крепления заготовок, позволяющей точно позиционировать обрабатываемый материал. Вертикальная колонна с электродержателем обеспечивает перемещение электрода-инструмента в рабочей зоне с высокой точностью. В станках такого типа форма электрода проецируется в теле заготовки. Станок имеет систему подачи и фильтрации диэлектрической жидкости, размещенную в нижней части корпуса. Диэлектрик циркулирует в рабочей зоне, обеспечивая охлаждение обрабатываемой детали и электрода, а также удаление продуктов эрозии из межэлектродного промежутка. Система управления реализована на базе высокопроизводительного ЧПУ с удобной панелью оператора, оснащенной цветным дисплеем и функциональной клавиатурой. Интерфейс управления выводит информацию о текущих параметрах процесса, режимах обработки и диагностических данных.
Система освещения рабочей зоны включает локальную подсветку, улучшающую визуальный контроль процесса обработки. Электронный генератор импульсов с регулируемыми характеристиками обеспечивает оптимальные режимы обработки различных материалов. Технические преимущества станка 850K включают высокую точность обработки сложнопрофильных поверхностей, возможность обработки материалов вне зависимости от их твердости, стабильность параметров процесса, а также отсутствие механического воздействия на заготовку.
| Модель | 850K |
| Количество управляемых осей | 3 (X/Y/Z) |
| Размер рабочего стола (мм) | 1150 x 600 |
| Максимальная нагрузка на рабочий стол (кг) | 3000 |
| Размер резервуара для рабочей жидкости (мм) | 1800 x 1100 x 570 |
| Ёмкость резервуара для рабочей жидкости (л) | 700 |
| Ход по оси X / Y / Z (мм) | 800 / 500 / 400 |
| Дискретность подачи по оси X / Y / Z (мкм) | 0,1 |
| Максимальный вес электрода (кг) | 50 |
| Максимальная скорость обработки (мм³/мин) | 500 |
| Достижимая шероховатость обработанной поверхности (мкм) | Ra 0,1 |
| Минимальный износ электрода (%) | 0,1 |
| Максимальная угловая погрешность (мкм) | ≤ 25 |
| Максимальный ток обработки (А) | 50 |
| Миная ширина импульса (мкс) | 0.25 |
| Модель импульсного источника питания | A3-50 |
| Параметры электропитания (кВА/В/Гц) | 13 / 380 / 50 |
| Габаритные размеры (мм) | 2280 x 2470 x 2690 |
| Вес (кг) | 4300 |
