Линия для производства провода ПВС EGQ-70S
Общие характеристики
| Модель | EGQ-70S |
| Диаметр сердечника кабеля (мм) | Ø 3 – 30 |
| Наружный диаметр оболочки (мм) | Ø 5 – 40 |
| Диаметр шнека (мм) | Ø 70 |
| Соотношение сторон | 25:1 |
| Диаметр шнека литьевой машины (мм) | Ø 35 |
| Соотношение сторон | 20:1 |
| Скорость шнека (об/мин) | 90 |
| Максимальная производительность экструзии (кг/ч) | 180 (PE) |
| Скорость тяговой линии (м/мин) | 0 – 160 |
| Максимальное тяговое усилие (кг) | 500 |
| Мощность машины (кВт) | ≤ 88 |
| Допуск по толщине экструзии (мкм) | ± 0,025 |
| Напряжение (В) / Частота (Гц) | 380 ± 10 % / 50 / 3 фазы |
| Давление воздуха (МПа) / Расход (м³/ч) | 0,1 – 1,0 / 3,0 |
| Давление воды (МПа) / Расход (м³/ч) | 0,2 – 1,6 / 4,0 |
| Вес (т) | Около 13 |

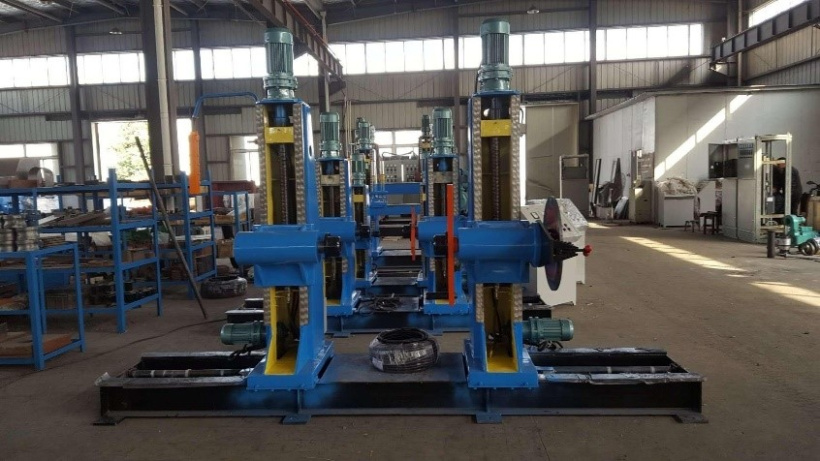

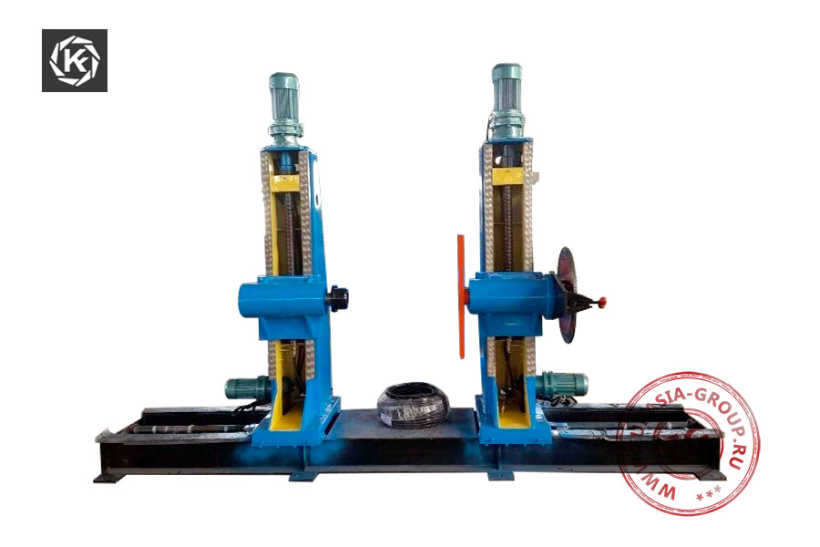

| Отдающий барабан концевого вала | Модель | PN1600 | |
| Максимальная нагрузка (т) | 4 | ||

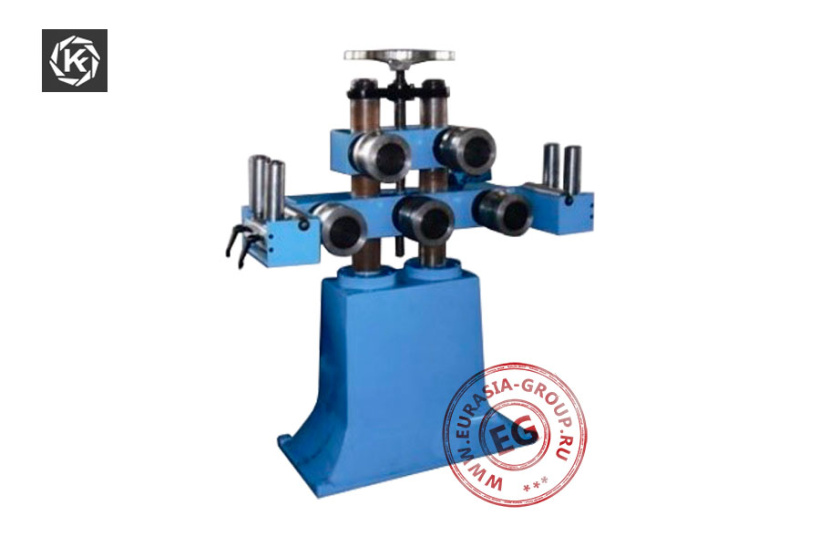

| Пятиколесное натяжно-правильное устройство | Применимый диаметр провода (мм) | Ø 3 – 50 | |

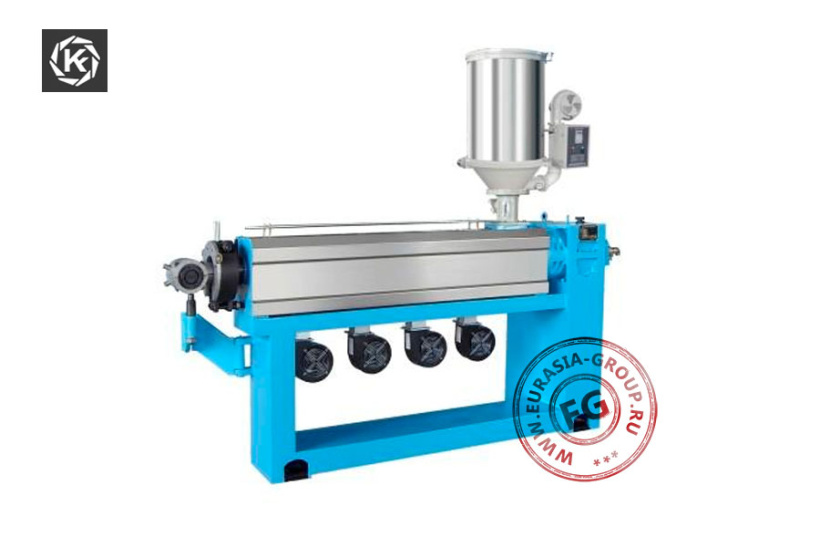

| Экструдер 70 | Диаметр шнека (мм) | 70 | |
| Соотношение сторон | 25:1 | ||
| Скорость шнека (об/мин) | 90 | ||
| Максимальный выход клея (производительность) (кг/ч) | 180 | ||
| Мощность двигателя (кВт) | 37 | ||
| Материал шнека | 38CrMoALA | ||
| Материал цилиндра | 38CrMoALA | ||
| Тип охлаждения | Водяное | ||
| Температурные колебания (°C) | В пределах 0 – 399 | ||
| Точность контроля температуры (°C) | ± 2 | ||
| Фильера экструдера | Максимальный диаметр фильеры (мм) | 30 | |
| Максимальный диаметр набора штампов (мм) | 35 | ||
| Форма нагрева | Литой алюминиевый нагреватель | ||
| Материал головки машины | Высококачественная литейная сталь | ||
| Дозатор 35 | Диаметр шнека (мм) | 35 | |
| Материал шнека | 38CrMoAlA | ||
| Соотношение сторон | 20:1 | ||
| Подходящие экструзионные материалы | ПВХ, полипропилен, полиэтилен, малодымные и безгалогеновые материалы | ||
| Материал цилиндра | 38CrMoAlA | ||
| Мощность мотор-редуктора (л.с.) | 2 | ||
| Автоматическая система подачи и сушки | Объем сушки (кг) | 150 | |
| Производительность подачи (кг/ч) | 300 | ||
| Материал | Нержавеющая сталь | ||
| Бак охлаждающей воды | Материал бака | Нержавеющей стали | |
| Метод охлаждения | Резервуары для воды охлаждаются погружной ванной | ||
| Размеры бака (мм) | 180 х 180 х 1,5 | ||
| Количество секций (шт) | 2 | ||
| Длина одной секции (м) | 4 | ||
| Общая длина секций (м) | 8 | ||
| Размеры бака для теплой воды (м) | 1,5 | ||
| Устройство для сушки | Мощность вихревого воздушного насоса (кВт) | 1,1 | |
| Направление воздуха | Регулируемое | ||
| Датчик наружного диаметра | Модель | DDM3020 | |
| Тип работы | Автоматическое отслеживание с обратной связью | ||
| Диапазон проверки диаметра провода (мм) | 0,2 – 20 | ||
| Высокочастотная искровая испытательная машина | Модель | ST-15A | |
| Диаметр провода (мм) | 1 – 30 | ||
| Максимальная скорость линии (м) | 330 | ||
| Максимальное напряжение при испытании (кВт) | 15 | ||
| Длина электрода (м) | 280 | ||

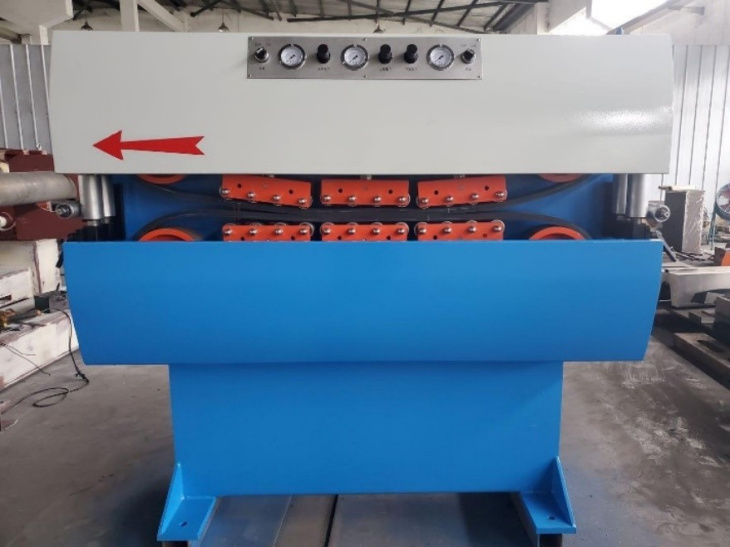

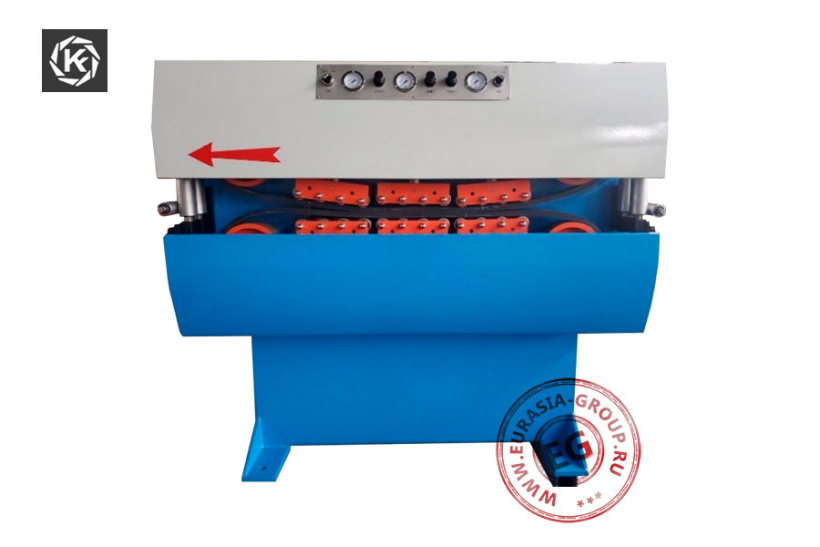

| Пневматическая тяга с плоским ремнем | Модель | TQDV | |
| Максимальный подъемный вес (кг) | 500 | ||
| Применимый диаметр провода (мм) | 3 – 50 | ||
| Материал ремня | Внешний слой | Резина | |
| Внутренний слой | Армированная высокопрочная сетка | ||
| Давление воздуха (МПа) | 0,1 – 1 | ||
| Мощность двигателя (кВт) | 4 | ||
| Диапазон скоростей (м/мин) | 2 – 160 | ||
| Коробка передач | Четырехступенчатая | ||
| Погрешность счетчика инфракрасного излучения | 3 / 1 000 | ||
| Натяжной кабель концевого вала | Модель | PN1600 | |
| Максимальная грузоподъемность (т) | 5 | ||
| Максимальный диаметр кабеля (мм) | 70 | ||
| Максимальная скорость приема (м/мин) | 140 | ||
| Приемный двигатель (Нм) | 40 | ||

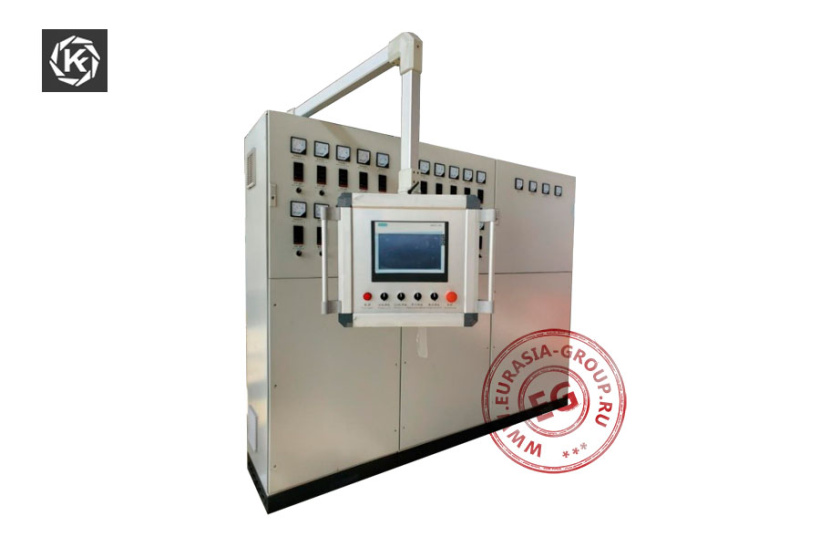

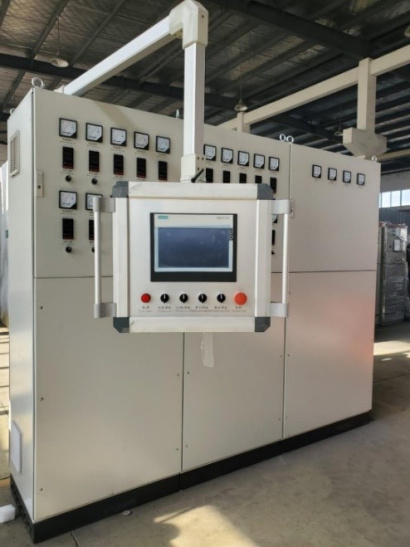

| Комбинированная система шкафов управления | Электропитание (трехфазная 5-ти проводная система) (В) / Частота (Гц) | 380 ± 10 % / 50 | |
| Напряжение (однофазная система) (В) | 220 | ||
| Точность контроля температуры (°C) | ± 2 | ||
| Станок GS630 Beaming | Габаритные размеры приемного вала (мм) | 630 х 474 х 56 | |
| Диапазон диаметра многожильного провода (мм) | 0,15 – 1,04 | ||
| Длина скручивания | 11,6 - 138,5 передач | ||
| Площадь поперечного сечения многожильного кабеля (м2) | В пределах 6 | ||
| Скорость скручивания | Регулируемая, в пределах 2000 оборотов | ||
| Мощность главного двигателя (кВт) | 7,5 | ||
| Габаритные размеры (мм) | 3100 х 1500 х 1600 | ||
| Вес (кг) | 1800 | ||
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
