Линия JSB3 представляет собой комплекс современного оборудования, предназначенного для выпуска самонесущего изолированного кабеля марки СИП-4. Она обеспечивает полный цикл производства – от скручивания токопроводящих жил до нанесения изоляции и окончательной скрутки готового кабеля. Такое оборудование востребовано на кабельных заводах и предприятиях, выпускающих силовую продукцию для воздушных линий электропередач.
В составе комплекса JSB3 есть линия для скручивания жил, где медные или алюминиевые жилы объединяются в жгут. Она обеспечивает высокую скорость выпуска, а шаг скрутки задается через сенсорный экран. В составе оборудования присутствует экструзионная линия, где на сердечник кабеля наносится изоляция. Экструдер демонстрирует высокую точность нанесения оболочки. Имеется и отдельная линия для скрутки проводов, где изолированные жилы свиваются в готовый кабель.
Линия JSB3 объединяет в себе высокую производительность и точность на каждом этапе. Автоматизация процессов упрощает управление и настройку параметров. Универсальность оборудования позволяет выпускать кабель разных диаметров и сечений, что делает линию гибкой и экономически выгодной. Прочная конструкция узлов, рассчитанных на интенсивные нагрузки, гарантирует долговечность и надежность работы. Использование JSB3 позволяет организовать эффективное производство кабеля СИП-4.

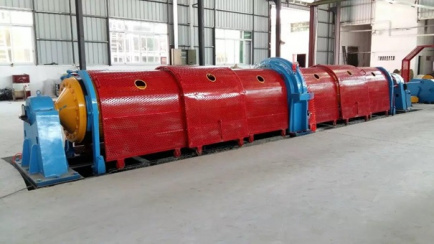

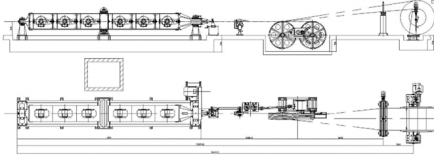

| Модель | JGG500/1+6 |
| Диаметр жилы (мм) | 1,3-5 (медь) |
| 1,7-5 (алюминий) | |
| Диаметр скрутки (мм) | 4-15 |
| Скорость цилиндра (об/мин) | 650 |
| Диаметр шкива (мм) | 1300 |
| Максимальная скорость выпуска (м/мин) | 201 |
| Шаг многожильного провода (мм) | 40-309 (устанавливается на сенсорном экране) |
| Диаметр подающего барабана (мм) | 500 |
| Диаметр барабана проволоки в клетке (мм) | 500 |
| Диаметр приемного барабана (мм) | 1600 |
| Двигатель лебедки (об/мин) | 1480 (Y225S-4-37KW) |
| Тяговый двигатель (об/мин) | 960 (Y160L-6-11KW) |
| Габаритные размеры (мм) | 19000 x 3000 |
| Вес (т) | 16 |

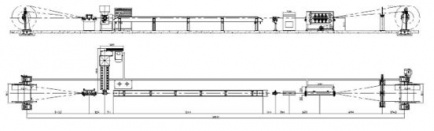

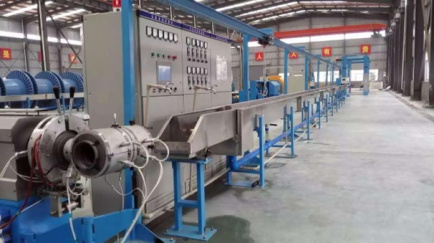

| Модель | SJ90/25 | |
| Диаметр сердечника кабеля (мм) | 6-40 | |
| Наружный диаметр оболочки (мм) | 10-45 | |
| Диаметр шнека (мм) | 90 | |
| Соотношение длины к диаметру | 25:1 | |
| Скорость вращения винта (об/мин) | 95 | |
| Максимальная скорость производственной линии (м/мин) | 120 (в зависимости от выполненного наружного диаметра) | |
| Максимальная производительность экструзии (кг/ч) | 350 (ПВХ) | |
| Допуск по толщине экструзии (мм) | ±0,1 | |
| Высота центра оборудования (мм) | 1000 | |
| Диаметр подающего барабана (мм) | 1600 | |
| Диаметр приемного барабана (мм) | 1600 | |
| Мощность (кВт) | 90 | |
| Напряжение (В) / Частота (Гц) | 380 ± 10% / 50 | |
| Газ | Давление (МПа) |
0,1-1 |
| Дозировка (м³/ч) | 4 | |
| Вода | Давление (МПа) |
0,2-1,6 |
| Дозировка (м³/ч) | 4 | |
| Габаритные размеры (мм) | 25 000 x 3000 | |
| Вес (т) | 6,5 | |

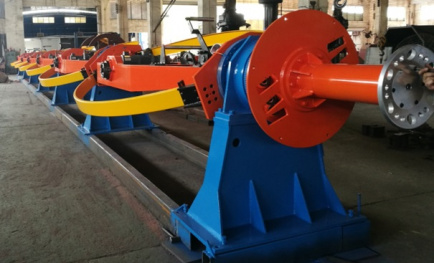

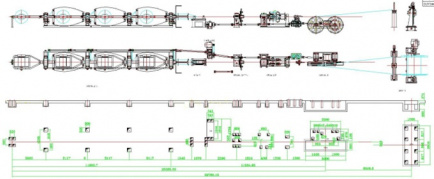

| Модель | BJY1000/1+3 |
| Диаметр одиночного многожильного провода (мм) | 3-12 |
| Сечение жилы (мм²) | 2,5-35 |
| Максимальный наружный диаметр многожильного кабеля (мм) | 40 |
| Максимальная скорость (об/мин) |
47,2 (1 передача), 92,5 (2 передачи) |
| Шаг многожильного провода (мм) | 92-1381 |
| Скорость тягового каната (м/мин) | 8,56-65,2 |
| Ступенчатая коробка передач | 36 ступеней |
| Диаметр подающего барабана (мм) | 1000 |
| Диаметр центрального барабана (мм) | 1000 |
| Диаметр приемного барабана (мм) | 1250-2000 |
| Главный двигатель (об/мин) | 960 (Y220L-6-22KW) |
| Габаритные размеры (мм) | 26 000 x 3000 |
| Вес (т) | 12,5 |
