СИП-4 – это тип кабеля, который называют самонесущим изолированным проводом с основой в виде многопроволочной алюминиевой жилы и покрытием из светостабилизированного сшитого полиэтилена. Главной особенностью кабелей СИП-4 является их высочайшая устойчивость к влаге - алюминиевые жилы провода надежно изолированы, что значительно повышает их стабильность и безопасность в любой системе. Для производства кабелей используются линии, которые состоят из ряда узлов, выполняющих свои отдельные элементы работы.
Линия для изготовления кабеля СИП-4 обеспечивает полный цикл производства данных изделий. Первым этапом работы является вытягивание и последующее скручивание сердцевины из нескольких алюминиевых жил с последующим обжигом – он позволяет сделать жилу цельной, прочной и гибкой, способной переносить существенные нагрузки без разрыва или поломки. Затем на кабель наносится стабилизированный полиэтилен, который сшивается в отдельной камере под действием излучения. Финальными этапами производства СИП-4 является тестирование его параметров - размеров и толщины, проводимости и надежности изоляции, которые проводятся с использованием сверхточных датчиков. Провод в результате наматывается на катушку и упаковывается для транспортировки и использования на различных объектах.

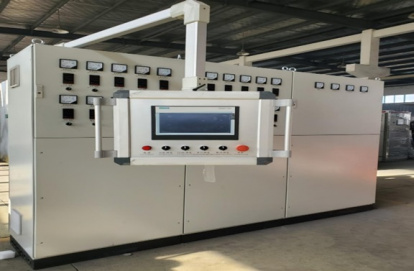

Линия для производства СИП-4 управляется современным программируемым логическим контроллером, что позволяет соединить несколько отдельных узлов в эффективную и производительную линию. Управление линией осуществляется с использованием удобного графического интерфейса, а многоступенчатая система безопасности надежно защищает как оператора, так и изделие в процессе работы.

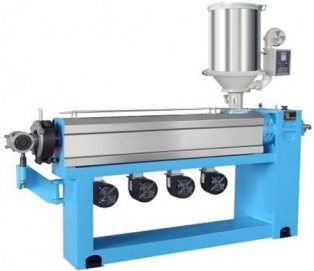

| Модель | 70/25+35/20 | |
| Диаметр жилы (мм) | 3-30 | |
| Наружный диаметр оболочки (мм) | 5-40 | |
| Диаметр винта (мм) | 70 | |
| Соотношение сторон | 25:1 | |
| Диаметр винта литьевой машины (мм) | 35 | |
| Соотношение длины к диаметру | 20:1 | |
| Скорость вращения винта (об/мин) | 90 | |
| Максимальная производительность экструзии (кг/ч) | 180 (полиэтилен) | |
| Скорость тяговой линии (м/мин) | 0-160 | |
| Максимальное тяговое усилие (кг) | 500 | |
| Подающий барабан | PN800-PN1600 | |
| Допуск по толщине экструзии (мкм) | ±0,025 | |
| Мощность (кВт) | ≤88 | |
| Питание (В/Гц) | 380±10% / 50 | |
| Воздух | Давление (МПа) | 0,1-1,0 |
| Расход (м³/ч) | 3,0 | |
| Вода | Давление (МПа) | 0,2-1,6 |
| Расход (м³/ч) | 4,0 | |
| Модель | 90/25 |
| Диаметр провода (мм) | 20-55 |
| Наружный диаметр оболочки (мм) | 25-60 |
| Расчетная скорость (м/мин) | 3-50 |
| Спецификация отдающего барабана | PN1600－PN2000 |
| Спецификация приемной катушки | PN1600－PN2000 |
| Диаметр шнека (мм) | 90 |
| Соотношение длины к диаметру | 25:1 |
| Скорость вращения шнека (об/мин) | 9-90 |
| Максимальная производительность экструзии (кг/ч) | 280 (ПВХ) |
| Установленная мощность (кВт) | ≤125 |
| Модель | 1+6/500 | |
| Диаметр одиночной жилы (мм) | Медь |
1,5-3,5 |
| Алюминий | 1,5-4,0 | |
| Сталь | 1,2-3,5 | |
| Диаметр скрутки (мм) | 3.0-15 | |
| Скорость вращения (об/мин) | 720 | |
| Диаметр тягового колеса (мм) | 1250 с двойной тягой | |
| Скорость выхода (м/мин) |
24,37-237,44 |
|
| Шаг стренги (мм) | 33,85-329,78 | |
| Мощность главного двигателя (кВт) | 30 | |
| Скорость главного двигателя (об/мин) | 1500 | |
| Спецификация отдающего барабана | PND630 | |
| Спецификация отдающего барабана в клетке | PND500 | |
| Спецификация приемной катушки | PND500 | |
| Питание (В/Гц) | 380/50 | |
| Модель | 1+1+3/1250 |
| Диаметр одиночного провода (мм) | 25 |
| Максимальный диаметр кабеля (мм) | 65 |
| Скорость вращения (об/мин) | 8,33-19,85 |
| Шаг кабеля (мм) | 195-2128 |
| Задний отдающий барабан | PN1250 |
| Отдающий барабан в витой обойме | PN1250 |
| Приемный барабан | PN1250 - PN2500 |
| Мощность главного двигателя (кВт) | 30 |
| Натяжной двигатель (кг*м) | 6 |
| Намоточное устройство | |
| Количество лент | 4 |
| Диаметр барабана (мм) | 400 |
| Ширина ленточной пластины (мм) | 16-60 |
| Скорость вращения корпуса (об/мин) | 113-292 |
| Шаг ленты (мм) | 11-187 |
| Ковшовое устройство | |
| Количество лент | 2 |
| Внешний диаметр катушки с лентой (мм) | 710 |
| Ширина ленты (мм) | 16-60 |
| Скорость вращения корпуса (об/мин) | 205-338 |
| Шаг ленты (мм) | 11-187 |
| Натяжение (daN) | 2,5-3,0 |
| Тяговое устройство | |
| Форма тяги | Колесная одинарная тяга |
| Диаметр шкива (мм) | 2000 |
| Скорость тяговой линии (об/мин) | 3,87-17,73 |
| Питание (В/Гц) | 380±10% / 50 |
