Линия YE-2 предназначена для комплексного производства кабельных наконечников из медных трубок с высокой степенью автоматизации технологического процесса. Оборудование обеспечивает полный цикл изготовления наконечников от подачи исходного материала до получения готовых изделий. Конструктивно линия представляет собой модульную систему, объединяющую несколько специализированных станков на общей платформе. Основу составляет массивная станина, обеспечивающая необходимую жесткость и виброустойчивость всей конструкции.

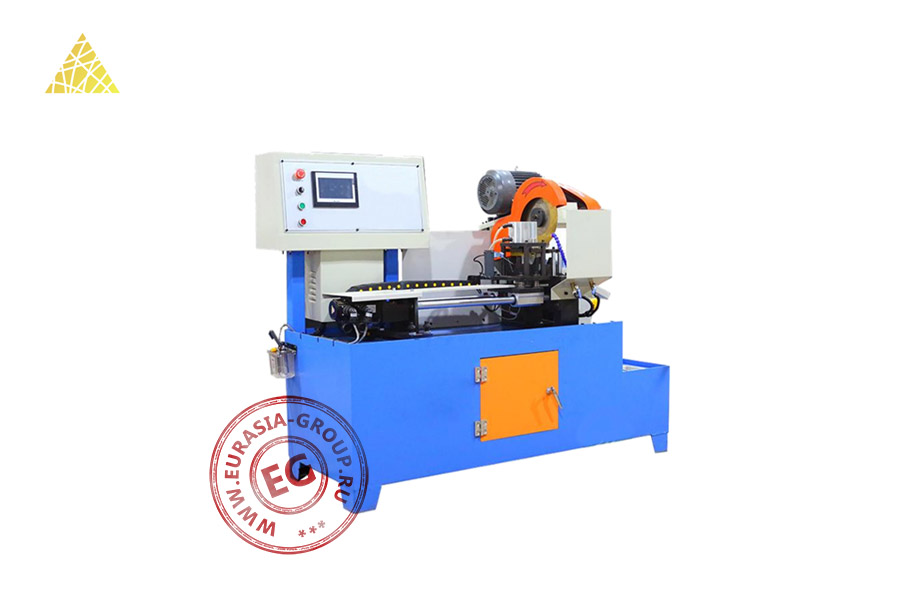

Отрезной станок выполняет прецизионную резку медных труб на заготовки требуемых размеров. Система подачи материала синхронизирована с циклом резания для достижения стабильного шага подачи. Станок для снятия фаски осуществляет обработку кромок заготовок под заданными углами. Штамповочный модуль представляет собой сердце технологического процесса, где происходит формирование окончательной геометрии кабельного наконечника. Система штамповки включает прецизионные матрицы и пуансоны, обеспечивающие точное воспроизведение формы изделия. Механизм штамповки создает необходимое усилие для пластической деформации металла с сохранением заданных допусков.
Преимущества линии заключаются в высокой производительности за счет параллельной работы модулей, возможности быстрой переналадки на различные типоразмеры наконечников. Система управления линии построена на базе программируемого контроллера с сенсорным интерфейсом оператора. Система позволяет программировать различные типоразмеры наконечников и автоматически переналаживать оборудование. Транспортная система обеспечивает передачу заготовок между модулями без участия оператора. Механизмы захвата и позиционирования гарантируют точную установку деталей в рабочих позициях каждого станка.
| Модель | YE-Q2 |
| Мощность отрезного станка (кВт) | 4 |
| Питание (В/Гц) | 380/50 |
| Диаметр трубок (мм) | 3-60 |
| Управление | PLC |
| Габаритные размеры (мм) | 1600 х 800 х 1400 |
| Вес (кг) | 400 |
| Модель | YE-Z2 |
| Мощность (кВт) | 1,1 |
| Питание (В/Гц) | 380/50 |
| Диаметр трубок (мм) | 2,5-16 |
| Длина трубок (мм) | 8-100 |
| Управление | PLC |
| Габаритные размеры (мм) | 1220 х 800 х 1600 |
| Вес (кг) | 395 |
| Модель | YE-2 | |
| Максимальная производительность (ударов/мин) | 40 | |
| Материал пластин | Cr 12 | |
| Материал накладок | Сталь 45Х | |
| Обрабатываемые размеры (мм²) | 2.5/4/6 | |
| Пробиваемые отверстия (мм) | 4.3/5.3/6.3 | |
| Управление | PLC | |
| Заявленный ресурс матрицы (ударов) | 20 000 000 | |
| Подача заготовок | Вибрационная воронка | |
| Габаритные размеры (мм) | Матрица | 680 х 460 х 400 |
| Пульт управления | 930 х 500 х 380 | |
| Вибрационная воронка | 670 х 580 х 430 | |
| Станина вибрационной воронки | 800 х 380 х 380 | |
| Вес (кг) | Матрица | 140 |
| Пульт управления | 48 | |
| Вибрационная воронка со станиной | 96 | |
