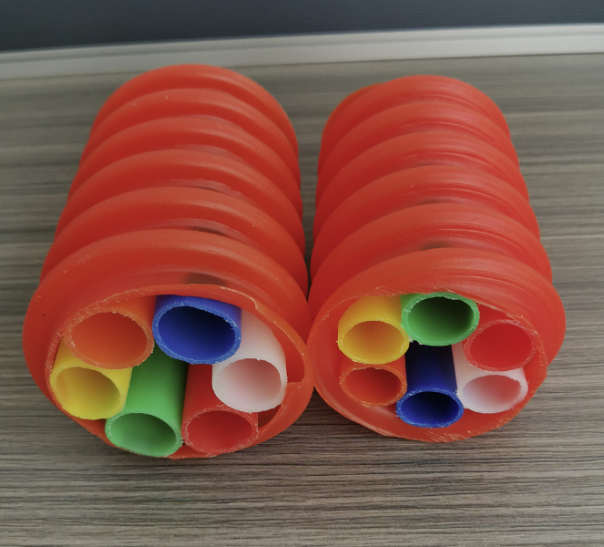

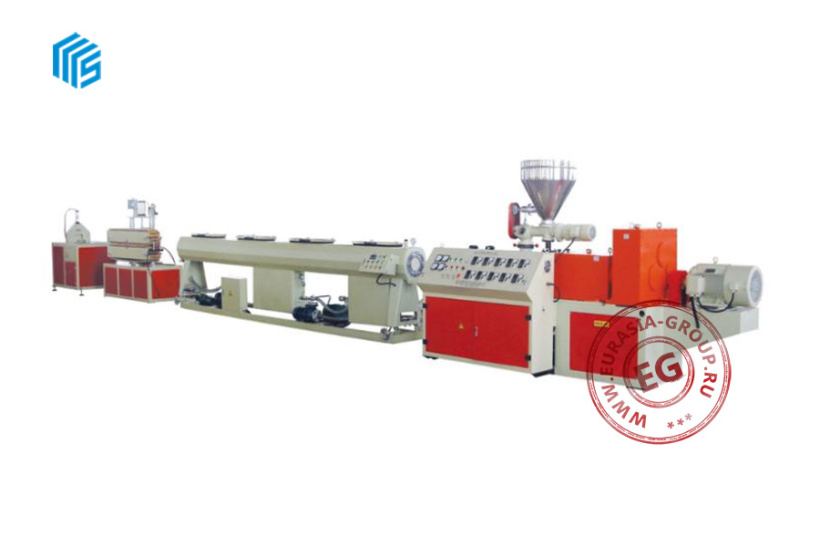

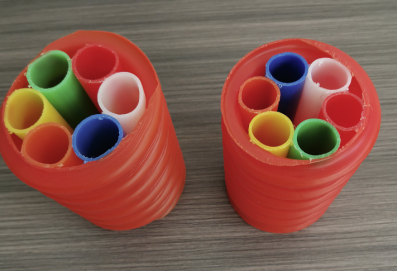

Линия для изготовления пневмокабеля ТПО SJ1000 – это современный комплекс оборудования, предназначенный для производства качественного пневматического кабеля с внутренними полиэтиленовыми трубками и наружным защитным покрытием из ПВХ.

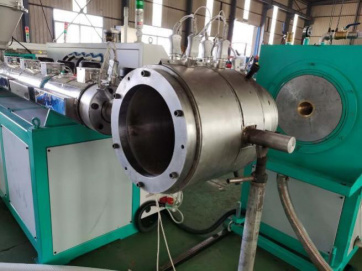

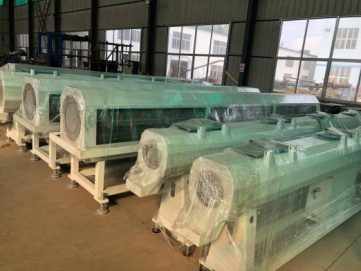

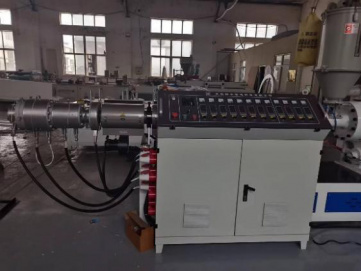

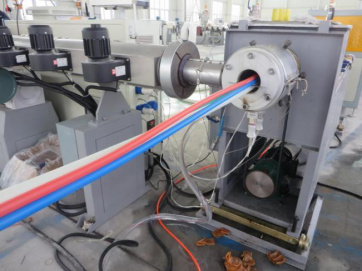

Основу линии SJ1000 составляет экструзионная установка для внутренних труб ПЭНД, в которую входят два одношнековых экструдера. Оба экструдера оснащены шнеками из легированной стали с азотированным покрытием. Система нагрева реализована при помощи литых алюминиевых колец, а охлаждение поддерживается вентиляторами. Для формирования труб используется вакуумный калибровочный резервуар. После этого изделия проходят дополнительное охлаждение в распылительном баке. Движение труб по линии обеспечивается тяговыми машинами, оснащенными двухмоторными приводами, которые стабилизируют скорость протяжки и исключают деформацию заготовки. Наружное покрытие кабеля формируется в блоке экструзионной линии ПВХ, где установлен одношнековый экструдер. Он оснащен системой зонального нагрева и охлаждения, а также пресс-формой и штамповочной головкой. На завершающем этапе применяется размотчик.
Линия ТПО SJ1000 отличается высокой энергоэффективностью, долговечностью и надежностью за счет применения износостойких материалов и точных систем контроля. Она подходит для предприятий, занимающихся производством телекоммуникационного оборудования и инженерных кабельных систем.
| Модель | SJ75/33 |
| Диаметр шнека (мм) | 75 |
| Скорость вращения шнека (об/мин) | 120 |
| Производительность экструзии (кг/ч) | 30-220 |
| Материал шнека и цилиндра | 38CrMoAlA |
| Глубина азота (мм) | 0,5-0,7 |
| Нагревательное кольцо из литого алюминия | 4 зоны нагрева |
| Мощность нагрева (кВт/зона) | 4,2 |
| Охлаждающий вентилятор (шт.) | 4 |
| Мощность охлаждения (кВт) | 0,18 х 4 |
| Серводвигатель (кВт) | 26,5 |
| Модель | SJ45/33 |
| Диаметр шнека (мм) | 45 |
| Скорость вращения шнека (об/мин) | 100 |
| Производительность экструзии (кг/ч) | 10-70 |
| Материал шнека и цилиндра | 38CrMoAlA |
| Глубина азота (мм) | 0,5-0,7 |
| Нагревательное кольцо из литого алюминия | 4 зоны нагрева |
| Мощность нагрева (кВт/зона) | 2,2 |
| Охлаждающий вентилятор (шт.) | 4 |
| Мощность охлаждения (кВт) | 0,18 х 4 |
| Серводвигатель (кВт) | 11 |
| Распылительные форсунки (шт.) | 210 |
| Вакуумный насос | Прямая циркуляция воды |
| Тип подачи воды | 4 направления распыления |
| Мощность вакуумного насоса (кВт) | 4 х 2 комплекта |
| Вакуум (МПа) | 0-0,09 |
| Водяной насос (кВт) | 3 |
| Мощность двигателя (кВт) | 0,37 |
| Размер (мм) | 6400 х 1000 |
| Мощность водяного насоса (кВт) | 3 |
| Контроль уровня воды | Автоматический |
| Габаритные размеры (мм) | 6400 х 500 х 1000 |
| Высота подъемной машины (мм) | 1020 ± 20 |
| Скорость подъема (м/мин) | 0,16-16 |
| Мощность тягового двигателя (кВт) | 0,75 х 2 |
| Эффективная длина тягового ремня (м) | 1,736 |
| Модель | SJ-75/30 |
| Твердость шнека (HV) | 840 |
| Материал | 38CrMoAlA с азотом |
| Твердость ствола (HV) | 940 |
| Глубина азота в бочке | 0,5-0,7 |
| Глубина азота шнека | 0,4-0,7 |
| Диаметр шнека | 75 |
| Соотношение длин сторон шнека L/D | 30:1 |
| Мощность нагрева штамповочной головки (кВт) | 15 |
| Воздушный вентилятор охлаждения (кВт) | 0,18 х 5 зон |
| Мощность двигателя (кВт) | 45 |
| Производительность (кг/ч) | 80-160 |
| Центральная высота экструдера (мм) | 1000 |
| Размер | Ø50-110 |
| Мощность двигателя (кВт) | 1,5 |
| Мощность вакуумного насоса (кВт) | 4 |
| Материал формовочной калибровочной втулки | Медь |
| Вакуумный насос (кВт) | 1,5 |
| Длина охлаждающего бака (м) | 4 |
| Мощность двигателя (кВт) | 0,75 х 2 |
| Максимальное тяговое усилие (Н) | 10 000 |
| Длина зажима (м) | 800 |
| Скорость подъема (м/мин) | 0,3-3 |
| Максимальный внешний диаметр (мм) | 2900 |
| Внутренний диаметр | 600-2900 |
