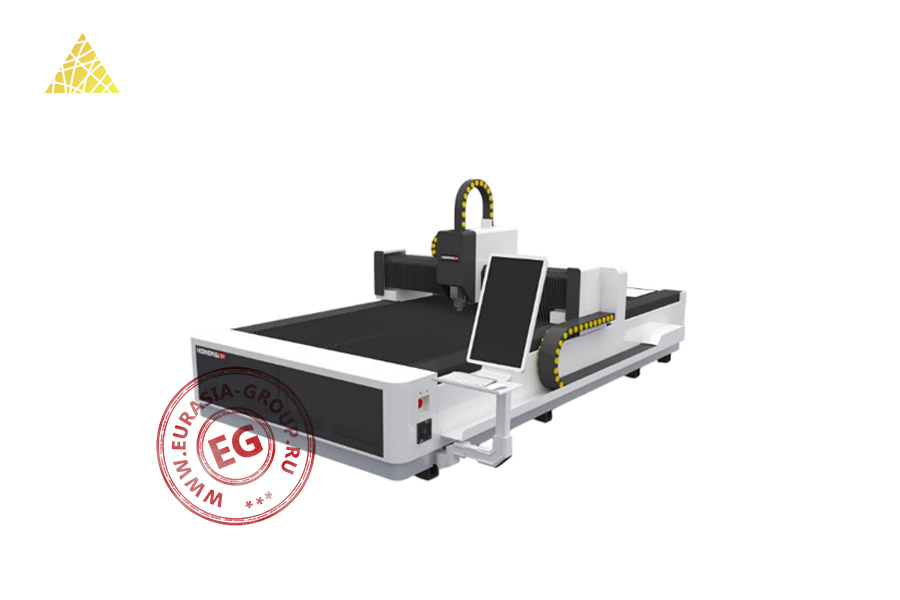

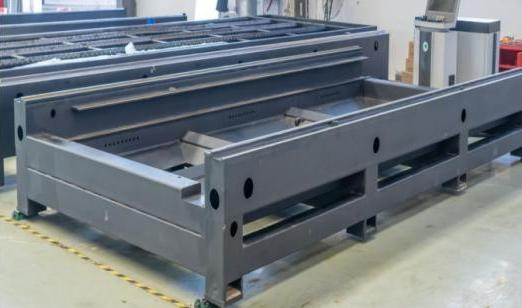

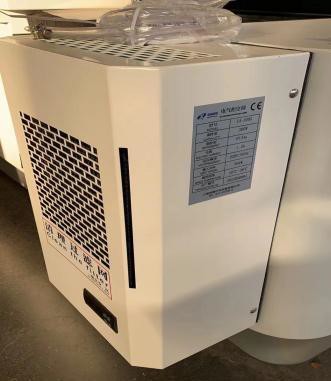

Станок для лазерной резки NH-3015L представляет собой промышленное оборудование для контурной резки листовых металлических материалов. Установка относится к классу портальных станков с неподвижным рабочим столом и подвижной системой лазерной головки. Основу станка составляет массивная сварная станина, обеспечивающая высокую жесткость конструкции и стабильность геометрических параметров. Портальная система перемещения включает прецизионные линейные направляющие и приводные механизмы. Рабочий стол выполнен в виде системы параллельных балок-опор, между которыми располагается обрабатываемый лист. Система охлаждения включает компактный чиллер, расположенный в отдельном корпусе. Охлаждающий контур поддерживает стабильную температуру лазерного источника и оптических элементов.
Технологический процесс основан на локальном воздействии сфокусированного лазерного излучения на обрабатываемый материал. Энергия светового потока нагревает металл до плавления, а подача технологического газа обеспечивает удаление расплавленного материала из зоны реза и защиту от окисления. Управление процессом осуществляется системой ЧПУ, координирующей движение лазерной головки согласно заложенной программе обработки. Траектория формируется на основе векторных чертежей с учетом свойств материала.
Универсальность станка для лазерной резки NH-3015L проявляется в способности обрабатывать различные металлические материалы без смены инструмента. Лазерная технология обеспечивает узкую зону термического влияния и высокую точность обработки. Отсутствие механического воздействия на заготовку исключает деформации тонколистовых материалов и позволяет получать детали с чистыми кромками без дополнительной механической обработки.
| Модель | NH-3015L |
| Рабочая зона (мм) | 3000 х 1500 |
| Лазерный источник | Raycus |
| Мощность лазерного источника (кВт) | 1,5 |
| Лазерная головка | Raytools BM1100 |
| Максимальная скорость холостого хода (м/мин) | 80 |
| Точность позиционирования (мм) | ±0,03 |
| Точность повторного позиционирования (мм) | ±0,02 |
| Система смазки | Автоматическая |
| Система управления | EtherCat (Тайвань) |
| Системы приводов осей X, Y, Z | EtherCat (Тайвань) |
| Редуктор | Shimpo (Япония) |
| Электрические компоненты | Schneider (Франция) |
| Направляющие | РЕК (Италия) |
| Стойки | Leitesen (Германия) |
| Питание (В/Гц) | 220/50 |
| Общая мощность (кВт) | 18 |
| Габаритные размеры (мм) | 4500 х 2280 х 2000 |
| Вес (кг) | 1700 |
