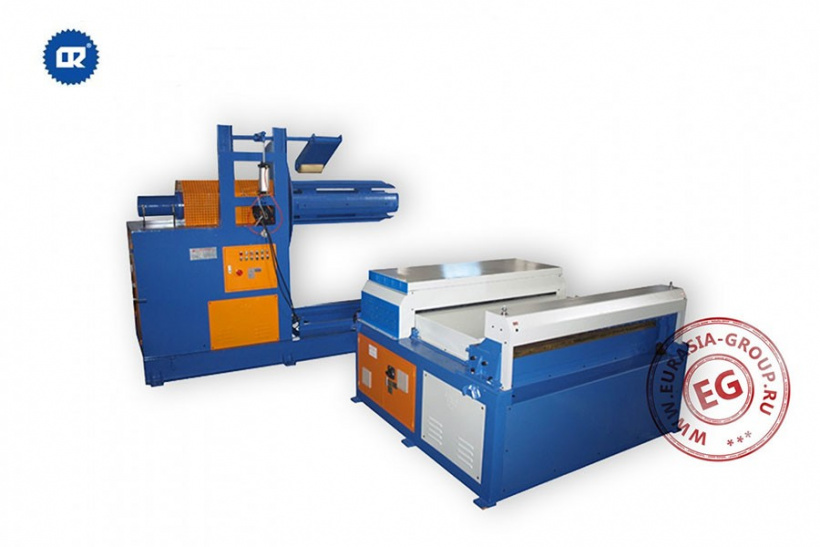

Станок для производства прямоугольных воздуховодов SDS

Линия по производству воздуховодов SDS представляет собой комплекс электрооборудования, предназначенного для работы на малых или средних металлообрабатывающих предприятиях с целью изготовления сборочных сегментов прямоугольных воздуховодов для систем вентиляции и т.п.

Оборудование для изготовления воздуховодов SDS включает станцию подачи первичного материала. Рулон металла устанавливается в захваты разматывателя с помощью подъёмных приспособлений. Выдача металла выполняется путём вращения втулки, для вращения которой от двигателя через клиновидную ременную передачу с жёстким натяжением сообщается крутящий момент. По предварительной договорённости линия может укомплектовываться электрогидравлическим разматывателем консольного типа, у которого вращающийся барабан оборудован внутренними раздвижными элементами, а непосредственная подача регулируется подвижной тормозной планкой. Оба варианта станции разматывания обеспечиваются собственным пультом управления.

Полотно металла поступает в станок для производства воздуховодов SDS, куда въезжает под  действием втягивающих валов. Там вначале выполняется окончательное выравнивание листового материала, после чего производится продавливание рёбер жёсткости. После этого вертикальная гильотина отсекает требуемую длину фрагмента. Процесс полностью контролируется системой автоматического управления на основе действия цифровых технологий. Программируемый логический контроллер, на пульте которого имеется цветной сенсорный экран, позволяет оператору безошибочно вводить данные операции, отслеживать их значения в режиме реального времени, сохранять в памяти параметры конкретного цикла без необходимости дальнейшего повторного ввода и т.п. Комплект эксплуатационной литературы и перечень ЗИП прилагается.
