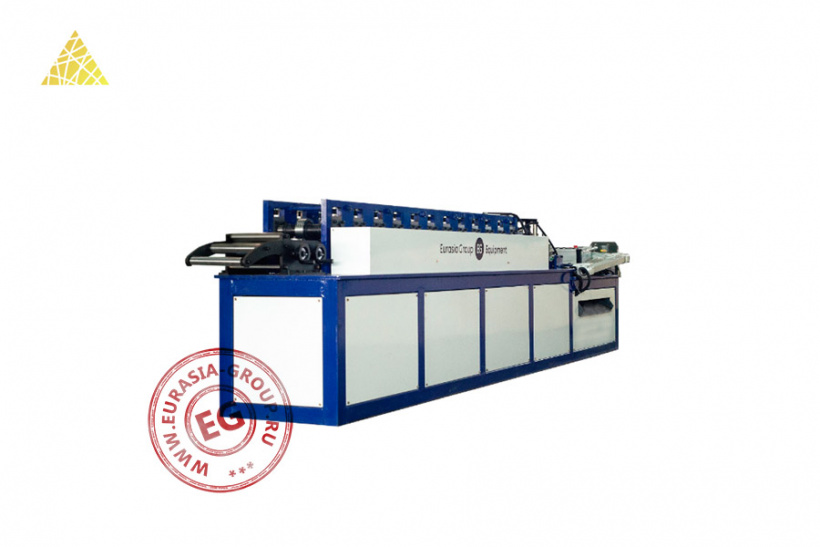

Оборудование GCF-368-3 представляет собой профилегибочную линию для изготовления шляпного профиля методом холодной прокатки металлической ленты. Данная модель является частью серии GCF-368-1, GCF-368-2, GCF-368-3. Преимуществами оборудования являются высокая точность геометрических параметров готового профиля, стабильность процесса формовки, минимальные отходы материала и возможность работы с различными марками металла.

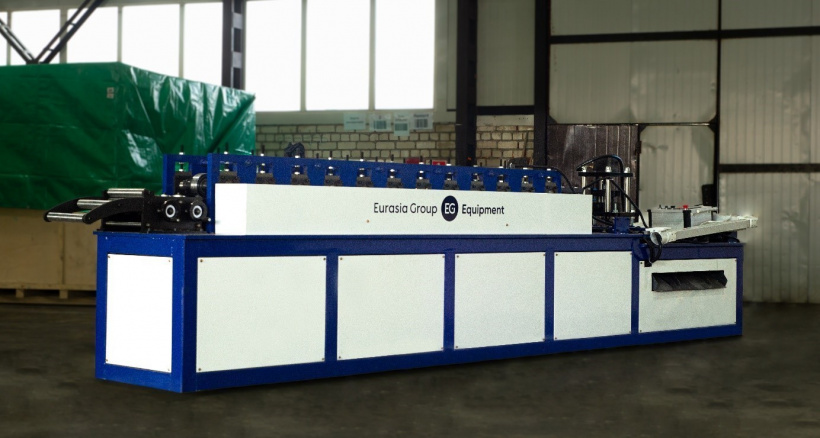

Линия состоит из размотчика и формовочной машины, объединенных в единый технологический комплекс. Размотчик обеспечивает равномерную подачу металлической ленты с рулона в формовочную машину, поддерживая постоянное натяжение материала без деформации исходного профиля. Формовочная машина выполняет последовательное формообразование шляпного профиля через систему валковых станций. Каждая станция осуществляет постепенный прокат металла на определенный угол, обеспечивая плавное формирование характерной омега-образной конфигурации без нарушения структуры материала.

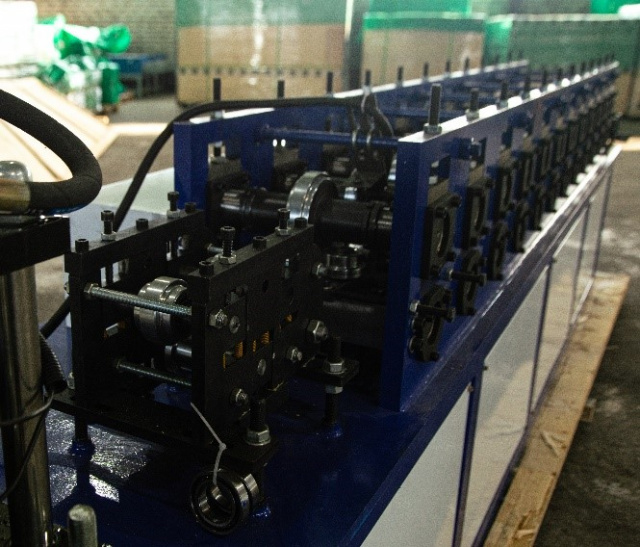

Конструкция формовочной машины включает множество прокатных клетей, расположенных последовательно вдоль станины. Каждая клеть содержит пару валков с профилированной поверхностью, соответствующей этапу формования. Валки изготовлены из закаленной стали с точной механической обработкой для обеспечения геометрической точности готового профиля. Привод формовочной машины осуществляется через редукторную систему, обеспечивающую синхронное вращение всех валковых станций. Система управления позволяет регулировать скорость прокатки в зависимости от толщины и марки обрабатываемого металла. Отрезной узел выполняет порционирование готового профиля на заданные длины с высокой точностью реза.
| Модель | GCF-368-3 |
| Общая мощность (кВт) | 27 |
| Питание (В/Гц) | 380/50 |
| Толщина стали (мм) | 0,7 |
| Марка стали | Оцинкованная сталь |
| Общие требования к помещению (мм) | 10 000 х 12 000 х 2000 |
| Общий вес (кг) | 12 400 |
| Тип | Механический |
| Исполнение | Консольный |
| Грузоподъемность (кг) | 3000 |
| Ширина рулона (мм) | ≤300 |
| Внутренний диаметр рулона (мм) | 450-520 |
| Наружный диаметр рулона (мм) | ≤1500 |
| Габаритные размеры (мм) | 1200 х 1200 х 1200 |
| Вес (кг) | 300 |
| Мощность главного двигателя (кВт) | 5,5 |
| Мощность двигателя гидравлической станции (кВт) | 4 |
| Количество клетей (шт.) | 15 (первый поток) |
| 15 (второй поток) | |
| Скорость проката (м/мин) | ≤15 |
| Толщина рамы (мм) | 16 |
| Материал валов | Cr45 (HRC 58-65) |
| Диаметр валов (мм) | 55 |
| Материал роликов | Cr12MoV (HRC 60-62) |
| Резка | Гидравлическая гильотина |
| Материал ножа | Cr12MoV (HRC 58-62) |
| Передача | Цепная |
| Управление | PLC (Delta) |
| Габаритные размеры (мм) | 6500 х 1200 х 1300 |
| Вес (кг) | 4500 |
