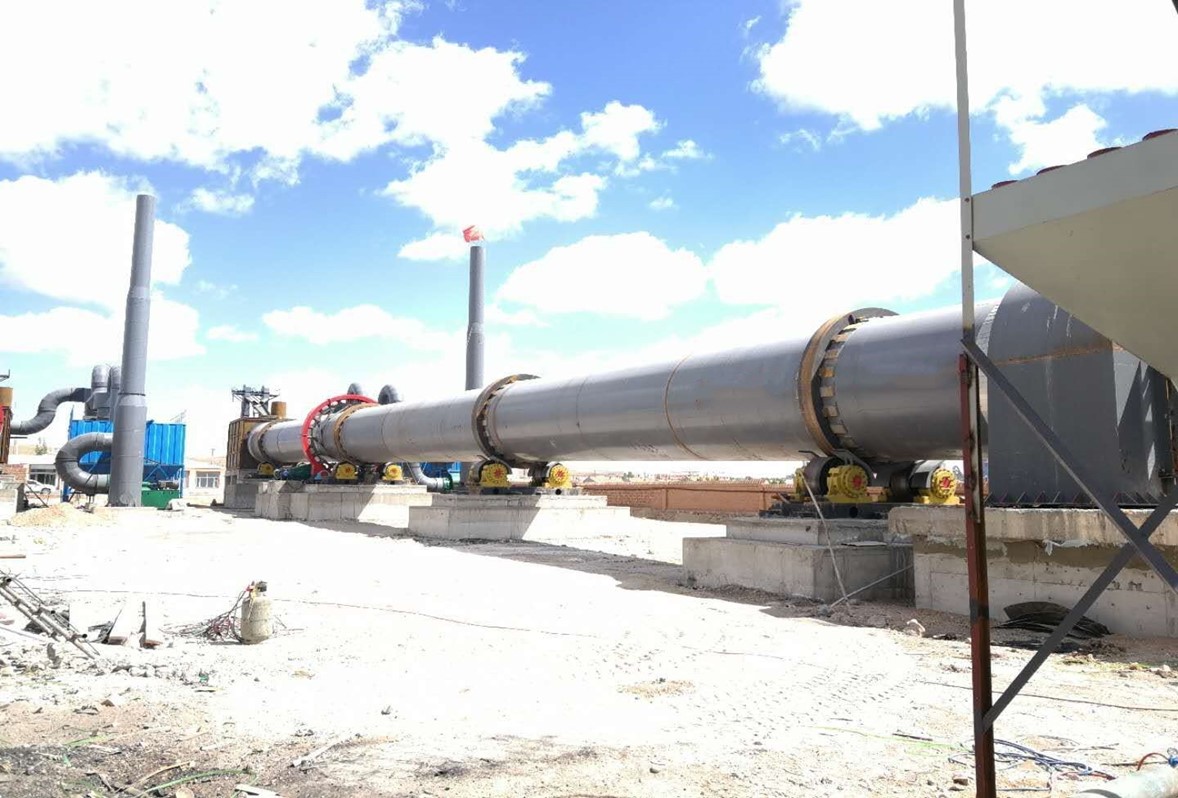

Печь для обжига 6-12 представляет собой промышленную установку ротационного типа для термической переработки минерального сырья со средней производительностью. Агрегат специализирован на обжиге известняка, доломита, каолина и других материалов, требующих высокотемпературной обработки в контролируемых условиях. Преимущества установки включают непрерывность процесса, стабильное качество обжига, экономичный расход топлива и надежную работу в круглосуточном режиме.

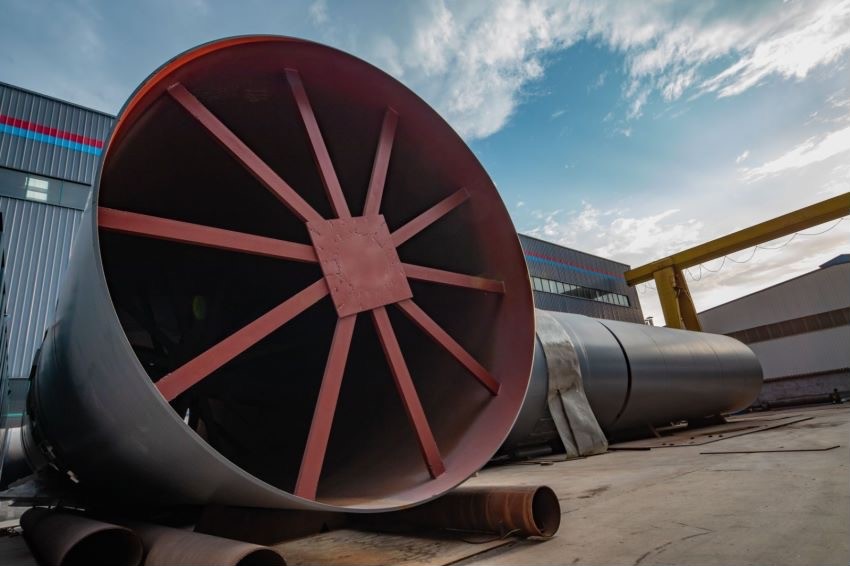

Система подачи материалов включает дозирующие механизмы и транспортные устройства, обеспечивающие равномерную загрузку сырья в печную камеру. Подача осуществляется через приемный бункер с регулируемым питателем, позволяющим контролировать объем поступающего материала в соответствии с технологическими требованиями. Система обжига во вращающейся печи составляет ядро технологического процесса. Печь представляет собой наклонный цилиндрический барабан с внутренней огнеупорной футеровкой, медленно вращающийся вокруг продольной оси. Материал перемещается от загрузочного конца к разгрузочному под действием гравитации и вращения, подвергаясь постепенному нагреву. Радиальные ребра обеспечивают интенсивное перемешивание и равномерный прогрев всей массы.
Система сжигания формирует необходимый температурный режим посредством горелочных устройств, работающих на различных видах топлива. Горение происходит в противоточном режиме относительно движения материала. Система охлаждения и выгрузки снижает температуру обожженного продукта до безопасных значений. Охлаждение происходит в специальной камере с принудительной вентиляцией, после чего готовый материал выгружается через разгрузочные устройства.
| Бункер | Материал | Q235 |
| Объем (м³) | 2 | |
| Количество (шт.) | 4 | |
|
Дозирующий ленточный конвейер |
Модель | B500х2,5м |
| Количество (шт.) | 4 | |
| Двигатель (кВт) | 3 | |
| Ленточный конвейер | Модель | B500х12м |
| Двигатель (кВт) | 5,5 | |
| Ленточный конвейер | Модель | B500х8м |
| Двигатель (кВт) | 3 | |
| Бункер | Объем (м³) | 3 |
| Материал | Q235 | |
|
Вибрационный питатель |
Модель | GZ1 |
| Размер подачи (мм) | 50 | |
| Мощность (кВт) | 0,06 | |
| Шаровая мельница | Модель | Ø900х3м |
| Материал корпуса | Q235 | |
| Редуктор | ZD20 | |
| Количество (шт.) | 1 | |
| Двигатель (кВт) | 22 | |
| Элеватор | Модель | TH200х7м |
| Редуктор | JZQ200 | |
| Количество (шт.) | 1 | |
| Двигатель (кВт) | 3 | |
| Бункер | Объем (м³) | 3 |
| Материал | Q235 | |
| Шнековый конвейер | Модель | Ø180х2,5м |
| Двигатель (кВт) | 3 |
| Модель | Ø1,2х25м |
| Скорость (об/мин) | 0,5-3,5 |
| Материал корпуса | Q235 |
| Толщина стенки (мм) | 10 |
| Наклон (%) | 3,5 |
| Количество опор (шт.) | 3 |
| Редуктор | ZL50 |
| Материалы | ZG45 (кольцо опоры, опорные ролики), ZG35 (упорные ролики), 42CrMo (шестерни) |
| Двигатель (кВт) | 15 |
| Соединительные элементы и трубы | Диаметр (мм) | 400 |
| Материал | Q235 | |
| Количество (шт.) | 1 | |
| Циклонный пылеуловитель | Диаметр (мм) | 1000 |
| Материал | Q235 | |
| Количество (шт.) | 2 | |
| Многотрубный охладитель | Модель | 1000х1000 |
| Материал | Q235 | |
| Количество (шт.) | 1 | |
| Импульсный фильтр | Модель | DMC64-3 |
| Рукава (шт.) | 192 | |
| Материал | Fluorine | |
| Эффективность (%) | 99,8 | |
| Сопротивление (Па) | 1470-1770 | |
| Количество (шт.) | 1 | |
| Вентилятор | Модель | Y5-47-No8C |
| Расход (м³/ч) | 17 080 - 25 360 | |
| Давление (Па) | 1726-2501 | |
| Количество (шт.) | 1 | |
| Мощность (кВт) | 22 | |
| Дымовая труба | Модель | Ø0,6/Ø0,4х15м |
| Материал | Q235 | |
| Толщина (мм) | 6/5 | |
| Количество (шт.) | 1 |
| Главная горелка (шт.) | 1 |
| Вентилятор (шт.) | 1 |
| Мощность вентилятора (кВт) | 5,5/1 |
| Передвижная тележка (шт.) | 1 |
| Манометр (шт.) | 1 |
| Клапан регулировки газа (шт.) | 1 |
| Клапан регулировки воздуха (шт.) | 1 |
| Гофрированная труба из нержавеющей стали (комплект) | 1 |
| Охладитель | Модель | Ø800х8м |
| Материал | Q235 | |
| Температура выгрузки (°C) | ≤120 | |
| Редуктор | JZQ250 | |
| Количество (шт.) | 1 | |
| Двигатель (кВт) | 5,5 | |
| Элеватор | Модель | TH200х10м |
| Элеватор | Редуктор | JZQ200 |
| Двигатель (кВт) | 3 | |
| Бункер | Объем (м³) | 20 |
| Материал | Q235 | |
| Шкаф управления | PLC-контроллер, датчики температуры | |
