Трехступенчатая эмульсионная мельница ECL 4000/80 представляет собой высокоэффективное оборудование для тонкого измельчения и гомогенизации многокомпонентных эмульсий, суспензий и коллоидных растворов. Ключевая особенность модели – трехступенчатая система измельчения, обеспечивающая последовательное уменьшение размера частиц дисперсной фазы до субмикронного уровня.

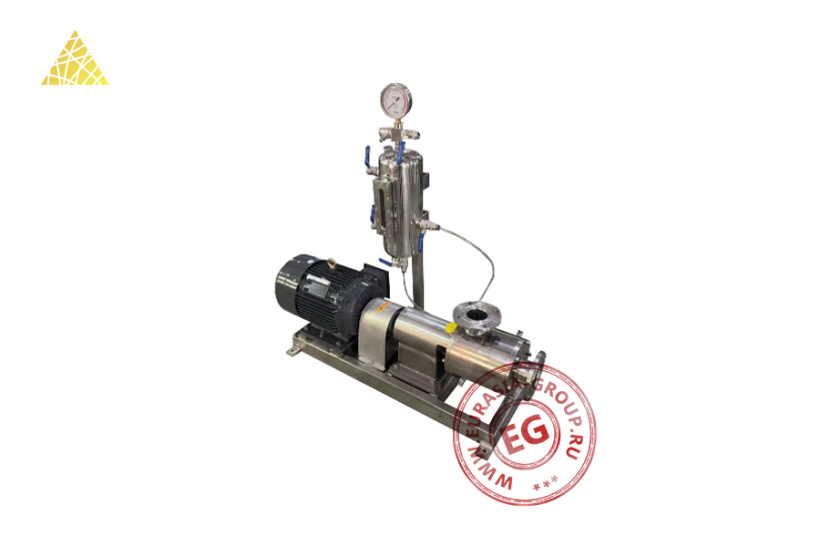

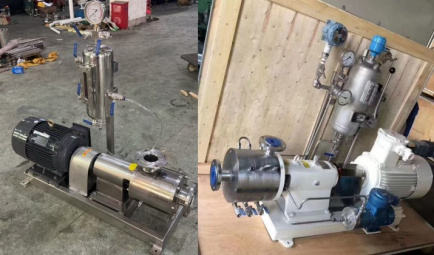

Конструктивно мельница ECL 4000/80 выполнена в виде горизонтальной установки на прочной металлической раме. Основные компоненты включают приводной электродвигатель, соединенный с ротором насосного типа, фильтрующий элемент и вертикальную камеру предварительной обработки с манометром для контроля давления процесса. Насосный узел представлен ротором специальной конфигурации, обеспечивающим стабильную транспортировку продукта через зоны интенсивной механической обработки. Вертикальная камера предварительной обработки, оснащенная манометром, позволяет контролировать давление процесса и служит для предварительной подготовки эмульсии перед основными ступенями измельчения. Конструкция обеспечивает возможность рециркуляции продукта для достижения требуемой степени измельчения.
Принцип работы мельницы ECL 4000/80 основан на последовательном прохождении обрабатываемой среды через три ступени измельчения, где каждая ступень обеспечивает дополнительное диспергирование частиц. Трехступенчатая конструкция позволяет достигать более высокой степени измельчения по сравнению с одноступенчатыми аналогами. Система оснащена фланцевыми соединениями, позволяющими интегрировать оборудование в технологические линии различной конфигурации. Корпусные детали мельницы изготовлены из материалов, устойчивых к коррозии и механическому износу.
| Модель | ECL 4000/80 |
| Максимальная производительность (м³/ч) | 0-30 (по воде) |
| Диапазон регулировки зазора между ротором и статором (мм) | 0,6-3 |
| Диаметр входного патрубка | DN80, фланцевое соединение |
| Диаметр выходного патрубка | DN65, фланцевое соединение |
| Рабочая температура в камере (°С) | До 210 |
| Материал термостойкого уплотнителя | ПТФЭ |
| Форма ротора | 4F, 6M, 8F |
| Класс защиты двигателя | IP55 |
| Класс изоляции | F |
| Охлаждение | Водяное |
| Форма уплотнения | Сборное двухстороннее торцевое |
| Материал динамических и статических колец | Спеченный карбид кремния, с рабочим давлением / без давления |
| Материал уплотнения | Фторсодержащая резина |
| Материал поверхностей, контактирующих с сырьем | Нержавеющая сталь 304 |
| Материал крышки | Нержавеющая сталь 304 |
| Максимальная линейная скорость (м/с) | 52 |
| Скорость вращения двигателя (об/мин) | 600-6000 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Мощность двигателя (кВт) | 45 |
| Габаритные размеры (мм) | 2100 х 700 х 900 |
| Вес (кг) | ~600 |

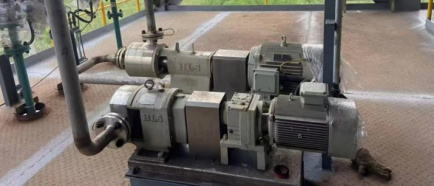

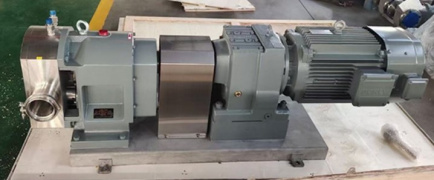

| Модель | EDL 1000/30 | |
| Максимальная производительность (л/ч) | 0-8000 (для материала вязкостью 10 000 сП при комнатной температуре) | |
| Тип ротора | Трехлопастной | |
| Максимальное давление на выходе (бар) | 8 | |
| Скорость вращения ротора (об/мин) | 200 | |
| Скорость вращения двигателя (об/мин) | 1440 | |
| Направление потока | Левый внутрь и правый наружу | |
| Материалы | Детали, контактирующие с сырьем | Нержавеющая сталь SUS304 |
| Корпус синхронного редуктора | Чугун | |
| Крышка редуктора | Чугун | |
| Механическое уплотнительное кольцо | Карбид кремния / SiC | |
| Уплотнительное кольцо | Фторкаучук | |
| Мощность двигателя (кВт) | 7,5 | |
| Габаритные размеры (мм) | 1300 х 500 х 500 | |
| Вес (кг) | ~300 | |
