Машины для плетения металлических тросов, канатов и кабелей

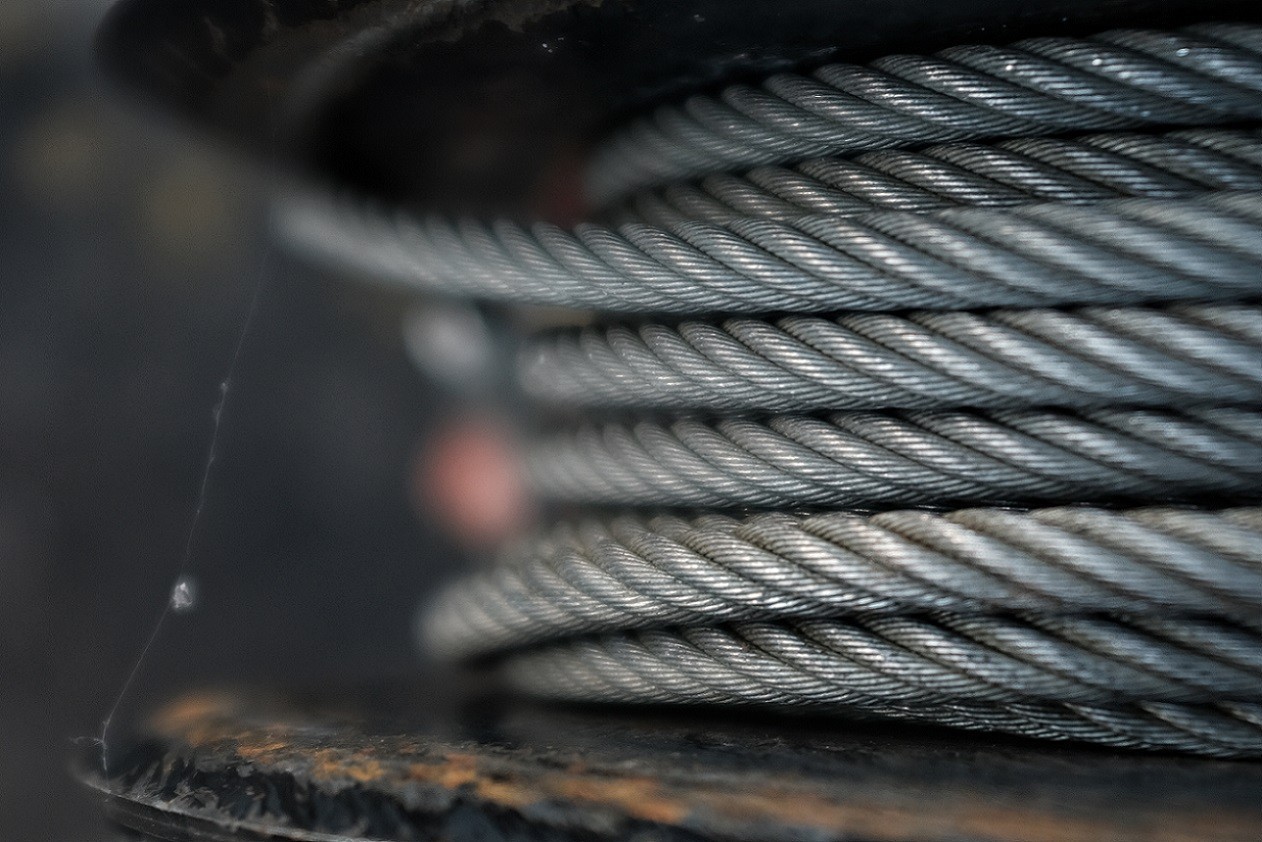

Стальные канаты – это гибкие компоненты вантовых мостов и несущих конструкций, механизмов грузоподъёмных машин, лифтов и лебёдок, швартов на судах и такелажа, а также токопроводящих линий. Обеспечивают безопасность, надёжность и прочность. Они имеют широкий спектр применения и востребованы в различных сферах деятельности, таких как строительство, транспорт, промышленность, горнодобывающая отрасль, водолазное дело и других. Предпочтение отдаётся первосортному продукту. Изготовить его можно только из качественных материалов на профессиональном оборудовании для плетения металлических тросов. Добротные канаты пользуются спросом, как на внутреннем рынке, так и за рубежом.

Рынок канатовьющих машин и стальных тросов в РФ

Рынок прядевьющих и канатовьющих крутильных машин является одним из ключевых сегментов ниши оборудования для производства гибкой арматуры. Свою продукцию здесь предлагают отечественные и зарубежные машиностроительные компании. Основными игроками являются предприятия из Германии, Италии, России и Китая. Из-за санкционных ограничений, оборудование первых двух не завозят в РФ, а имеющиеся остатки импортёры распродают. Например, немецкие HERZOG или SKET. В свою очередь отечественных канатовьющих машин у нас совсем мало, если не сказать единицы. Поэтому львиную долю рынка в этом сегменте захватил Китай.

Производители из Поднебесной предлагают широкий ассортимент прядевьющих и канатовьющих станков различной производительности и назначения. Также, ими на рынке представлены комплексные решения для производства стальных канатов, включающие в себя дополнительно:

• оборудование для подготовки сырья;
• приборы для контроля качества готовой продукции.

Спрос на сталеканатную технику из КНР растёт. Это связано с увеличением объёмов производства металлических тросов и повышением требований к их качеству. В то же время, конкуренция на рынке остаётся высокой. Производителям приходится постоянно совершенствовать свою продукцию, чтобы оставаться конкурентоспособными. В частности, внедряются решения автоматизации, применяются более современные износостойкие материалы и компоненты.

Таблица 1. Изготовители сталеканатной техники

Рынок стальных канатов

Россия является крупным игроком в мире и составляет значительную долю в общем объёме производства стальных канатов. В последние годы наблюдается рост спроса на различные тросы, связанный с развитием строительной отрасли, промышленности и транспорта. Внутренний рынок на 76% обеспечивается отечественными продуктами. Оставшиеся 24% приходятся на импорт из Китая, Беларуси и Бангладеш. Ранее из Германии, Великобритании, Польши, Швейцарии, Южной Кореи и других.

Таблица 2. Основные производители стальных канатов в России

Эти компании предлагают широкий ассортимент тросов различных диаметров и прочности, а также специализированные модели продукции под конкретные отрасли промышленности. Из крупнейших иностранных брендов стоит назвать: Bridon, ContiTech, JIANGSU, Casar, Hyosung, Fatzer, Teufelberger, Pfeifer, Bekaert, Gaosuo, Sandvik, PDC Drako, Gustav Wolf, Trumer, Nantong, Liebherr, Epiroc, Wdi Wire Rope, Diepa, Gripple, Shen Hu, NWR, Peikko, Redaelli, P&H, Juli, Tonry, Fixer. Многие из них теперь не экспортируют свою продукцию в РФ из-за санкций.

Одним из ключевых факторов, влияющих на развитие отечественного рынка стальных канатов, является государственная политика в области технического регулирования и стандартизации. В России действуют ГОСТы и ТУ, которые определяют требования к качеству и безопасности выпускаемых тросов, а также к их маркировке и упаковке.

По оценкам экспертов Минэкономразвития, рынок отечественных стальных канатов имеет большой потенциал для дальнейшего роста и развития. Во-первых, идёт увеличение спроса на гибкую арматуру и тросы со стороны строительных компаний, транспортных организаций и промышленных предприятий. Во-вторых, рынок РФ покинули основные конкуренты из Великобритании, Германии, Швейцарии, Финляндии, Испании и США.

Виды машин для плетения металлических тросов

Оборудование для плетения металлических тросов (канатов) представляет собой группу прядевьющих и канатовьющих крутильных машин. Это автоматизированные стационарные установки непрерывного принципа действия. Предназначены для серийного изготовления стальных канатов и тросов, а также для изготовления сердцевин кабельных проводников и оплётки. По конструкции крутильные машины делятся на множество типов, вот 10 самых популярных:

• Клетьевые.
• Сигарные.
• Планетарные.
• Жёсткорамные.
• Фонарные.
• Одинарные.
• Двойные
• Двойные типа банчер.
• Бугельные.
• Драм-Твистеры.

1. Клетьевая крутильная машина

Клетьевая машина с роликовыми опорами представляет собой модульную конструкцию. Она состоит из нескольких последовательных цилиндрических вращающихся корпусов с катушками (клетями). Проволока загружена внутри клетей, одна за другой по порядку: от 6 до 36 бобин, у некоторых до 48 бобин (в зависимости от габаритов и мощности двигателя). Диаметр фланца катушек от 315 до 2800 мм, максимальной массой 40 т. Весь корпус модульного цилиндра крутится на высокой скорости. Клети в одной установке можно бесступенчато регулировать между собой

Каждая секция ротора оснащена двумя группами пневматических зажимных тормозов. Время торможения в обычном режиме (торможение с потерей мощности) составляет 10-15 секунд. Время экстренного торможения <6 секунд. Рабочее давление воздуха 0,4-0,5 МПа

Конструкция клетьевой машины состоит из:

• цилиндра (клети);
• зубчатой передачи;
• опорного механизма;
• механизма вытягивания;
• систем контроля и защиты;
• канатовьющей секции и других основных узлов.

Благодаря небольшой занимаемой площади, более низкому центру тяжести, плавному ходу и простоте эксплуатации, – клетьевая крутильная машина занимает большую часть рынка для производства различных видов скрутки из проволоки.

2. Сигарная крутильная машина

Крутильная машина «сигарного» типа состоит из нескольких крутильных секций, установленных на подшипниках качения по окружности «сигары». Смазочный и температурный режимы подшипников здесь контролируются автоматически. Считается, что данный «сигарный» тип достиг большего технического усовершенствования, поскольку опорные ролики обеспечивают:

• более высокую скорость без трения;
• существенное снижение вибрации и шума.

Конструкция крутильной машины сигарного типа состоит из таких узлов и механизмов, как:

• отдающее устройство;
• ротор с опорами;
• узел свивки;
• тяговое устройство;
• приёмное устройство.

Современные модели оснащены системами управления с PLC в сочетании с интерактивными дисплеями. Благодаря цифровым решениям происходит: автоматическое регулирование процесса, наблюдение за операциями, выбор конструкции изготавливаемого троса, регистрация эксплуатационных данных и протоколирование, мониторинг неисправностей, сервисные функции и т.д.

3. Планетарная крутильная машина

Планетарные модели похожи на клетьевые. Но, отличаются тем, что здесь есть механизм открутки жилы с движением шестерней вокруг центрального неподвижного зубчатого колеса, напоминающий движение планет вокруг солнца. Благодаря этому скрутки жил получаются ровными, не стремящимися закрутиться в петлю. Чаще всего в этих машинах работает по 6–8 шпуль

Устройство планетарной крутильной машины:

• отдающее устройство;
• клети (вращающиеся барабаны);
• калибродержатели;
• тяговое устройство;
• приёмное устройство.

Благодаря низкой скорости и большей инерции движения, у планетарного типа есть ряд преимуществ. Среди существенных плюсов можно назвать: производство более плотных прядей и низкое потребление энергии.

4. Жёсткорамная крутильная машина

Жёсткорамный тип, это разновидность клеточных крутильных машин. Используется для скрутки медной, алюминиевой и стальной проволоки в канаты и тросы. Каждая клетка приводятся в движение отдельным мотором. Шаг скрутки можно регулировать. Загрузка катушек с проволокой боковая.

• В одной клети содержится от 6 до 30 отдающих катушек.
• В процессе скрутки проволока практически не подвергается трению.
• Оснащена многоступенчатой коробкой передач (до 40) и двойным тяговым устройством.
• Система аварийной остановки позволяет мгновенно приостановить производственный процесс в случае разрыва проволоки.

Отличается простотой в эксплуатации и обслуживании. Характеризуется низким уровнем шума и загрязнения, высоким уровнем надёжности, впечатляющей производительностью и безупречной стабильностью продукции от партии к партии.

5. Фонарная крутильная машина

Машина фонарного типа используется для скрутки или армирования всех видов канатов с сердечником различного сечения: от силовых кабелей до токопроводящих тросов. Отличается высокой производительностью и универсальностью сталеканатной продукции для широких областей применения. Катушки с проволокой располагаются внутри фонаря рядами в так называемых люльках по 2, 4, 6, 8, 9, 30 и более штук.

В зависимости от технологии одна машина может состоять из нескольких крутильных фонарей. Количество катушек, размещённых в каждом фонаре, зависит от конструкции последнего. Для бронировочных моделей это количество нередко достигает 72 бобины и более.

6. Одинарная крутильная машина

Канатовьющая одинарная установка предназначена для производства многопроволочных прядей круглого или секторного сечения из медных или алюминиевых проволок, а также токопроводящих тросов для воздушных линий электропередач. В отличие от общепринятой конструкции крутильных машин, здесь бобины установлены поперёк оси вращения наматываемого каната.

В комплекте с установкой, производитель (обычно) поставляет отдающее и принимающее устройство активного или пассивного типа, в том числе с предварительной закруткой жил. А также пресс для выравнивания каната. В некоторые модели входят лентообмоточные узлы для экранирования и скрепления скрутки лентами.

7. Двойная крутильная машина

Канатовьющая двойная машина предназначена для плетения многослойных прядей корда, тонких тросов и канатов. Принципиальная конструкция является одинаковой для всех станков данного типа, за исключением адаптации к отдельным технологическим требованиям.

В числе основных узлов можно назвать следующие:

• отдающее устройство для сердечника;
• отдающее устройство для проволок;
• линия скрутки (входная часть машины);
• устройство предварительной подкрутки;
• роторный узел (тяговое устройство + рихтовальный аппарат);
• механизм перекрутки;
• приёмное устройство.

Данный производственный комплекс характеризуется компактной конструкцией, низким уровнем вибрации и системой контроля обрыва для каждой нити. Для установки не требуется фундамент.

8. Двойная крутильная машина типа банчер (buncher)

Машина типа банчер является крупногабаритной установкой для скрутки голых неизолированных жил в пряди, а также для общей скрутки изолированного каната. Заготовка в виде двух и более проволок подаётся со шпуль или катушек в машину, где происходит скрутка и приём на барабан.

Особенностью конструкции является скрутка, проходящая в опорных узлах крутильного механизма, а также большая производительность. Последняя возможна благодаря тому, что за один оборот дуги производится две скрутки: первая осуществляется в опорном узле на входе, далее заготовка проходит по внутренней стороне крутильной дуги и поступает во второй опорный узел, где происходит вторая скрутка. Дуги выполнены из гибкого металлического сплава или углепластика. Крутильный механизм имеет две дуги, основная и балансировочная, на основную проводящую устанавливаются фильеры либо ролики.

Как правило, управление осуществляется через промышленный эргономический контроллер PLC и сенсорную панель. Цифровые решения следят за скоростью скрутки, координацией опорных узлов и других параметров, обеспечивая точность и стабильность процесса.

9. Бугельная крутильная машина

Крутильная машина бугельного типа предназначена для производства стальных прядей, а также алюминиевых и медных токопроводящих тросов. С её помощью выполняют скручивание изолированных жил, которые впоследствии применяются в производстве многопроволочных кабелей ВВГ, АВВГ, ВББШв, NYM, UTP и т.д.

Данный тип машин отличается высокой стабильностью и устойчивостью при вращении на высоких оборотах. Обеспечивает высокую скорость скрутки благодаря быстрому вращению дуг.

10. Крутильная машина Драм-Твистер (Drum-Twister)

Канатовьющая установка типа Драм-Твистер (Drum-Twister) предназначена для скрутки изолированных и голых многопроволочных жил. Применятся в изготовлении силовых кабелей и токопроводящих тросов большого сечения. Её основные компоненты имеют высокую точность, хороший баланс вращения, прекрасную прочность и большую скорость для эффективности производства.

Основные узлы и агрегаты Drum-Twister:

• отдающие стойки вращающегося типа;
• направляющие стойки для сердечника;
• отдающие стойки для подачи нити;
• рамный узел направляющих роликов;
• приёмная стойка вращающегося типа;
• пневматическая и гидравлическая системы;
• лентообмоточное устройство;
• главный редуктор;
• блок управления.

В настоящее время это относительно современное крутильное оборудование с высокой производительностью (обычно более 30 м/мин). Отводные бобины вращаются синхронно с приёмной рамой. Или могут быть зафиксированы без поворота для осуществления скручивания назад (или без скручивания). Приёмная бобина одновременно выполняет двойное движение скручивания и намотки. Её диаметр может достигать 4000 мм, что повышает эффективность производства и расширяет ассортимент продукции по сравнению с обычным крутильным оборудованием. Но, Drum-Twister – крупногабаритный комплекс. Поэтому данный тип интерес исключительно промышленным предприятиям с большими площадями.

Заключение

Стальные канаты, тросы и кабели востребованы в строительстве, машиностроении, горнодобывающей отрасли и сфере электроснабжения. Изготавливают эту продукцию с помощью прядевьющих и канатовьющих крутильных машин. В большинстве своём это крупногабаритные станки. Поэтому данный вид техники относится к категории промышленного оборудования высокого класса. Для большинства станков потребуется фундамент. Но несмотря на свою громоздкость, продукция выпускается ими с высокой точностью, благодаря сбалансированным узлам и системам автоматизации. Китайские машиностроители преуспели в совершенствовании конструкций канатовьющих машин, поэтому их сталеканатная техника пользуется высоким спросом на внутреннем рынке, а также на внешних рынках.
