Как выбрать оборудование для изготовления воздуховодов: советы и рекомендации

Изготовление воздуховодов является основополагающим этапом в создании систем вентиляции, отопления или кондиционирования. От сечения каналов и применяемых в производстве материалов зависит эффективность воздухообмена, энергосбережение и долговечность собранной конструкции. Качество самих воздуховодов напрямую зависит от оборудования, на котором они производятся.

Правильный выбор станков или автоматизированных линий позволяет обеспечить точность размеров и герметичность соединений, упростить процесс обработки металла или пластика, минимизировать ручной труд, повысить производительность и снизить затраты на изготовление, выпускать каналы разных форм (прямоугольные, круглые, спиральные) с соблюдением утверждённых стандартов ГОСТ или DIN.

Ниже предлагаем разобраться в экосистеме оборудования для производства воздуховодов прямоугольного или круглого сечения, а также узнать, на что обращать внимание при выборе и как подобрать оптимальную технику под конкретные задачи. Эти рекомендации помогут вам избежать ошибок и организовать эффективное производство.

Основные виды оборудования для изготовления воздуховодов

Производство воздуховодов, несмотря на, казалось бы, простую конструкцию каналов, требует специализированного оборудования. С его помощью достигается точная резка, гибка, фальцовка, сборка и сварка заготовок. В зависимости от масштабов производства и типа выпускаемых вентиляционных труб (прямоугольных, круглых, спирально-навивных) используются различные станочные парки и автоматизированные линии. Рассмотрим основные 6 видов (Речь пойдёт о металлообрабатывающих станках. Про оборудование для изготовления пластиковых воздуховодов расскажем в следующей статье).

1. Оборудование для резки металла

Перед формированием воздуховодов необходимо раскроить металлический лист на заготовки. Одни детали применяются для изготовления прямых или изогнутых каналов, другие используются для производства фланцев или крепёжных кронштейнов. На этом этапе применяют следующие виды оборудования:

• Гильотинные ножницы. Подходят для прямой резки листового металла, обеспечивают ровный край без деформаций.
• Плазменные и лазерные резаки. Позволяют выполнять фигурную резку с высокой точностью, подходят для сложных конфигураций.
• Роликовые ножницы. Используются для продольной резки рулонной стали на ленты перед спиральной навивкой каналов.

От качества раскроя зависит точность соединений и герметичность стыковочных участков, чтобы минимизировать ручную доработку. Поэтому современные производители стараются использовать высокоточные станки, преимущественно с ЧПУ.

2. Листогибочное оборудование

Второй ключевой операцией, после раскроя, является изгиб металла в короб (для прямоугольных каналов). Эта процедура требует особого внимания, поскольку именно от правильности геометрии Г- или П-образных сгибов зависят герметичность соединений и эффективность всей системы (вентиляции, отопления, кондиционирования).

Для достижения нужного результата применяются:

• Ручные листогибы. Подходят для мелкосерийного производства, требуют физических усилий оператора.
• Электромеханические и гидравлические листогибы. Обеспечивают высокую точность, применяются в промышленных масштабах.
• Листогибочные прессы с ЧПУ. Автоматизируют процесс гибки, позволяя задавать сложные параметры изгиба.

Особенно стоит отметить станки с числовым программным управлением. Такие машины представляют собой настоящий прорыв в технологии производства. Благодаря высокоточному позиционированию инструментов оператор получает возможность запрограммировать сложный профиль буквально одним нажатием кнопки. Это сокращает временные затраты и снижает вероятность ошибок, делая процессы более эффективными и безопасными.

Выбор конкретного вида листогибочного оборудования определяется масштабом предприятия, объёмом выпускаемых партий и спецификой заказа.

3. Фальцепрокатные станки

В конструкции воздуховодов важна герметичность. Поэтому к формированию соединений элементов между собой предъявляются строгие требования. Высокое качество швов напрямую влияет на надёжность и эксплуатационные характеристики готового изделия. Именно поэтому внимание уделяется фальцепрокатным станкам.

Для создания герметичных соединений (фальцев) на кромках воздуховодов используют:

• Одинарные и двойные фальцепрокатные машины: формируют замковые соединения, обеспечивающие прочность и плотность стыков.
• Угловые фальцезакаточные станки: применяются для обработки углов прямоугольных воздуховодов.

Интеграция в технологические процессы таких станков позволяет получать плотные стыки, исключающие утечку воздуха и увеличивающие срок службы конструкции. Современные машины отличаются высокой скоростью работы и производительностью, что делает их востребованными как среди небольших мастерских, так и крупных предприятий.

4. Профилегибочные станки (зигмашины)

Особое место в технологическом цикле производства круглых воздуховодов занимают профилегибочные станки, также известные как зигмашины. Они позволяют создавать дополнительные элементы жёсткости, такие как кольцевые выступы (зиги) на поверхности круглых воздуховодов. Подобные элементы усиливают конструкцию, предотвращая её деформацию и продлевая срок службы изделия. Помимо этого, ребра жёсткости способствуют равномерному распределению нагрузки внутри воздуховода.

Отбортовочные станки предназначены для подготовки кромок листа перед соединением или фальцовкой. Правильно выполненная отбортовка способствует созданию надёжного и герметичного шва, предотвращающего утечки воздуха и потерю эффективности вентиляции. Такая операция важна как для прямых участков трубопроводов, так и для элементов сложной формы, включая переходники и отводы.

Использование зигмашин и отбортовочных станков обеспечивает повышение производительности труда и улучшение качества готовых изделий. Выбор подходящей модели позволяет решить широкий спектр производственных задач, будь то изготовление стандартных компонентов или уникальных решений для нестандартных объектов.

5. Оборудование для производства круглых и спирально-навивных воздуховодов

Каналы систем вентиляции, отопления или кондиционирования могут быть прямоугольными или круглыми. Процессы получения круглой трубы необходимого диаметра выполняются на двух основных типах оборудования: вальцовочные и спирально-навивные станки.

5.1. Вальцовочные станки

Эти аппараты применяются для преобразования плоского листового металла в цилиндрическую форму (трубу). Основной принцип работы основан на прокатке заготовки между валками, постепенно формирующими необходимую кривизну профиля. Главное преимущество вальцовочных станков заключается в возможности регулировки радиуса и толщины стенки будущей трубы, что позволяет адаптироваться под разнообразные требования заказчика.

Плюсы данного метода включают низкую стоимость оборудования и относительно простую эксплуатацию. Однако существуют ограничения по качеству и скорости производства больших объёмов продукции.

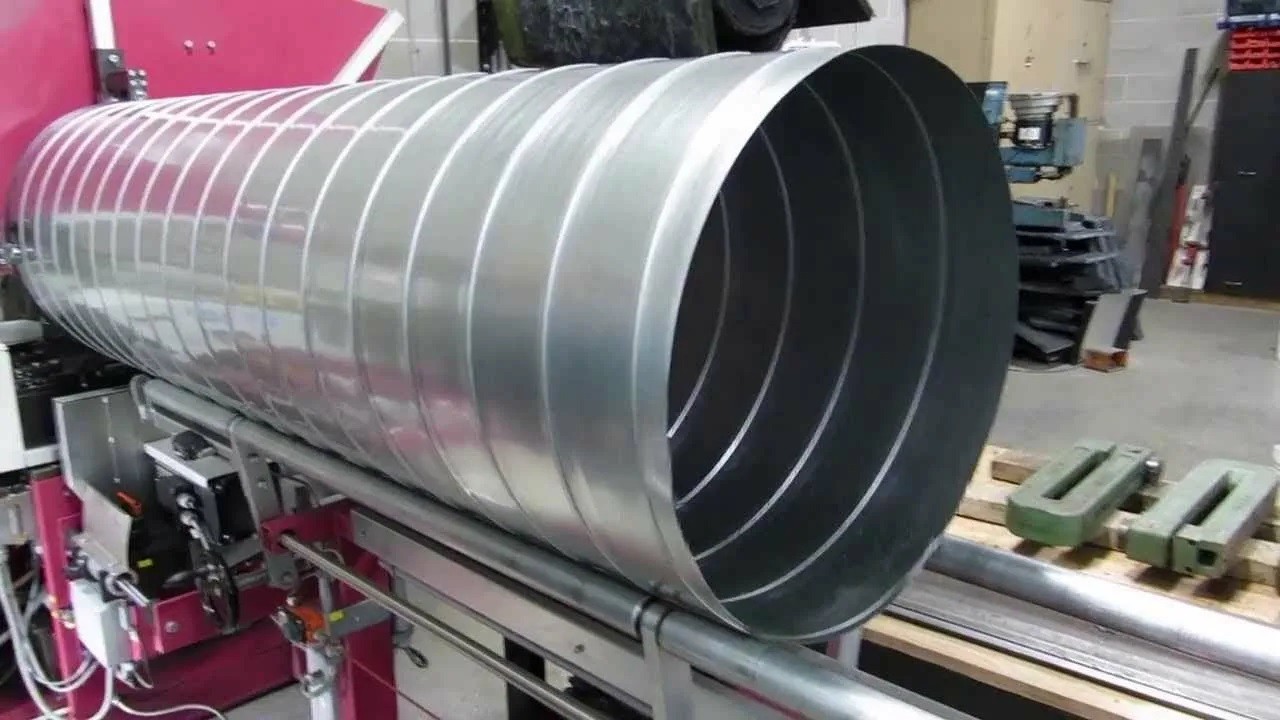

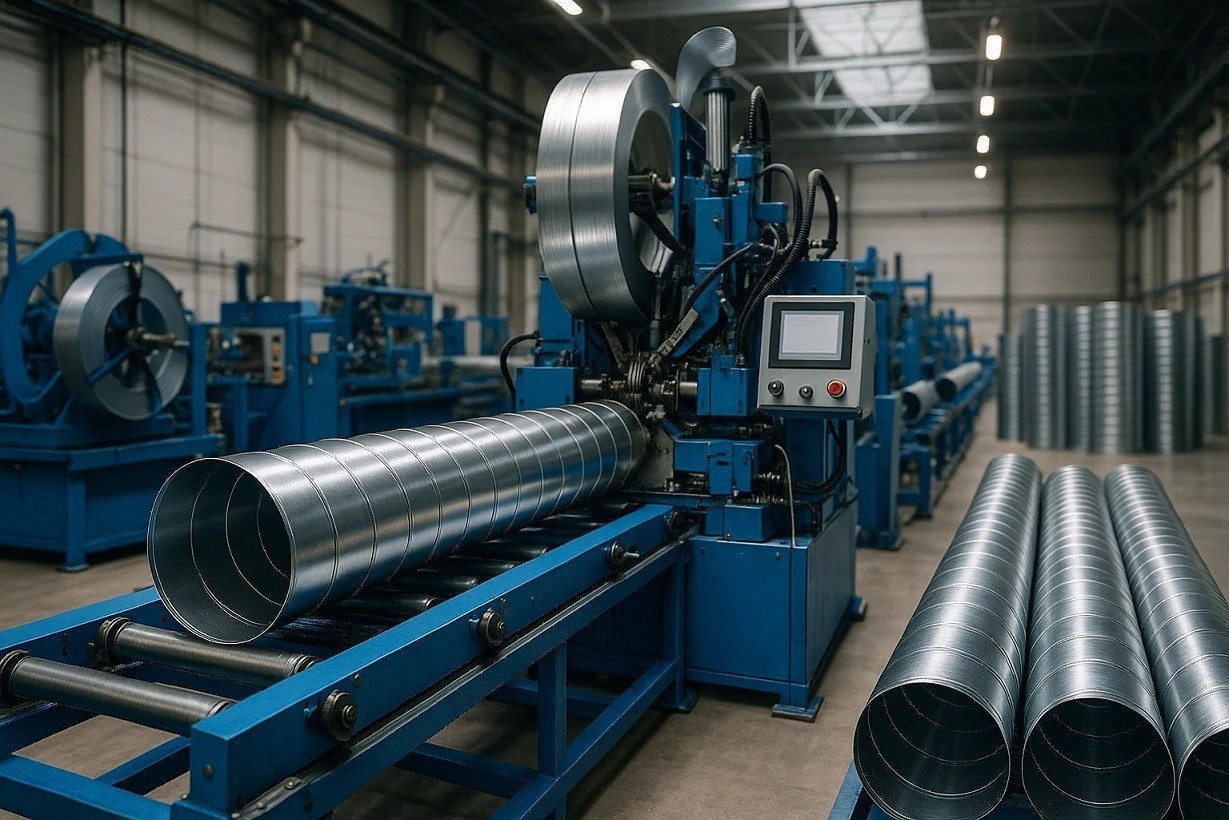

5.2. Спирально-навивные станки

Более прогрессивным решением выступают спирально-навивные станки, позволяющие производить круглые воздуховоды быстро и качественно. Процесс заключается в автоматической навивке металлической ленты на специальный шаблон с последующим формированием замка-шва, обеспечивающего жёсткость и герметичность конструкции.

Благодаря автоматизации большинство процессов выполняется без участия оператора, что увеличивает производительность и уменьшает человеческий фактор, влияющий на качество итогового изделия. Важным преимуществом таких станков является возможность быстрого изменения диаметра выпускаемого воздуховода, что даёт дополнительную гибкость производству.

Оба типа оборудования находят своё применение в зависимости от масштаба и специфики проекта. Вальцовочные станки чаще выбирают небольшие цеха, ориентированные на серийное производство малых партий, тогда как спирально-навивное оборудование становится оптимальным выбором для массового производства благодаря своей высокой производительности и универсальности.

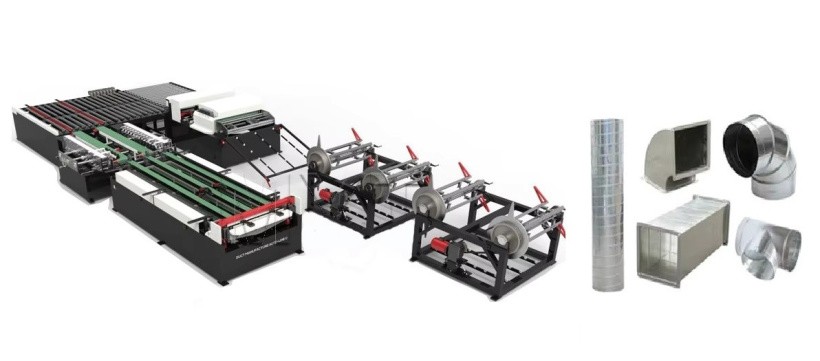

6. Автоматизированные линии для изготовления воздуховодов

Современные производственные мощности всё больше стремятся к максимальной автоматизации всех технологических процессов. Крупные заводы, нацеленные выпускать большие объёмы продукции высокого качества, внедряют комплексные решения, объединяющие в себе целый ряд функций.

Автоматические линии с ЧПУ

Главным достоинством автоматического оборудования с числовым программным управлением является возможность одновременного выполнения нескольких операций, начиная от раскроя металла и заканчивая финальной сборкой воздуховодов. Такие линии оснащены специальными компьютерными программами, задающими чёткую последовательность действий, вплоть до мельчайших нюансов.

Основные преимущества линий с ЧПУ

• Минимальное участие оператора: система сама контролирует весь цикл производства, снижая риски человеческой ошибки.
• Высокая точность: чёткость позиционирования и измерения обеспечиваются сенсорными датчиками и лазером, что предотвращает появление брака.
• Быстрая смена сортов изделия: благодаря наличию встроенных баз данных с чертежами и схемами настройка линии под новую продукцию занимает минимальное количество времени.

Роботизированные комплексы

Ещё одной перспективной разработкой для массового производства воздуховодов являются роботизированные комплексы. Современная техника способна обрабатывать материалы с высочайшей скоростью и точностью, выполняя сложные процедуры вроде гибки, сварки и фальцовки. Главное отличие роботов от традиционного оборудования – возможность многозадачности, что позволяет одновременно выполнять сразу несколько операций на одном участке производственной площадки.

Роботы, оснащённые интеллектуальным оборудованием, эффективно взаимодействуют друг с другом, обмениваясь информацией о ходе производственного цикла. Это помогает свести потери материала к минимуму и снизить себестоимость продукции.

Сегодня автоматизированные линии и роботизированные комплексы уверенно вытесняют традиционные механические инструменты, предлагая высокую производительность, снижение затрат и существенное увеличение рентабельности бизнеса.

Выбор конкретного типа оборудования зависит от объёма производства, требуемого качества изделий и бюджета. В следующем разделе мы рассмотрим ключевые критерии, на которые стоит обратить внимание при покупке станков.

Критерии выбора оборудования

Правильный выбор позиций для станочного парка определяет эффективность производства, качество готовых изделий и долгосрочную окупаемость вложений. При подборе станков и линий следует учитывать несколько ключевых факторов.

1. Тип и толщина обрабатываемого материала

Прежде всего, нужно определиться с материалом будущих воздуховодов. Наиболее распространённой считается оцинкованная сталь, которая обладает достаточной прочностью и устойчивостью к коррозии. Но сталь предъявляет особые требования к оборудованию: нужны станки с усиленными гибочными узлами.

Если же предприятие работает с нержавейкой, то стоит обратить внимание на станки с износостойкими валами и роликами. В свою очередь мягкий алюминий потребует особой настройки давления во избежание ненужных деформаций. Наконец, толщина металла тоже имеет значение: стандартные показатели для воздуховодов варьируются от 0,5 до 1,5 мм, и каждая машина должна иметь соответствующие пределы.

2. Производительность и автоматизация

Производственный процесс организовывают таким образом, чтобы обеспечить оптимальный баланс между производительностью и стоимостью. Небольшие мастерские часто останавливают свой выбор на ручном оборудовании, которое отлично справляется с мелкими партиями.

Когда объёмы растут, лучше переходить на полуавтоматическое оборудование, ускоряя темп работы. Настоящий промышленный гигант выбирает автоматические линии с числовым программным управлением, сводящие влияние человеческого фактора к минимуму и резко увеличивающие производительность.

3. Точность и качество обработки

Воздуховоды должны отвечать строгим стандартам качества, поэтому контроль над допусками при обработке чрезвычайно важен. Нарушение нормативов ГОСТ или DIN приведёт к нарушению герметичности соединений, ухудшит функциональность и сократит срок службы.

Каждый станок должен обеспечивать повторяемость операций – этот показатель критичен при работе крупными сериями изделий. Сегодня многие продвинутые модели снабжены системой лазерного позиционирования, облегчающей работу с большими размерами и сложными формами.

4. Надёжность и долговечность станков

Выбирая станок, нельзя игнорировать такой аспект, как долговечность. Например, рама машины должна быть выполнена из чугуна или усиленной стали, это обеспечит устойчивость и долгую службу. Стоит внимательно изучить качество установленных комплектующих:

• подшипников,
• двигателей,
• гидравлики.

Надёжные узлы предотвратят частые поломки и снизят операционные издержки. Качественное оборудование должно защищать себя само – специальные датчики и предохранители предупредят возможные перегрузки и увеличат ресурс оборудования.

5. Совместимость с дополнительным оборудованием

Предприятия редко ограничиваются покупкой одного станка, а значит, оборудование должно легко интегрироваться в общую производственную цепочку. Необходимо заранее убедиться, что новая машина совместима с уже имеющимся оборудованием, оснащена стандартными креплениями для сменных узлов и оснастки. Чем проще интеграция нового станка, тем быстрее начнётся рост прибыли.

6. Энергоэффективность и безопасность

Безопасность сотрудников всегда должна стоять на первом месте. Современные станки комплектуют защитными кожухами и устройствами экстренного отключения, уменьшающими вероятность несчастных случаев.

Особое внимание стоит уделить потребляемой энергии. Поскольку мощные гидравлические прессы требуют значительных энергоресурсов, энергосберегающая модель станет хорошим вложением.

7. Сервисное обслуживание и поддержка

Без надёжной поддержки и сервиса любое оборудование рано или поздно превращается в источник проблем. Проверяйте наличие официальных представительств производителя в вашем регионе, доступность запасных частей и гарантию на покупку. Как правило, гарантийный срок составляет около двух-трёх лет, но важные компоненты желательно приобретать с большим запасом прочности.

8. Бюджет и окупаемость

Экономическая обоснованность приобретения оборудования играет определяющую роль в развитии любого предприятия. Стоимость станков различается в зависимости от функционала, марки производителя и особенностей конструкции. Поэтому важным фактором принятия решения является соотношение цены техники с ожидаемым доходом от реализации произведённых воздуховодов.

Особенно актуальным этот вопрос становится при выборе автоматических линий, характеризующихся высокими капиталовложениями. Срок окупаемости таких установок, как показывает практика, колеблется в диапазоне от 1,5 до 3 лет. При этом ключевыми факторами сокращения периода возврата инвестиций являются:

• интенсивность эксплуатации оборудования,
• уровень автоматизации производства,
• объём выпускаемых изделий.

Проведение предварительных расчётов, учитывающих текущие потребности рынка и финансовые ресурсы предприятия, позволит грамотно оценить целесообразность покупки и исключить неоправданно высокие инвестиционные риски.

Вывод: приоритеты зависят от специфики производства. Для небольших цехов достаточно надёжных полуавтоматов, тогда как крупные предприятия нуждаются в высокоточных линиях с минимальным участием оператора. В следующем разделе мы рассмотрим передовые компании, хорошо известные на рынке оборудования для воздуховодов.

Популярные производители оборудования

Станкостроители в разных уголках планеты за последние годы значительно улучшили качество металлообрабатывающего оборудования. Среди них машиностроители из Китая, предлагающие достойную альтернативу европейским, японским и американским брендам по более доступным ценам. Поэтому сначала рассмотрим ключевые китайские компании, а также их позиции на мировом рынке.

1. ACCURL

Компания предлагает широкий ассортимент современного промышленного оборудования для производства воздуховодов. Среди главных специализаций фирмы:

• гидравлические листогибы,
• гильотинные ножницы и лазерные резаки.

Ассортимент представлен моделями разного уровня автоматизации: от бюджетных механических аппаратов до станков с числовым программным управлением.

Среди преимуществ оборудования ACCURL отмечают оптимальное сочетание доступной цены и отличного качества исполнения. Линейка представлена разнообразными вариантами, что позволяет подобрать технику как для мелких мастерских, так и крупных заводов.

2. Durmark

Продукция бренда Durmark сочетает лучшие инженерные разработки Европы с китайским производством, обеспечивая отличное качество при демократичной цене. Компания специализируется на профилегибочном оборудовании, зиговочных машинах и специализированных линиях для производства спиральных воздуховодов.

Продукция Durmark хорошо зарекомендовала себя на российском рынке благодаря удобству адаптации под отечественные стандарты. Продуманная комплектация позволяет начать производство практически без дополнительной доработки оборудования.

3. KRRASS

Компания KRRASS известна своими фальцепрокатными машинами и листогибочными прессами. Основные плюсы: надёжность используемой гидравлики и электронных систем управления, а также способность адаптироваться под нестандартные заказы. Компания готова предложить станки, способные справляться с индивидуальными требованиями заказчиков.

Высококачественная механика и продуманная электроника делают продукцию KRRASS отличным выбором для тех, кто ценит стабильность и долговечность оборудования.

4. HARSLE

Китайская фирма HARSLE поставляет качественные автоматические линии для производства воздуховодов и надёжные вальцовочные станки. Производитель заявляет о хорошей энергоэффективности своего оборудования, что делает его привлекательным вариантом для предпринимателей, желающих сэкономить на коммунальных платежах.

Модели HARSLE демонстрируют отличную отдачу вложений, предлагая приемлемую стоимость владения и низкие эксплуатационные расходы. Ассортимент оборудования рассчитан на небольшой и средний бизнес, помогающий владельцам оперативно развивать своё дело.

5. STALEX

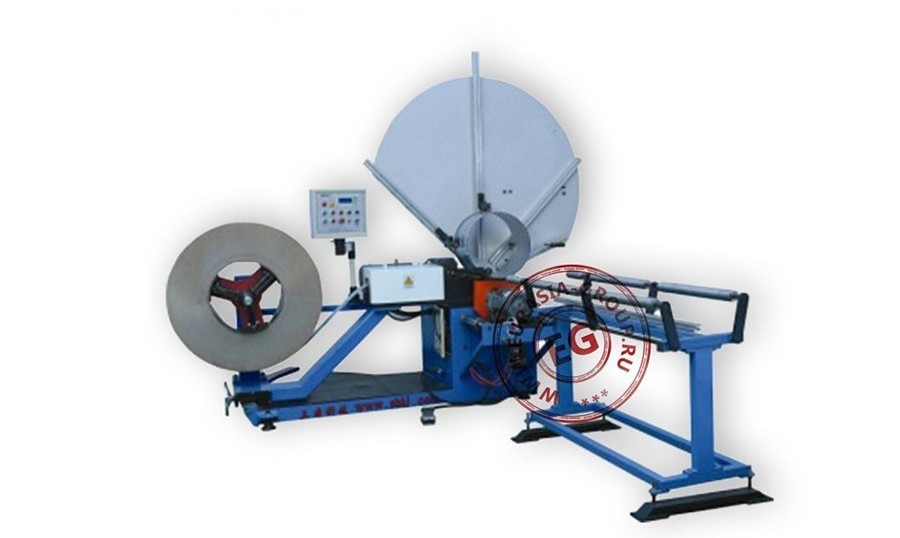

Специальное предложение китайского производителя STALEX – спирально-навивные станки SBTF для изготовления круглых воздуховодов. Машины характеризуются компактными габаритами и выдающейся производительностью: некоторые модели способны выдавать до 10 метров готового изделия в минуту.

Модельный ряд SBTF прекрасно подойдёт небольшим цехам, нуждающимся в высоком качестве продукции при ограниченном пространстве помещений.

6. Европейские аналоги (для сравнения)

Почему выбирают китайское оборудование?

Российские бизнесмены всё чаще отдают предпочтение китайскому оборудованию. Этому способствуют четыре весомых аргумента.

Во-первых, цена китайских станков выгодно выделяется на фоне конкурентов. Зачастую аналогичная европейская продукция обходится покупателю дороже в 1,5–3 раза. Учитывая экономическую ситуацию в стране, фактор низкой стоимости становится значимым конкурентным преимуществом.

Во-вторых, достаточный уровень качества предлагаемых устройств. Современные китайские фабрики предлагают продукцию, сравнимую по характеристикам с образцами из Турции и Восточной Европы. Конечно, разница присутствует, но она незначительна и не оказывает существенного влияния на производственные процессы.

В-третьих, готовность многих компаний-поставщиков идти навстречу пожеланиям клиента. Китайские производители проявляют максимальную гибкость в вопросах комплектации и модификации оборудования, что особенно актуально для российских условий эксплуатации.

И наконец, последнее, но не менее важное соображение – растущие возможности технического обслуживания. За последние годы число авторизованных сервис-центров китайских брендов увеличилось, и теперь помощь квалифицированного специалиста доступна практически повсеместно.

Таким образом, китайский рынок оборудования демонстрирует потенциал роста и привлекает внимание отечественного потребителя выгодным сочетанием цены и качества.

Как выбрать надёжного поставщика китайского оборудования?

Проверять отзывы о компании, искать реальные видеообзоры станков на YouTube, Яндекс Дзэне и других видеохостингах, читать тематические форумы «Оборудование для металлообработки». Запрашивать возможность тест-драйва – многие дилеры организуют пробную обработку металла. Уточнять наличие запчастей, поскольку эти компоненты могут стать критичными для гидравлики и электроники при ошибках в эксплуатации.

Китайские станки – оптимальный выбор для малого и среднего бизнеса в РФ и странах СНГ, тем более во многих моделях присутствуют европейские, японские и южнокорейские решения.

Дополнительные рекомендации

Тестирование перед покупкой. Запросите демонстрацию работы станка на вашем материале (например, привезите образец оцинковки). Проверьте точность гибки и качество фальцевых соединений.

Обучение персонала. Даже для простых станков требуются квалифицированные операторы. Уточняйте у поставщика, есть ли возможность обучить ваших сотрудников.

Планирование производственной линии. Рассчитайте последовательность операций: резка – гибка – фальцовка – сборка. Обеспечьте достаточное пространство для размещения оборудования и складирования заготовок.

Техническое обслуживание. Регулярная смазка направляющих и проверка гидравлики увеличит срок службы станочного парка. Заранее уточните сроки поставки расходников (ножи, матрицы, уплотнители).

Постепенная модернизация. Если вы новичок на рынке, то начинайте с базовых моделей, затем добавляйте автоматизацию. С прицелом на расширение выбирайте оборудование с возможностью интеграции новых моделей и модулей.

Заключение

Выбор оборудования для производства воздуховодов требует комплексного подхода: от анализа материалов до оценки масштабов производства. Китайские станки оптимальны по цене и функционалу для малого, среднего и крупного бизнеса. Автоматизация окупается при объёмах от 5–10 тонн продукции в месяц.

Главный совет: не гонитесь за дешевизной – лучше выбрать надёжного поставщика с сервисной поддержкой, чем столкнуться с простоем из-за поломки. Современное оборудование – это инвестиция, которая при грамотном подходе быстро себя окупит качественной продукцией и стабильными заказами.
