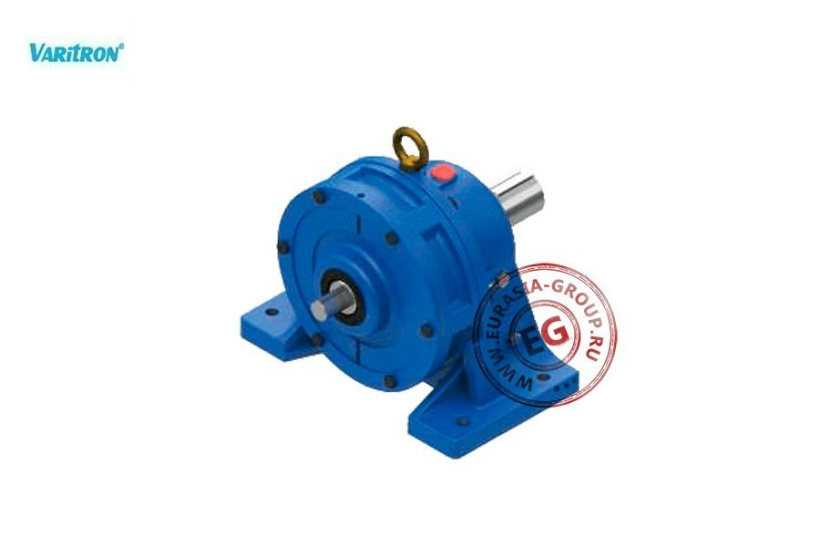

Циклоидальный редуктор H

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Отправить заявку

Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Модель	L	C	DC	E	F	G	H	M	N	P	Q	R	V	d
H-8090	202	100	150	90	150	60	207	135	180	15	15	12	40	11
H-8105	208	100	150	90	150	60	207	135	180	15	15	12	40	11
H-8125	259	120	204	115	190	82	257	155	230	20	20	15	55	14
H-8135	321	150	230	145	290	100	300	195	330	25	20	22	65	18
H-8145	341	150	230	145	290	120	300	195	330	25	20	22	65	18
H-8165	413	160	318	150	370	139	367	238	410	44	20	25	75	18
H-8175	477	200	362	275	380	125	429	335	430	30	25	30	80	22
H-8185	527	220	390	320	420	145	467	380	470	30	25	30	85	22
H-8195	620	250	451	380	480	170	539	440	530	30	25	35	90	26
H-8205	678	250	471	360	440	215	530	440	530	40	45	35	100	26
H-8215	708	265	507	395	480	210	575	475	580	40	50	40	110	26
H-8225	752	280	549	420	540	230	610	520	620	50	40	40	115	33
H-8235	839	300	591	460	580	260	667	560	670	50	45	45	120	33
H-8245	877	335	637	480	630	263	729	580	720	50	45	45	128	39
H-8255	1040	375	703	520	670	320	815	630	780	55	55	50	140	39
H-8265	1150	400	772	590	770	390	874	700	880	55	55	55	160	45
H-8275	1462	540	986	420	1050	485	1161	1040	1160	100	55	60	200	45

Модель	Выходной вал							Входной вал					Вес (кг)
Модель	d1	L1	b1	h1	t1	S1	m1	d2	L2	b2	h2	t2	Вес (кг)
H-8090	28	35	8	7	4	M8	20	15	25	5	5	3	11
H-8105	28	35	8	7	4	M8	20	15	25	5	5	3	13
H-8125	38	55	10	8	5	M8	20	18	35	6	6	3.5	24
H-8135	50	70	14	9	5.5	M10	18	22	40	6	6	3.5	43
H-8145	50	90	14	9	5.5	M10	18	22	40	6	6	3.5	44
H-8165	60	90	18	11	7	M10	18	30	45	8	7	4	84
H-8175	70	90	20	12	7.5	M12	24	35	55	10	8	5	125
H-8185	80	110	22	14	9	M12	24	40	65	12	8	5	163
H-8195	95	135	25	14	9	M20	34	45	70	14	9	5.5	240
H-8205	100	165	28	16	10	M20	34	45	82	14	9	5.5	255
H-8215	110	165	28	16	10	M20	34	50	82	14	9	5.5	336
H-8225	120	165	32	18	11	M20	34	55	82	16	10	6	409
H-8235	130	200	32	18	11	M24	41	60	105	18	11	7	503
H-8245	140	200	36	20	12	M24	41	65	105	18	11	7	614
H-8255	160	240	40	22	13	M30	49	80	130	22	14	9	957
H-8265	170	300	40	22	13	M30	49	80	130	22	14	9	1190
H-8275	180	330	45	25	15	M30	52	90	150	25	14	9	2460

Модель	L	C	DC	E	F	G	H	M	N	P	Q	R	V	d
H-8090DA	243	100	150	90	150	60	207	135	180	15	15	12	40	11
H-8105DA	257	100	150	90	150	60	207	135	180	15	15	12	40	11
H-8125DA	293	120	204	115	190	82	257	155	230	20	20	15	55	14
H-8125DB	312	120	204	115	190	82	257	155	230	20	20	15	55	14
H-8135DA	347	150	230	145	290	100	300	195	330	25	20	22	65	18
H-8135DB	363	150	230	145	290	100	300	195	330	25	20	22	65	18
H-8135DC	369	150	230	145	290	100	300	195	330	25	20	22	65	18
H-8145DA	367	150	230	145	290	120	300	195	330	25	20	22	65	18
H-8145DB	383	150	230	145	290	120	300	195	330	25	20	22	65	18
H-8145DC	389	150	230	145	290	120	300	195	330	25	20	22	65	18
H-8165DA	433	160	300	150	370	139	349	238	410	44	20	25	75	18
H-8165DB	439	160	300	150	370	139	349	238	410	44	20	25	75	18
H-8165DC	462	160	300	150	370	139	349	238	410	44	20	25	75	18
H-8175DA	478	200	340	275	380	125	416	335	430	30	25	30	80	22
H-8175DB	484	200	340	275	380	125	416	335	430	30	25	30	80	22
H-8175DC	509	200	340	275	380	125	416	335	430	30	25	30	80	22
H-8185DA	526	220	370	320	420	145	451	380	470	30	25	30	85	22
H-8185DB	577	220	370	320	420	145	451	380	470	30	25	30	85	22

Модель	Выходной вал							Входной вал					Вес (кг)
Модель	d1	L1	b1	h1	t1	S1	m1	d2	L2	b2	h2	t2	Вес (кг)
H-8090DA	28	35	8	7	4	M8	20	12	25	4	4	2.5	12
H-8105DA	28	35	8	7	4	M8	20	12	25	4	4	2.5	15
H-8125DA	38	55	10	8	5	M8	20	12	25	4	4	2.5	26
H-8125DB	38	55	10	8	5	M8	20	15	25	5	5	3	29
H-8135DA	50	70	14	9	5.5	M10	18	12	25	4	4	2.5	41
H-8135DB	50	70	14	9	5.5	M10	18	15	25	5	5	3	45
H-8135DC	50	70	14	9	5.5	M10	18	15	25	5	5	3	46
H-8145DA	50	90	14	9	5.5	M10	18	12	25	4	4	2.5	41
H-8145DB	50	90	14	9	5.5	M10	18	15	25	5	5	3	45
H-8145DC	50	90	14	9	5.5	M10	18	15	25	5	5	3	46
H-8165DA	60	90	18	11	7	M10	18	15	25	5	5	3	85
H-8165DB	60	90	18	11	7	M10	18	15	25	5	5	3	87
H-8165DC	60	90	18	11	7	M10	18	18	35	6	6	3.5	94
H-8175DA	70	90	20	12	7.5	M12	24	15	25	5	5	3	121
H-8175DB	70	90	20	12	7.5	M12	24	15	25	5	5	3	123
H-8175DC	70	90	20	12	7.5	M12	24	18	35	6	6	3.5	128
H-8185DA	80	110	22	14	9	M12	24	15	25	5	5	3	165
H-8185DB	80	110	22	14	9	M12	24	22	40	6	6	3.5	183

Модель	L	C	DC	E	F	G	H	M	N	P	Q	R	V	d
H-8195DA	629	250	430	380	480	170	531	440	530	30	25	35	90	26
H-8195DB	653	250	430	380	480	170	531	440	530	30	25	35	90	26
H-8205DA	670	250	448	360	440	215	530	440	530	40	45	35	100	26
H-8205DB	705	250	448	360	440	215	530	440	530	40	45	35	100	26
H-8215DA	731	265	485	395	480	210	575	475	580	40	50	40	110	26
H-8215DB	780	265	485	395	480	210	575	475	580	40	50	40	110	26
H-8225DA	773	280	526	420	540	230	610	520	620	50	40	40	115	33
H-8225DB	860	280	526	420	540	230	610	520	620	50	40	40	115	33
H-8235DA	883	300	562	460	580	260	667	560	670	50	45	45	120	33
H-8235DB	938	300	562	460	580	260	667	560	670	50	45	45	120	33
H-8245DA	921	335	614	480	630	263	729	580	720	50	45	45	128	39
H-8245DB	975	335	614	480	630	263	729	580	720	50	45	45	128	39
H-8255DA	1081	375	670	520	670	320	815	630	780	55	55	50	140	39
H-8255DB	1133	375	670	520	670	320	815	630	780	55	55	50	140	39
H-8265DA	1243	400	736	590	770	390	874	700	880	55	55	55	160	45
H-8275DA	1504	540	950	420	1050	485	1151	1040	1160	100	55	60	200	45

Модель	Выходной вал							Входной вал					Вес (кг)
Модель	d1	L1	b1	h1	t1	S1	m1	d2	L2	b2	h2	t2	Вес (кг)
H-8195DA	95	135	25	14	9	M20	34	18	35	6	6	3.5	241
H-8195DB	95	135	25	14	9	M20	34	22	40	6	6	3.5	250
H-8205DA	100	165	28	16	10	M20	34	18	35	6	6	3.5	260
H-8205DB	100	165	28	16	10	M20	34	22	40	6	6	3.5	273
H-8215DA	110	165	28	16	10	M20	34	22	40	6	6	3.5	354
H-8215DB	110	165	28	16	10	M20	34	30	45	8	7	4	376
H-8225DA	120	165	32	18	11	M20	34	22	40	6	6	3.5	429
H-8225DB	120	165	32	18	11	M20	34	35	55	10	8	5	476
H-8235DA	130	200	32	18	11	M24	41	30	45	8	7	4	548
H-8235DB	130	200	32	18	11	M24	41	40	65	12	8	5	582
H-8245DA	140	200	36	20	12	M24	41	30	45	8	7	4	656
H-8245DB	140	200	36	20	12	M24	41	40	65	12	8	5	686
H-8255DA	160	240	40	22	13	M30	49	35	55	10	8	5	1010
H-8255DB	160	240	40	22	13	M30	49	45	70	14	9	5.5	1085
H-8265DA	170	300	40	22	13	M30	49	45	70	14	9	5.5	1340
H-8275DA	180	330	45	25	15	M30	52	45	70	14	9	5.5	2480
