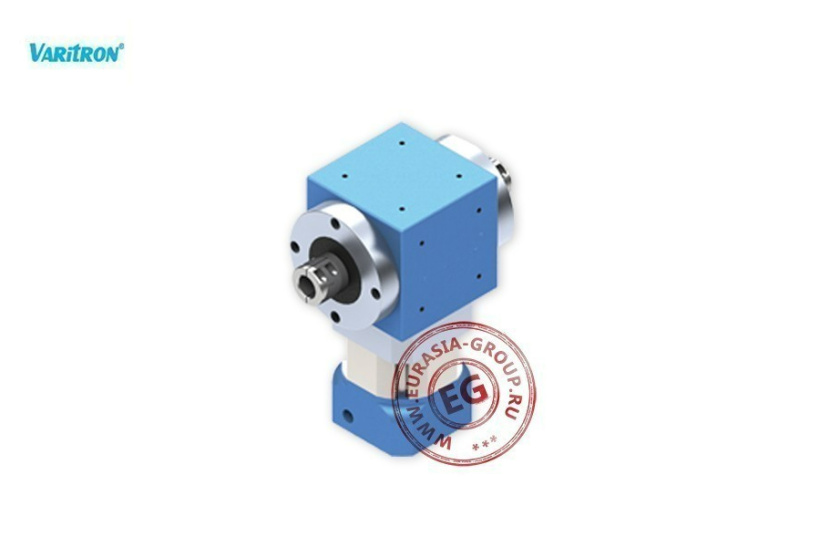

Планетарный редуктор с зажимным валом RAM-D
| Характеристики | Соотношение (этап) | RAM060D | RAM090D | RAM120D | RAM15D |
| Мгновенный крутящий момент на выходном валу Т 2N (Нм) | 3/9/10/30/100 | 132 | 498 | 750 | 1428 |
| 4/12/16/20/28/40 | 162 | 498 | 750 | 1500 | |
| 5/15/25/35/50 | 138 | 498 | 750 | 1500 | |
| 7/21/49/70 | 144 | 498 | 750 | 1500 | |
| Определенный крутящий момент на выходном валу Т 2N (Нм) | 3/9/10/21/30 | 44 | 166 | 250 | 476 |
| 4/15/16/20/25/28/40 | 54 | 166 | 250 | 500 | |
| 5/15/25/35/50 | 46 | 166 | 250 | 500 | |
| 7/21/49/70 | 48 | 166 | 250 | 500 | |
| Коэффициент снижения | L1 : 1 этап | 3/4/5/7/10 | |||
| L2 : 2 этап | 9/12/15/16/20/21/25/28/30/35/40/49/50/70/100 | ||||
| L3 : 3-й этап | 100/200/250 | ||||
| Обороты электродвигателя n1N (об / мин) | 3/4/5 (L1) | 3300 | 2600 | 2300 | 2200 |
| 7/10 (L2) | 4000 | 2900 | 2700 | 2700 | |
| 12 ~ 40 (L2) | 4400 | 3200 | 3000 | 3000 | |
| 50 (L2) | 4800 | 3600 | 3300 | 3200 | |
| 70 ~ 100 (L2) | 5500 | 4200 | 3900 | 3500 | |
| Люфт (угл) | 3 ~ 10 (L1) | ≤8 | ≤8 | ≤8 | ≤8 |
| 12 ~ 100 (L2) | ≤11 | ≤11 | ≤11 | ≤11 | |
| Эффективность при максимальной допустимой нагрузки (%) | 3 ~ 10 (L1) | ≥91 | |||
| 12 ~ 100 (L2) | ≥88 | ||||
| Срок службы Lh2 (час) | 3 ~ 100 (L1, L2) | 20000 | |||
| Вес (кг) | 3 ~ 10 (L1) | Зависит от типа вала | |||
| 12 ~ 100 (L2) | |||||
| Уровень шума (дБ) | - | 65 | 65 | 65 | 65 |
| Температура (°C) | - | (-15 ~ + 90) | |||
| Класс защиты | - | IP64 | |||
| Размеры | RAM060D | RAM090D | RAM120D | RAM150D |
| L1 | 83 | 114 | 124 | 154 |
| L2 | 17 | 21.5 | 21.5 | 21 |
| L3 | 28.284 | 33.587 | 38.89 | 45.962 |
| MA | M5xP0.8x10 | M6xP1.0x12 | M8xP1.25x14 | M10xP1.5x22 |
| L4 | 1.5 | 1.5 | 1.5 | 1.5 |
| L5 | 60 | 94 | 114 | 142 |
| L6 | 33.5 | 33.5 | 42.5 | 42.5 |
| L7 | 35 | 35 | 44 | 44 |
| L1 (1 Стадия) | 146 | 187 | 196 | 282 |
| L2(2 Стадия) | 168 | 215.3 | 224.3 | 333.8 |
| LC1 (1 Стадия) | 187.5 | 244 | 258 | 359 |
| LC2 (2 Стадия) | 209.5 | 272.3 | 286.3 | 410.8 |
| DC | 30 | 36 | 54 | 66 |
| D | 16 | 20 | 28 | 40 |
| D1 | 79 | 109 | 119 | 149 |
| D2 | 25 | 30 | 45 | 55 |
| D3 | 100 | 130 | 145 | 190 |
| MB | M5xP0.8x10 | M6xP1.0x12 | M8xP1.25x14 | M10xP1.5x22 |
| d | ≤14 | ≤24 | ≤28 | ≤42 |
| A | 30-50 | 50-80 | 55-110 | 95-130 |
| В | 6 | 6 | 5 | 10 |
| F | ≤35 | ≤475 | ≤47.5 | ≤66.5 |
