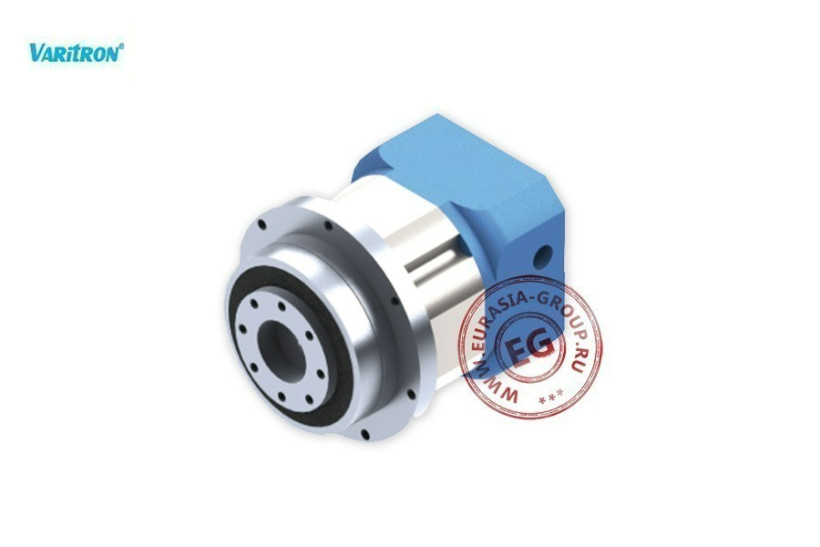

Планетарный редуктор DF
| Характеристики | Соотношение | DF060 | DF090 | DF120 | DF150 | |
| Мгновенный крутящий момент на выходном валу Т 2N (Нм) | 3/9/10/30/100 | 132 | 504 | 780 | 1428 | |
| 4/12/16/20/28/40 | 162 | 564 | 918 | 1680 | ||
| 5/15/25/35/50 | 138 | 528 | 855 | 1560 | ||
| 7/21/49/70 | 144 | 540 | 879 | 1608 | ||
| Определенный крутящий момент на выходном валу Т 2N (Нм) | 3/9/10/21/30/100 | 44 | 168 | 260 | 476 | |
| 4/15/16/20/25/28/40 | 54 | 188 | 306 | 560 | ||
| 5/15/25/35/50 | 46 | 176 | 285 | 520 | ||
| 7/21/49/70 | 48 | 180 | 292 | 536 | ||
| Коэффициент снижения | L1 : 1 этап | 3/4/5/7/10 | ||||
| L2 : 2 этап | 9/12/15/16/20/21/25/28/30/35/40/49/50/70 | |||||
| L3 : 3 этап | 100/200/250 | |||||
| Обороты электродвигателя n1N (об / мин) | 3/4/5 (L1) | 3300 | 2600 | 2300 | 2200 | |
| 7/10 (L1) | 4000 | 2900 | 2700 | 2700 | ||
| 12 ~ 40 (L2) | 4400 | 3200 | 3000 | 3000 | ||
| 50 (L2) | 4800 | 3600 | 3300 | 3200 | ||
| 70 ~ 100 (L2) | 5500 | 4200 | 3900 | 3500 | ||
| Люфт (угл) | 3 ~ 10 (L1) | ≤5 | ≤5 | ≤5 | ≤5 | |
| 12 ~ 100 (L2) | ≤8 | ≤8 | ≤8 | ≤8 | ||
| Жесткость на кручение (Нм / мин) | 3 ~ 100 (L1, L2) | 6,5 | 14 | 27 | 48 | |
|
Допустимая радиальная нагрузка F2aB 2 (Н) |
3 ~ 100 (L1, L2) | 50 | 98 | 125 | 200 | |
| Допустимая осевая нагрузка F2aB 2 (Н) | 3 ~ 100 L1, L2 | 2300 | 5400 | 6700 | 9000 | |
| Эффективность при полной нагрузки (%) | 3 ~ 10 (L1) | ≥97 | ||||
| 12 ~ 100 (L2) | ≥94 | |||||
| Срок службы Lh2 (час) | 3 ~ 100 (L1, L2) | 20000 | ||||
| Вес (кг) | 3 ~ 10 (L1) | 2,3 | 4,7 | 7,4 | 22 | |
| 12 ~ 100 (L2) | 2,8 | 5,8 | 8,9 | 29 | ||
| Уровень шума (дБ) | 65 | 65 | 64 | 64 | ||
| Температура (°C) | ( -15 ~ + 90 ) | |||||
| Класс защиты | IP64 | |||||
| Инерция J1 (кг.см 2 ) | Стадия | Соотношение | ||||
| L 1 | 3 | 0.04 | 0,78 | 2,38 | 19,8 | |
| 4 | 0.03 | 0.6 | 2 | 17 | ||
| 5 | 0.03 | 0,59 | 2 | 17 | ||
| 7 | 0.03 | 0,73 | 2 | +16,8 | ||
| 10 | 0.04 | 0,75 | 2,3 | 19 | ||
| L 2 | 9 | 0.04 | 0,78 | 2,38 | 19,8 | |
| 12 | 0.03 | 0,73 | 2,1 | 17 | ||
| 16 | 0.03 | 0.6 | 2,1 | 17 | ||
| 20 | 0.03 | 0.6 | 2,1 | +16,8 | ||
| 25 | 0.03 | 0,75 | 2,1 | 17 | ||
| 28 | 0.03 | 0,75 | 2,1 | 19 | ||
| 35 | 0.03 | 0,73 | 2,38 | 19 | ||
| 40 | 0.04 | 0,78 | 2,38 | 19 | ||
| 50 | 0.04 | 0,78 | 2,38 | 19 | ||
| 70 | 0.04 | 0,78 | 2,38 | 19 | ||
| 100 | 0.04 | 0,78 | 2,38 | 19,8 | ||
| Размеры | DF060 | DF090 | DF120 | DF150 |
| D1 | 31.5 | 50 | 63 | 80 |
| D2 | 8xM5xp0.8 | 8xM6xP1.0 | 12xM6xP1.0 | 12xM8xP1.25 |
| D3 | 79 | 109 | 135 | 168 |
| D4 | 8x4.5 | 8x5.5 | 8x5.5 | 12x6.6 |
| D5 | 20 | 31.5 | 40 | 50 |
| D6 | 40 | 60 | 80 | 95 |
| D7 | 64 | 90 | 110 | 140 |
| D8 | 86 | 118 | 145 | 179 |
| D9 | 45° | 45° | 45° | 30° |
| D10 | 45° | 30° | 30° | 30° |
| C1 | 20.5 | 29 | 29 | 38 |
| C2 | 16.5 | 10 | 10 | 15 |
| C3 | 4 | 6 | 6 | 6 |
| C4 | 15.5 | 11 | 13 | 25 |
| C5 | 8 | 12 | 12 | 12 |
| C6 | 60 | 94 | 114 | 142 |
| d | ≤14 | ≤24 | ≤28 | ≤42 |
| A | 30-50 | 50-80 | 55-100 | 95-130 |
| B | 6 | 6 | 5 | 10 |
| F | ≤35 | ≤47.5 | ≤47.5 | ≤66.5 |
| L1 | 117.7 | 135 | 140.3 | 233 |
| L2 | 134 | 163.3 | 168.6 | 284.8 |
