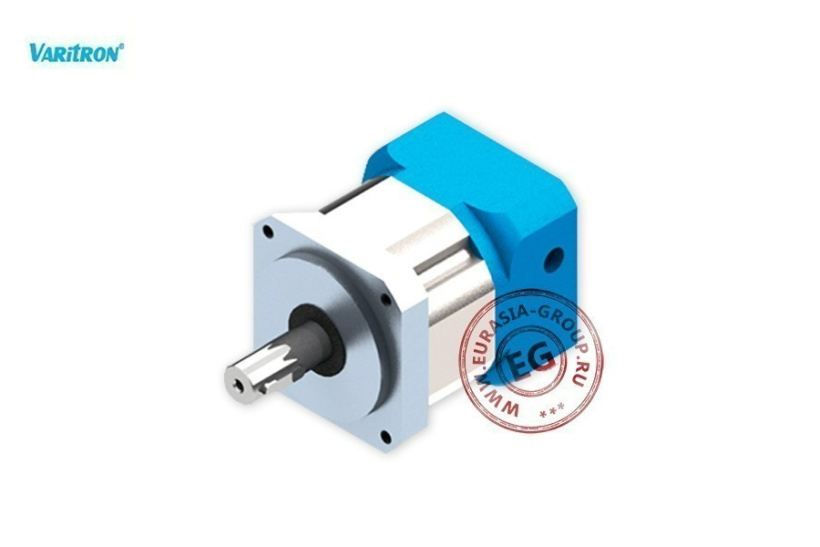

Планетарный редуктор DA
Ссылка скопирована
Планетарный редуктор DA
Ссылка скопирована
Товар произведен в КНР
Данный товар произведен в Китае. Компания EURASIA GROUP имеет большой опыт работы с поставщиками из КНР и оптимизированные логистические схемы.
Официальный дилер завода
Компания EURASIA GROUP обладает всеми необходимыми правами для продвижения продукции данного завода-изготовителя на территории РФ.
Гарантия
Гарантия на данный товар составляет 1 год. На протяжении всего срока гарантии компания EURASIA GROUP за свой счёт и в кратчайшие сроки устраняет все гарантийные случаи.
Характеристики | Соотношение | D A060 | D A090 | DA120 | DA150 | ||
Мгновенный крутящий момент на выходном валу Т 2N (Нм) | 3/9/10 / 12/21 /30 | 111 | 345 | 624 | 1350 | ||
4/15/16/20/25/40 | 141 | 480 | 804 | 1950 | |||
7/28/35/70/100 | 135 | 450 | 780 | +1650 | |||
5/50 | 141 | 450 | 780 | 1800 | |||
Определенный крутящий момент на выходном валу Т 2N (Нм) | 3/9/10 / 12/21 /30 | 37 | 115 | 208 | 450 | ||
15.04.16 / 20 / 25 / 40 | 47 | 160 | 268 | 650 | |||
7 / 28/35/70/100 | 45 | 150 | 260 | 550 | |||
5/50 | 47 | 150 | 260 | 600 | |||
Коэффициент снижения | L1 : 1 этап | 3/4/5/7/10 | |||||
L2 : 2 этап | 9/12/15/16/20/21/25/28/30/35/40/49/50/70 | ||||||
L3 : 3 этап | 100/200/250 | ||||||
Обороты электродвигателя n1N (об / мин) | L1, L2, L3 | 5000 | 4000 | 4000 | 3000 | ||
Люфт (arcmin) | 3 ~ 10 (L1) | P0≤1, P1 ≤3, P2≤5 | |||||
12 ~ 100 (L2) | P0≤3, P1 ≤5, P2≤7 | ||||||
Жесткость на кручение (Нм / мин) | 3 ~ 100 (L1, L2) | 6,5 | 14 | 27 | 48 | ||
Допустимая радиальная нагрузка F2aB 2 (Н) |
3 ~ 100 (L1, L2) | 1600 | 4000 | 7000 | 10000 | ||
Допустимая осевая нагрузка F2aB 2 (Н) | 3 ~ 100 (L1, L2) | 800 | 2000 | 3500 | 5000 | ||
Эффективность при полной нагрузки (%) | 3 ~ 10 (L1) | ≥97 | |||||
12 ~ 100 (L2) | ≥94 | ||||||
Срок службы Lh2 (час) | 3 ~ 1 00 (L1, L2) | 20000 | |||||
Вес (кг) | 3 ~ 10 (L1) | 1,3 | 3,9 | 7,0 | 18,0 | ||
12 ~ 100 (L2) | 1,8 | 5,1 | 9,2 | 22,5 | |||
Уровень шума (дБ) | - | 58 | 60 | 63 | 65 | ||
Температура (° C) |
- | (-15 ~ + 90 ) | |||||
Класс защиты | IP64 | ||||||
Инерция J1 (кг.см 2 ) | Стадия | Соотношение | |||||
L 1 | 3 | 0,180 | 1,39 | 3,05 | 16,19 | ||
4 | 0,121 | 0,92 | 2,02 | 10,11 | |||
5 | 0,099 | 0,77 | 1,68 | 7,68 | |||
7 | 0,089 | 0,70 | 1,51 | 7,05 | |||
10 | 0,077 | 0,64 | 1,37 | 6,37 | |||
L2 | 9 | 0,160 | 1,22 | 2,78 | 14,65 | ||
12 | 0,155 | 1,19 | 2,71 | 14,63 | |||
15 | 0,150 | 1,17 | 2,65 | 14,58 | |||
16 | 0,107 | 0,83 | 1,86 | 9,11 | |||
20 | 0,091 | 0,73 | 1,59 | 8,11 | |||
21 | 0,149 | 1,16 | 2,53 | 13,44 | |||
25 | 0,091 | 0,73 | 1,58 | 7,08 | |||
28 | 0,087 | 0,69 | 1,48 | 6,77 | |||
30 | 0,077 | 0,62 | 1,35 | 6,34 | |||
35 | 0,084 | 0,67 | 1,44 | 6,65 | |||
40 | 0,077 | 0,64 | 1,37 | 6,37 | |||
49 | 0,084 | 0,67 | 1,44 | 6,65 | |||
50 | 0,077 | 0,64 | 1,35 | 6,18 | |||
70 | 0,076 | 0,62 | 1,33 | 6,12 | |||
L3 | 100 | 0,091 | 0,72 | 1,56 | 7,01 |
Размеры | DA060 | DA090 | DA120 |
D1 | 70 | 105 | 130 |
D2 | 5.5 | 6.8 | 8.6 |
D3 | 16 (12-16) | 20 (18-22) | 32 (24-35) |
D4 | 50 | 80 | 110 |
C1 | 35 | 56 | 58 |
C2 | 7 | 6 | 5 |
C3 | 27 | 49 | 52 |
C4 | 3 | 5 | 5 |
C5 | 20 | 25 | 40 |
C6 | 60 | 94 | 114 |
C7 | 15 | 17 | 14 |
L1 | 125.7 | 167 | 170.3 |
L2 | 147.7 | 195.3 | 198.6 |
M | M4xP0.7x15 | M6xP1.0x20 | M6xP1.25x27 |
K1 | 5 | 6 | 10 |
K2 | 18 | 22.5 | 35.1 |
d | ≤14 | ≤24 | ≤28 |
A | 30-50 | 50-80 | 50-110 |
B | 6 | 8 | 5 |
F | ≤35 | ≤47.5 | ≤47.5 |
