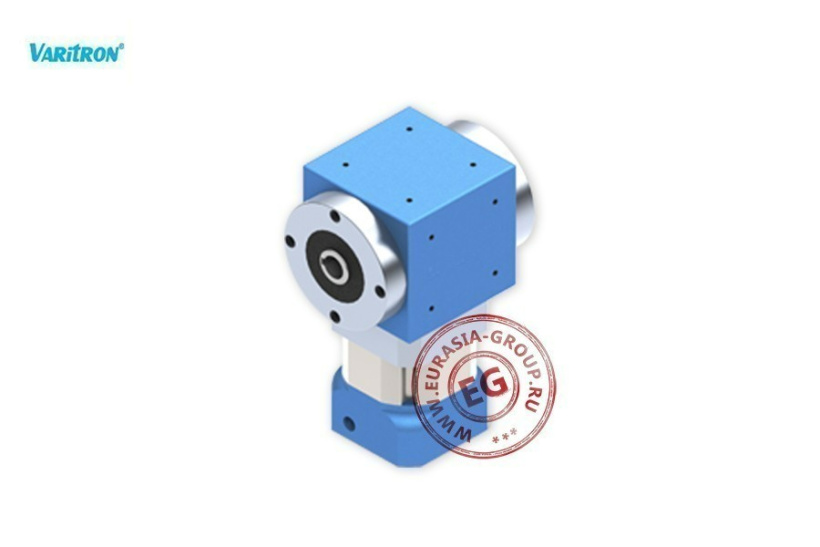

Планетарные редукторы с полым валом RAM-H
| Характеристики | Соотношение (этап) | RAM-H060 | RAM-H090 | RAM-H120 | RAM-H150 |
| Мгновенный крутящий момент на выходном валу Т 2N (Нм) | 3/9/10/30/100 | 132 | 498 | 750 | 1428 |
| 4/12/16/20/28/40 | 162 | 498 | 750 | 1500 | |
| 5/15/25/35/50 | 138 | 498 | 750 | 1500 | |
| 7/21/49/70 | 144 | 498 | 750 | 1500 | |
| Определенный крутящий момент на выходном валу Т 2N (Нм) | 3/9/10/21/30 | 44 | 166 | 250 | 476 |
| 4/15/16/20/25/28/40 | 54 | 166 | 250 | 500 | |
| 5/15/25/35/50 | 46 | 166 | 250 | 500 | |
| 7/21/49/70 | 48 | 166 | 250 | 500 | |
| Коэффициент снижения | L1: 1 этап одиночный сегмент | 3 / 4 / 5 / 7 / 10 | |||
| L2: 2 этап двойной сегмент | 9 / 12 / 15 / 16 / 20 / 21 / 25 / 28 / 30 / 35 / 40 / 49 / 50 / 70 / 100 | ||||
| L3: 3 этапа тройной сегмент | 100/200/250 | ||||
| Обороты электродвигателя n1N (об / мин) | 3/4/5 (L1) | 3300 | 2600 | 2300 | 2200 |
| 7/10 (L2) | 4000 | 2900 | 2700 | 2700 | |
| 12 ~ 40 (L2) | 4400 | 3200 | 3000 | 3000 | |
| 50 (L2) | 4800 | 3600 | 3300 | 3200 | |
| 70 ~ 100 (L2) | 5500 | 4200 | 3900 | 3500 | |
| Люфт (угол) | 3~10 (L1) | ≤8 | ≤8 | ≤8 | ≤8 |
| 12~100 (L2) | ≤11 | ≤11 | ≤11 | ≤11 | |
| Эффективность при максимальной допустимой нагрузки (%) | 3~10 (L1) | ≥91 | |||
| 12~100 (L2) | ≥88 | ||||
| Срок службы Lh2 (час) | 3~100 (L1,L2) | 20000 | |||
| Вес (кг) | 3~10 (L1) | Зависит от типа вала | |||
| 12~100 (L2) | |||||
| Уровень шума (дБ) | - | 65 | 65 | 65 | 65 |
| Температура (°C) | - | （-15~ +90） | |||
| Класс защиты | - | IP64 | |||
| Размеры | RAM060H | RAM090H | RAM120H | RAM150H |
| L1 | 83 | 114 | 124 | 154 |
| L2 | 17 | 21.5 | 21.5 | 21 |
| L3 | 28.284 | 33.587 | 42.426 | 45.962 |
| L5 | 58.5 | 78.5 | 83.5 | 98 |
| L6(1 Stage) | 146 | 188 | 196 | 285 |
| L6(2 Stage) | 168 | 216 | 224 | 335 |
| L7(1 Stage) | 187.5 | 245 | 258 | 362 |
| L7(2 Stage) | 209.5 | 273 | 286 | 412 |
| L8 | 59.5 | 79.5 | 84.5 | 99 |
| L9 | 1 | 1 | 1 | 1 |
| L40 | 16.3 | 22.8 | 31.3 | 43.3 |
| L41 | 5 | 6 | 8 | 12 |
| D1 | 79 | 109 | 119 | 139 |
| D2 | M5*P0.8x10 | M6*P1.0x14 | M8*P1.25x18 | M10*P1.5x22 |
| D3 | 42 | 62 | 85 | 90 |
| D4 | 100 | 130 | 145 | 165 |
| D5 | M5*P0.8x10 | M6*P1.0x14 | M8*P1.25x18 | M10*P1.5x22 |
| D41 | 14 | 20 | 28 | 40 |
| C1 | ≤14 | ≤24 | ≤28 | ≤42 |
| C2 | 30-50 | 50-80 | 55-110 | 95-130 |
| C3 | 6 | 6 | 5 | 10 |
| C4 | ≤35 | ≤47.5 | ≤47.5 | ≤66.5 |
| C5 | 60 | 95 | 114 | 142 |
| C6 | 70 | 90 | 130 | 145 |
| C7 | M5 | M6 | M8 | M8 |
