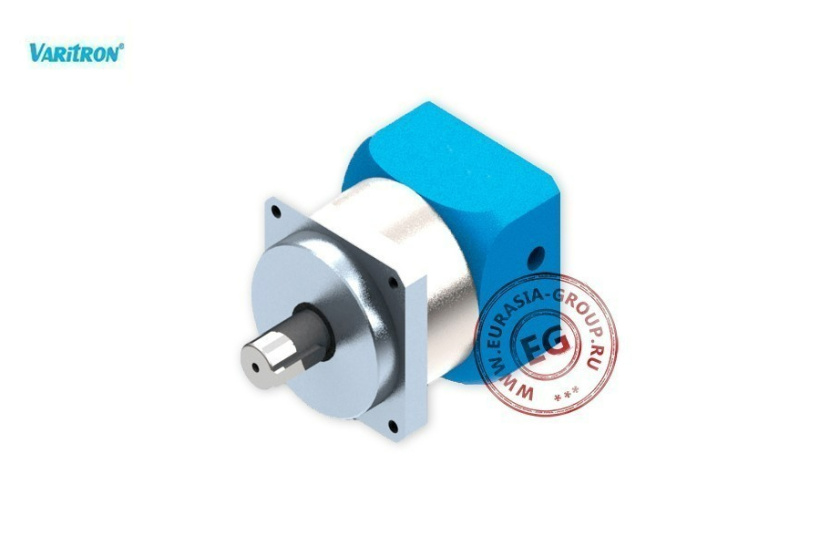

Планетарные редукторы DN
| Характеристики | Соотношение | DN060 | DN080 | DN100 | |
| Мгновенный крутящий момент на выходном валу Т 2N (Нм) | 10/100 | 120 | 345 | 780 | |
| 16/4/20/28/36/40 | 153 | 405 | 918 | ||
| 81/49/7/9/63/70/90 | 132 | 396 | 855 | ||
| 5/45/50/35/25 | 141 | 378 | +876 | ||
| Определенный крутящий момент на выходном валу Т 2N (Нм) | 10/100 | 40 | 115 | 260 | |
| 4/16/20/28/36/40 | 60 | 135 | 306 | ||
| 7/9/49/63/70/81/90 | 50 | 132 | 285 | ||
| 5/25/35/4/50 | 55 | 126 | 292 | ||
| Коэффициент снижения | L1 : 1 этап | 4/5/7/9/10 | |||
| L2 : 2 этап | 16/20/25/28/30/35/36/40/45/49/50/63/70/81/90 | ||||
| L3 : 3 этап | 100/200/250 | ||||
| Обороты электродвигателя n1N (об / мин) | 4/5 (L1) | 3300 | 3000 | 2300 | |
| 7 ~ 10 (L1) | 4000 | 3300 | 2700 | ||
| 1 6 ~ 40 (L2) | 4400 | 3500 | 3000 | ||
| 50 (L2) | 4800 | 4000 | 3300 | ||
| 70 ~ 100 (L2) | 5500 | 4700 | 3900 | ||
| Люфт (угол) | 4 ~ 10 (L1) | ≤10 | ≤10 | ≤10 | |
| 1 6 ~ 100 (L2) | ≤12 | ≤12 | ≤12 | ||
| Жесткость на кручение (Нм / мин) | 4 ~ 100 (L1, L2) | 7 | 8 | 27 | |
|
Допустимая радиальная нагрузка F2aB 2 (Н) |
4 ~ 100 (L1, L2) | 2800 | +7200 | 8000 | |
| Допустимая осевая нагрузка F2aB 2 (Н) | 4 ~ 100 (L1, L2) | 2200 | 5000 | 5600 | |
| Эффективность при полной нагрузки (%) | 4 ~ 10 (L1) | ≥97 | |||
| 16 ~ 100 (L2) | ≥94 | ||||
| Срок службы Lh2 (час) | 4 ~ 1 00 (L1, L2) | 20000 | |||
| Вес (кг) | 4 ~ 10 (L1) | 1,3 | 2,3 | 6 | |
| 1 6 ~ 100 (L2) | 1,6 | 3,3 | 7,2 | ||
| Уровень шума (дБ) | 65 | 64 | 64 | ||
| Температура ° C | (-15 ° C ~ + 90 ° C ) | ||||
| Степень защиты | IP64 | ||||
| Инерция J1 (кг.см 2 ) | Стадия | Соотношение | |||
| L 1 | 3 | 0,31 | 0,35 | 5,9 | |
| 4 | 0,3 | 0,33 | 5,09 | ||
| 5 | 0,29 | 0,33 | 4,93 | ||
| 7 | 0,28 | 0,31 | 4,83 | ||
| 9 | 0,28 | 0,31 | 4,83 | ||
| 10 | 0,28 | 0,31 | 4,83 | ||
| L 2 | 16 | 0,3 | 0,3 | 5,09 | |
| 20 | 0,3 | 0,3 | 5,07 | ||
| 25 | 0,29 | 0,3 | 4,91 | ||
| 28 | 0,3 | 0,3 | 5,07 | ||
| 35 | 0,3 | 0,3 | 4,91 | ||
| 40 | 0,27 | 0,3 | 4,8 | ||
|
50 |
0,27 |
0,3 |
4,8 |
||
|
70 |
0,27 |
0,3 |
4,8 |
||
|
100 |
0,27 |
0,3 |
4,8 |
||
| Размеры | DN060 | DN080 | DN100 |
| D1 | 70 | 90 | 115 |
| D2 | M5 | M6 | M8 |
| D3 | 16(12-16) | 19(18-22) | 24(22-30) |
| D4 | 50 | 70 | 90 |
| Cl | 32 | 50 | 55 |
| C2 | 11 | 20 | 14 |
| C3 | 20 | 29 | 40 |
| C4 | 18 | 26 | 34 |
| C6 | 62 | 79 | 98 |
| C7 | 13.5 | 9 | 15.4 |
| LI (1 Стадия) | 116 | 145 | 168 |
| L2 (2 Стадия) | 136 | 176 | 200 |
| M | M4xP0.7x15 | M6xP1.0x20 | M6xP1.0x20 |
| K1 | 5 | 6 | 8 |
| K2 | 18 | 21.5 | 27 |
| d | ≤14 | ≤24 | ≤28 |
| A | 30-50 | 50-80 | 50-80 |
| В | 6 | 6 | 8 |
| F | ≤32 | ≤35 | ≤47 |
