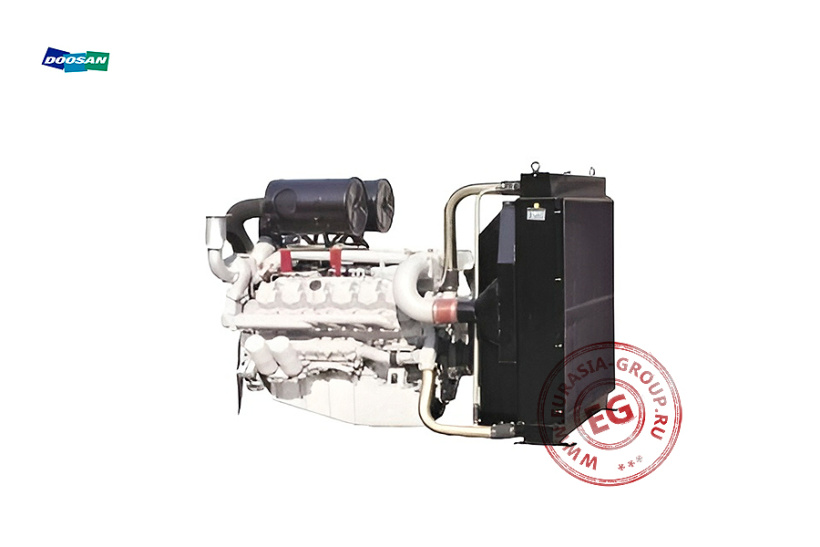

Дизельный двигатель Doosan PU222TI
Механическая система
| Производитель | Doosan |
| Модель | PU222TI |
| Мощность (прерывистая работа) (кВт) | 588 (800 л.с.) |
| Макс. крутящий момент (об/мин) | 1500 об/мин |
| Расход топлива (об/мин) | 2100 об/мин |
| Соответствие производительности | ISO 3046, DIN 6270B |
| Мощность (непрерывная работа) (кВт) | 530 (720 л.с.) |
| Тип двигателя | V-образный, 4-тактный, с водяным охлаждением, с турбонаддувом и промежуточным охлаждением |
| Тип зажигания | Впрыск |
| Кол-во цилиндров (шт) | 12 |
| Диаметр цилиндра / ход (мм) | 128/42 |
| Объём (л) | 21,927 |
| Степень сжатия | 15:1 |
| Порядок работы | 1-12-5-8-3-10-6-7-2-11-4-9 |
| Время впрыска | 18° BTDC |
| Вращение | По часовой стрелке, если смотреть со стороны маховика |
| Корпус маховика | SAE NO.1M |
| Маховик | Clutch NO.14M |
| Тип клапана | Верхний клапан |
| Кол-во клапанов (шт) | Впуск – 1, выпуск – 1 на цилиндр |
| Открытие клапанов (мм) | Впуск – 0,25 |
| Выпуск – 0,35 | |
| Габаритные размеры (мм) | 1717 х 1389 х 1288 |
| Вес (кг) | ~1575 |
Газораспределительная система
| Открытие впускного клапана | 24° BTDC |
| Открытие выпускного клапана | 63° BTDC |
| Закрытие впускного клапана | 36° BTDC |
| Закрытие выпускного клапана | 27° BTDC |
Топливная система
| Насос высокого давления | Bosch, встроенный, тип «Р» |
| Регулятор | Механический тип |
| Питающий насос | Механический тип |
| Форсунка для впрыска | С несколькими отверстиями |
| Топливный фильтр | Полнопоточный, картриджного типа |
| Используемое топливо | Дизельное топливо |
Система смазки
| Метод подачи | Полностью принудительная подача под давлением |
| Масляный насос | Шестеренчатый, приводится в движение коленчатым валом |
| Масляный фильтр | Полнопоточный, картриджного типа |
| Емкость масляного поддона (л) | Высокий уровень – 40 |
| Низкий уровень – 33 | |
| Угловой предел | Спереди снизу - 20° |
| Спереди сверху - 20° | |
| Из стороны в сторону - 15° |
Система охлаждения
| Способ охлаждения | Принудительная циркуляция воды |
| Объём воды (только двигатель) (л) | 23 |
| Максимальное давление (кг/см²) | 0,5 (7,1 psi) |
| Водяной насос | Центробежного типа с ременным приводом |
| Производительность водяного насоса (л/мин) | 454 (при оборотах двигателя 2100 об/мин) |
| Термостат ( °С) | Температура открытия - 71 |
| Температура полного открытия - 85 | |
| Охлаждающий вентилятор | Пластик, 7 лопастей, диаметр - 915 (мм) |
Технические данные (при оборотах двигателя – 2 100 об/мин)
| Расход воды (л/мин) | 454 |
| Отвод тепла в теплоноситель (ккал/сек) | 64 |
| Отвод тепла в CAC (ккал/сек) | 47 |
| Расход воздуха (м³/мин) | 47 |
| Поток выхлопных газов (м³/мин) | 132 |
| Температура выхлопных газов (°С) | 600 |
| Максимально допустимые ограничения (мм) | Система впуска: 220 (H2O исходный) 635 (H2O конечный) |
| Выхлопная система: 1000 (H2O максимальный) |
Электрическая система
| Генератор (В/А) | 24 х 45 |
| Регулятор напряжения | Встроенный регулятор типа IC |
| Пусковой двигатель (В/кВт) | 24 х 7 |
| Напряжение батареи (В) | 24 |
| Ёмкость батареи (Ач) | 200 |
| Вспомогательное устройство для запуска | Блок обогрева (опционально) |
