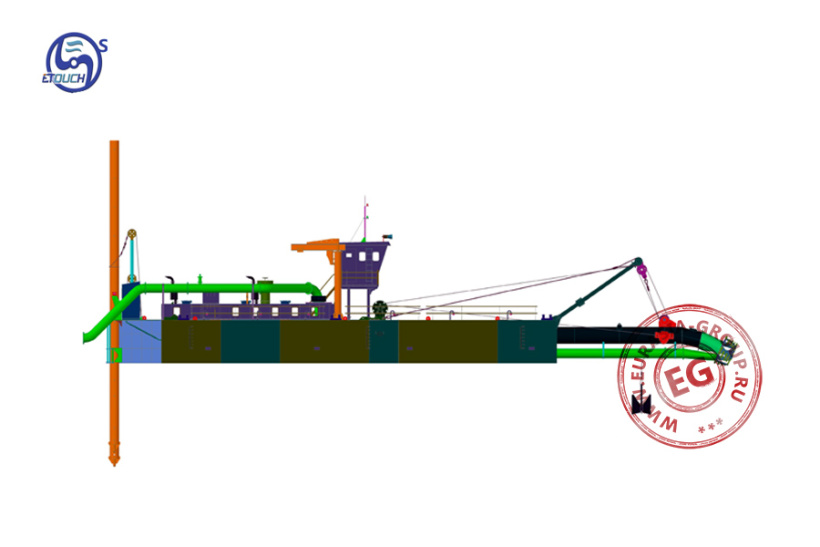

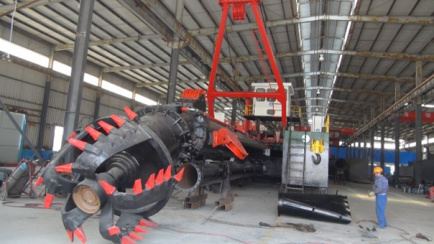

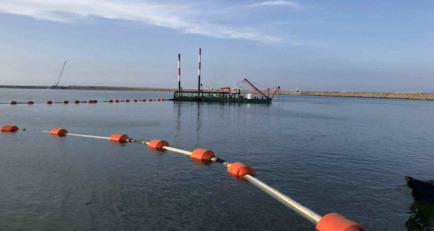

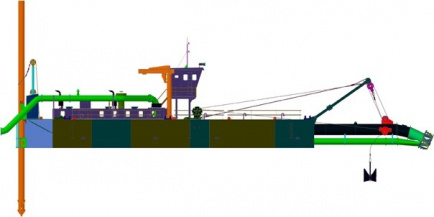

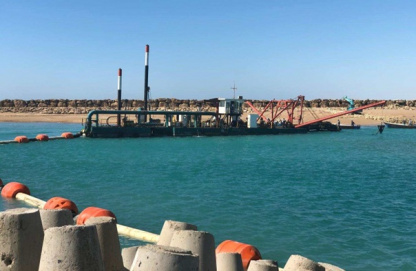

Землесосный снаряд CSD350
Общие характеристики
| Модель | CSD350 |
| Производительность | 300 м³/ч |
| Расход воды | 1500 м³/ч |
| Дальность сброса | 1100 м |
| Емкость топливного бака | 26000 л |
| Минимальная глубина дноуглубительных работ | 1,5 м |
| Максимальная глубина дноуглубления | 10 м |
| Длина лестницы | 14 м |
| Длина по понтонам | 16 м |
| Глубина | 1,5 м |
| Общая мощность | 601 + 30кВт |
| Вес | 65 т |
Условия эксплуатации
| Максимальная температура | 50 °С |
| Минимальная температура | - 10 °С |
| Максимальная температура кабины | 55 °С |
| Максимальная температура речной (морской) воды | 35 °С |
| Относительная влажность | ≤ 80 % |
| Соответствующее рабочее место | Прибрежные воды и последующие дноуглубительные работы, откапывание, дноуглубление песка |
| Соответствующий состав почвы | Выемка грунта и железистого песка с уровнем Ⅲ, а также ниже Ⅲ |
Основной понтон
| Толщина настила | 6 мм |
| Толщина нижней пластины | 10 мм |
| Толщина боковой пластины | 8 мм |
| Толщина лицевой панели | 14 мм |
| Толщина кормового листа | 14 мм |
| Габаритный размер | 11,8 х 3,2 х 1,8 м |
Боковой понтон
| Толщина настила | 6 мм |
| Толщина нижней пластины | 8 мм |
| Толщина боковой пластины | 6 мм |
| Толщина лицевой панели | 10 мм |
| Толщина кормового листа | 10 мм |
| Габаритный размер | 16 х 1,9 х 1,8 м |
Судовой дизельный двигатель
| Производительность | 1800 об/мин |
| Расход топлива | 175 г/кВт. ч |
| Расход масла | 1 г/кВт. ч |
| Тип | 8-цилиндровый, 4-тактный, с теплообменником |
| Метод запуска | Электрическая звезда 24 В |
| Непрерывная мощность | 601 кВт |
| Производитель | WEICHAI |
Палубный генератор / генераторная установка
| Производительность | 1500 об/мин |
| Мощность | 37 кВт |
Генератор
| Производительность | 1500 об/мин |
| Нормальная номинальная частота | 50 Гц |
| Нормальное номинальное напряжение | 400 В |
| Мощность | 30 кВт |
Аккумулятор
| Емкость аккумулятора | 195 А ч |
| Питание | 12 В |
| Питание постоянного тока | 220 В |
| Питание переменного тока | 380 В |
| Количество | 6 комплектов |
Насос
| Производительность по грунту | 225 - 300 м³/ч |
| Производительность | 585 - 750 об/мин |
| Расход воды | 1500 м³/ч |
| Расстояние выброса | 1100 м |
| Концентрация | 15 - 20 % |
| Напор | 45 м |
| Напорная труба диаметром | 330 мм |
| Диаметр рабочего колеса | 800 мм |
| Макс. Диаметр камня - | 220 мм |
| Материал корпуса | Износостойкий сплав с высоким содержанием хрома |
| Чистый гидравлический напор | < 3,5 м |
| Тип | Центробежный насос |
| Мощность вала | 380 - 500 кВт |
Коробка передач
| Эффективность передачи | ≥ 97 % |
| Передаточное отношение | 2,5:1 |
| Время срабатывания сцепления | 8 ~ 20 с |
| Рабочая температура масла | ≤ 110 °С |
| Рабочее давление масла | 0,15 ~ 0,45 МПа |
| Способ охлаждения | Водяное охлаждение |
| Тип управления | Электрическое управление |
Режущая головка
| Диаметр режущей головки | 1300 мм |
| Лезвие резака | 5 шт |
| Зубья фрезы | 30 шт |
| Оборотов в минуту | 10 - 30 об/мин |
| Тип | 1100-5 |
| Мощность двигателя | 80 кВт |
Лестничный подъемник
| Производительность | 0 - 16 м/мин |
| Диаметр барабана | 377 мм |
| Линейная тяга | 50 кН |
| Диаметр / длина стальной проволоки | 16 мм/100 м |
| Рабочее давление | 16 МПа |
| Двигатель | Гидравлический |
Поворотные гидравлические лебедки
| Производительность | 0 - 16 м/мин |
| Диаметр барабана | 377 мм |
| Линейная тяга | 50 кН |
| Диаметр / длина стальной проволоки | 16 мм/100 м |
| Рабочее давление | 16 МПа |
| Двигатель | Гидравлический |
Палубный кран
| Грузоподъемность | 3 т |
| Вылет | 2,5 м |
| Количество | 1 шт |
Гидравлические цилиндры
| Длина хода | 2 м |
| Диаметр цилиндра | 100 мм |
| Рабочее давление | 16 МПа |
| Драйверы | Гидравлические |
| Тип | 100-2 |
| Количество | 2 комплекта |
Разрыхлитель почвы
| Диаметр спуда | 325 мм |
| Толщина | 20 мм |
| Длина шпунта | 14 м |
| Тип | Бесшовная стальная труба |
| Количество | 2 комплекта |
| Вес | 3 т |
Морской якорь
| Тип | Высокой удерживающей способности |
| Количество | 2 шт |
| Вес | 260 кг |
Освещение
| Потолочный светильник | 220 В / 60 Вт |
| Свет в операционной | 220 В, 2 х 20 Вт |
| Прожектор ТГ3-Н | 220 В |
| Левый и правый подфарник TG17A | 220 В |
| Задний фонарь TG17A | 220 В |
| Сигнальная лампа CXH5-1A | 24 В |
