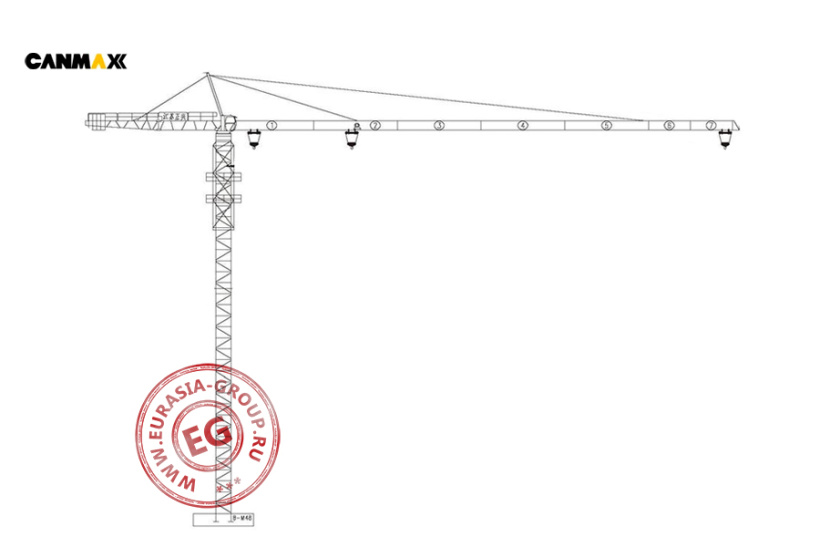

Башенный кран CANMAX QTZ100 представляет собой стационарную подъемную конструкцию с горизонтальной стрелой. Конструктивно состоит из вертикальной башни решетчатого типа, горизонтальной стрелы с механизмами передвижения каретки и противовеса для балансировки нагрузки. Вертикальная мачта формируется модульными секциями, наращиваемыми по мере необходимости увеличения рабочей высоты. Стрела оснащена маркировочными делениями для контроля вылета и шестью промежуточными точками фиксации. На концевых участках стрелы расположены грузоподъемные механизмы с крюковыми подвесами.
Механизм поворота обеспечивает вращение верхней части на 360 градусов, гарантируя круговую область обслуживания. Перемещение грузов осуществляется за счет каретки, движущейся по направляющим стрелы. Верхняя часть оборудована кабиной управления, размещенной в оптимальной позиции для обзора рабочей зоны. Принцип работы основан на сочетании подъемного, поворотного и передвижного механизмов. При подъеме груза лебедочная система с тросовой оснасткой обеспечивает вертикальное перемещение. Горизонтальное позиционирование достигается комбинацией поворота стрелы и перемещения грузовой каретки по ее направляющим.
Конструкция башенного крана CANMAX QTZ100 отвечает требованиям высокой производительности строительных работ. Секционно-модульный принцип сборки упрощает транспортировку и монтаж на строительной площадке. Система безопасности включает ограничители грузоподъемности и концевые выключатели. К техническим преимуществам относятся: устойчивость к ветровым нагрузкам, плавный ход механизмов. Расположение противовеса обеспечивает сбалансированную работу даже при максимальном вылете стрелы.
| Длина стрелы (м) | Вес противовеса (кг) | Вес плиты противовеса (кг) & количество плит (шт.) | ||
| 3000 | 2000 | 1000 | ||
| 60 (1)(2)(3)(4)(5)(6)(7) | 14000 | 4 | 1 | 0 |
| 55 (1)(2)(3)(4)(5)(7) | 13000 | 4 | 0 | 1 |
| 50 (1)(2)(3)(4)(5) | 12000 | 4 | 0 | 0 |
| 45 (1)(2)(3)(5)(7) | 10000 | 3 | 0 | 1 |
| 40 (1)(2)(3)(5) | 9000 | 3 | 0 | 0 |
| Грузоподъемный механизм | Кратность запасовки | II | IV | ||||
| Скорость (м/мин) | 0-40,2 | 0-80,1 | 0-20,1 | 0-40,05 | |||
| Грузоподъемность (т) | 4 | 2 | 8 | 4 | |||
| Длина троса (м) | 300 | ||||||
| Мощность (кВт) | 30 | ||||||
| Механизм передвижения грузовой тележки | Скорость передвижения (м/мин) | 0-60 | |||||
| Мощность (кВт/) | 4 | ||||||
| Поворотный механизм | Скорость (об/мин) | 0-0,6 | |||||
| Мощность (кВт/Н.м) | 2 x 4 / 2 x 10000 | ||||||
| Механизм подъема грузовой тали | Скорость (м/мин) | 0,5 | |||||
| Мощность (кВт) | 5,5 | ||||||
| Напряжение (В) / Частота (Гц) | 380/50 | ||||||
| Общая мощность (без учета механизма подъема грузовой тали) (кВт) | 42 | ||||||

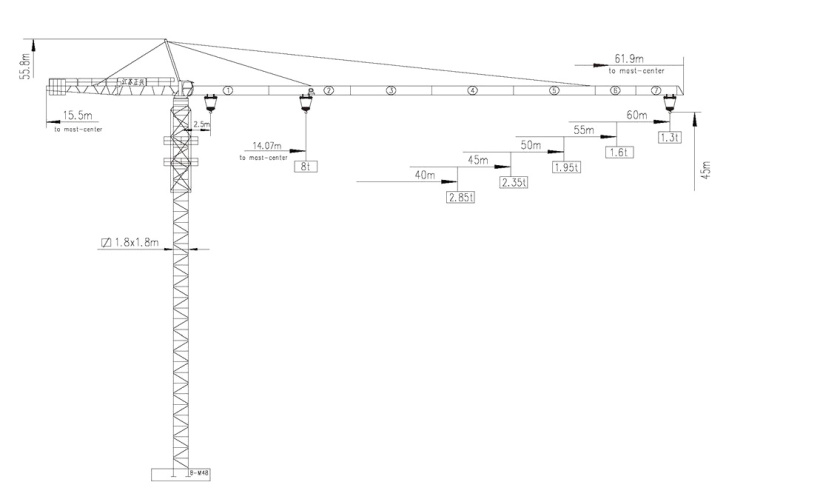

| Длина стрелы (м) | 2.5 | 5 | 8 | 10 | 12 | 15 | 23 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 53 | 55 | 58 | 60 | |||
| 60 | II | 2,5 - 25,65 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3,60 | 3,31 | 3,05 | 2,73 | 2,45 | 2,30 | 2,15 | 1,96 | 1,80 | 1,70 | 1,56 | 1,48 | 1,37 | 1,30 |
| 4 | |||||||||||||||||||||||||||
| 55 | II | 2,5 - 27,05 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3,84 | 3,53 | 3,14 | 2,92 | 2,63 | 2,46 | 2,31 | 2,11 | 1,93 | 1,83 | 1,69 | 1,60 | ||
| 4 | |||||||||||||||||||||||||||
| 50 | II | 2,5 - 28,35 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3,73 | 3,45 | 3,09 | 2,79 | 2,61 | 2,46 | 2,24 | 2,06 | 1,95 | ||||
| 4 | |||||||||||||||||||||||||||
| 45 | II | 2,5 - 29,55 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3,89 | 3,60 | 3,23 | 2,92 | 2.73 | 2,57 | 2,35 | ||||||
| 4 | |||||||||||||||||||||||||||
| 40 | II | 2,5 - 30,35 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3,75 | 3,36 | 3.04 | 2,85 | ||||||||
| 4 | |||||||||||||||||||||||||||
| Длина стрелы (м) | 2,5 | 5 | 8 | 12 | 14 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 53 | 55 | 58 | 60 | |||
| 60 | IV | 2,5 - 14,07 | (т) | 8 | 8 | 8 | 8 | 8 | 7,42 | 6 | 5,29 | 4,72 | 4,05 | 3,52 | 3,23 | 2,97 | 2,65 | 2,37 | 2,22 | 2,07 | 1,88 | 1,72 | 1,62 | 1,48 | 1,40 | 1,29 | 1,22 |
| 8 | |||||||||||||||||||||||||||
| 55 | IV | 2,5 - 14,81 | (т) | 8 | 8 | 8 | 8 | 8 | 7,88 | 6,38 | 5,63 | 5,03 | 4,32 | 3,76 | 3,45 | 3,18 | 2,84 | 2,55 | 2,38 | 2,23 | 2,03 | 1,85 | 1,75 | 1,61 | 1,52 | ||
| 8 | |||||||||||||||||||||||||||
| 50 | IV | 2,5 - 15,5 | (т) | 8 | 8 | 8 | 8 | 8 | 8 | 6,72 | 5,95 | 5,31 | 4,56 | 3,98 | 3,56 | 3,37 | 3,01 | 2,71 | 2,53 | 2,38 | 2,16 | 1,98 | 1,87 | ||||
| 8 | |||||||||||||||||||||||||||
| 45 | IV | 2,5 - 16 | (т) | 8 | 8 | 8 | 8 | 8 | 8 | 7 | 6,19 | 5,53 | 4,76 | 4,15 | 3,81 | 3,52 | 3,15 | 2,84 | 2,65 | 2,49 | 2,27 | ||||||
| 8 | |||||||||||||||||||||||||||
| 40 | IV | 2,5 - 16,55 | (т) | 8 | 8 | 8 | 8 | 8 | 8 | 7,26 | 6,43 | 5,75 | 4,94 | 4,32 | 3,97 | 3,67 | 3,28 | 2,96 | 2,77 | ||||||||
| 8 | |||||||||||||||||||||||||||
