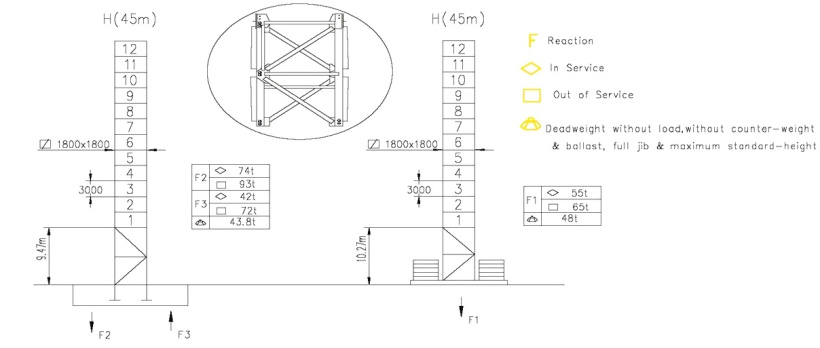

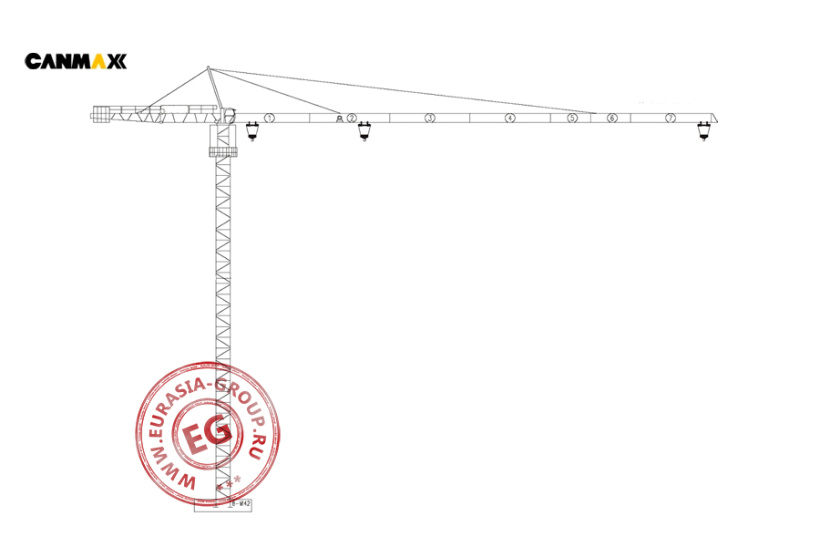

Башенный кран CANMAX QTZ100 представляет собой вертикальную подъемную конструкцию с горизонтальной стрелой. Вертикальная часть крана состоит из модульных секций треугольной решетчатой структуры, обеспечивающих жесткость и устойчивость при значительных ветровых нагрузках. Основание снабжено специальной опорной плитой для равномерного распределения нагрузки на фундамент. Горизонтальная стрела имеет семь маркировочных делений, обозначающих дистанцию вылета. На стреле размещены три грузоподъемных механизма с крюковыми подвесами. Конструкция стрелы включает верхний пояс и нижнюю ферменную конструкцию, связанную системой раскосов. В верхней части башни расположено поворотное устройство, обеспечивающее вращение стрелы на 360 градусов. Рядом находится кабина управления для оператора с панорамным обзором рабочей зоны.
Принцип работы основан на взаимодействии нескольких механизмов: подъемного (вертикальное перемещение груза), поворотного (вращение верхней части с кабиной и стрелой) и механизма передвижения каретки по горизонтальной стреле. Такая комбинация движений обеспечивает доставку грузов в любую точку рабочей зоны. Кран функционирует на основе тросово-блочной системы, где стальные канаты передают усилие от лебедочных механизмов к грузовым крюкам. Противовес, расположенный в задней части стрелы, уравновешивает нагрузку при подъеме тяжелых элементов.

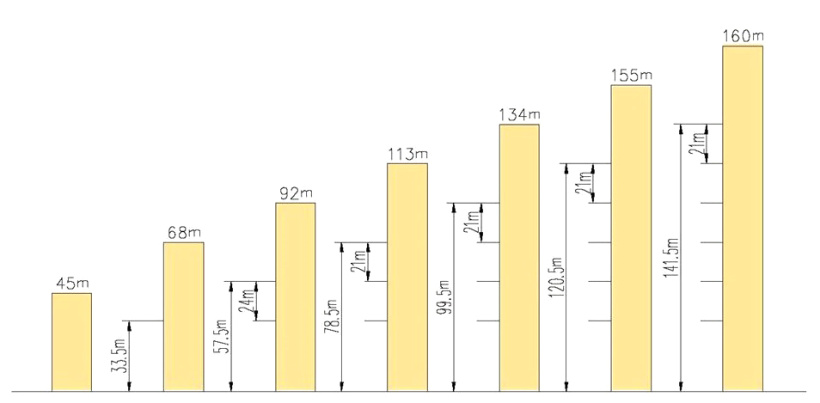

Модульная конструкция крана упрощает транспортировку и монтаж на строительной площадке. При необходимости высота башни наращивается дополнительными секциями по мере возведения здания. Башенный кран CANMAX QTZ100 широко применяется при строительстве многоэтажных зданий и подаче строительных материалов на различные уровни возводимых объектов.
| Длина стрелы (м) | Вес противовеса (кг) | Вес плиты противовеса (кг) & количество плит (шт.) | ||
| 2200 | 1100 | 1650 | ||
| 60 (1)(2)(3)(4)(5)(6)(7) | 11550 | 1 | 1 | 5 |
| 55 (1)(2)(3)(4)(6)(7) | 10450 | 1 | 0 | 5 |
| 50 (1)(2)(3)(4)(5)(6) | 9350 | 0 | 1 | 5 |
| 45 (1)(2)(3)(4)(6) | 8250 | 0 | 0 | 5 |
| 40 (1)(2)(3)(5)(6) | 7700 | 0 | 1 | 4 |
| Грузоподъемный механизм | Кратность запасовки | II | IV | ||||
| Скорость (м/мин) | 8,5 | 40 | 80 | 4,25 | 20 | 40 | |
| Грузоподъемность (т) | 3 | 3 | 1,5 | 6 | 6 | 3 | |
| Длина троса (м) | 300 | ||||||
| Мощность (кВт) | 5,4 | 24 | 24 | 5,4 | 24 | 24 | |
| Механизм передвижения грузовой тележки | Скорость передвижения (м/мин)/(м) | 42/28 | |||||
| Мощность (кВт) | 2,2/3,3 | ||||||
| Поворотный механизм | Скорость (об/мин) | 0,63 | |||||
| Мощность (кВт/Н.м) | 2,37 / 2 x 8000 | ||||||
| Механизм подъема грузовой тали | Скорость (м/мин) | 0,5 | |||||
| Мощность (кВт) | 5,5 | ||||||
| Напряжение (В) / Частота (Гц) | 380/50 | ||||||
| Общая мощность (без учета механизма подъема грузовой тали) (кВт) | 34,7 | ||||||
| Длина стрелы (м) | 2,5 | 5 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 53 | 55 | 58 | 60 | |||
| 60 | II | 25 - 30,8 | (т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,86 | 2,56 | 2,30 | 2,15 | 2,01 | 1,83 | 1,67 | 1,58 | 1,45 | 1,37 | 1,27 | 1,20 |
| 3 | |||||||||||||||||||||||||||
| 55 | II | 2,5 - 32,75 | (т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,76 | 2,48 | 2,32 | 2,18 | 1,99 | 1,82 | 1,72 | 1,58 | 1,50 | ||
| 3 | |||||||||||||||||||||||||||
| 50 | II | 2,5 - 34,5 | (т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,95 | 2,66 | 2,49 | 2,34 | 2,13 | 1,96 | 1,85 | ||||
| 3 | |||||||||||||||||||||||||||
| 45 | II | 2,5 - 35,9 | (т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,80 | 2,62 | 2,46 | 2,25 | ||||||
| 3 | |||||||||||||||||||||||||||
| 40 | II | 2,5 - 37,9 | (т) | 100 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,99 | 2,80 | ||||||||
| 3 | |||||||||||||||||||||||||||
| Длина стрелы (м) | 2,5 | 5 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 53 | 55 | 58 | 60 | |||
| 60 | IV | 2,5 - 17,12 | (т) | 6 | 6 | 6 | 6 | 6 | 6 | 5,65 | 4,99 | 4,45 | 3,80 | 3,30 | 3,03 | 2,78 | 2,48 | 2,22 | 2,07 | 1,93 | 1,75 | 1,59 | 1,50 | 1,37 | 1,29 | 1,19 | 1,12 |
| 6 | |||||||||||||||||||||||||||
| 55 | IV | 2,5 - 18,15 | (т) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5,35 | 4,78 | 4,09 | 3,56 | 3,26 | 2,92 | 2,68 | 2,40 | 2,24 | 2,10 | 1,91 | 1,74 | 1,64 | 1,50 | 1,42 | ||
| 6 | |||||||||||||||||||||||||||
| 50 | IV | 2,5 - 19,10 | (т) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5,69 | 5,08 | 4,36 | 3,80 | 3,49 | 3,22 | 2,87 | 2,58 | 2,41 | 2,26 | 2,05 | 1,88 | 1,77 | ||||
| 6 | |||||||||||||||||||||||||||
| 45 | IV | 2,5 - 19,85 | (т) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5,96 | 5,33 | 4,57 | 3,99 | 3,66 | 3,38 | 3,04 | 2,72 | 2,54 | 2,38 | 2,17 | ||||||
| 6 | |||||||||||||||||||||||||||
| 40 | IV | 2,5 - 20,90 | (т) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5,66 | 4,86 | 4,25 | 3,90 | 3,61 | 3,23 | 2,91 | 2,72 | ||||||||
| 6 | |||||||||||||||||||||||||||
