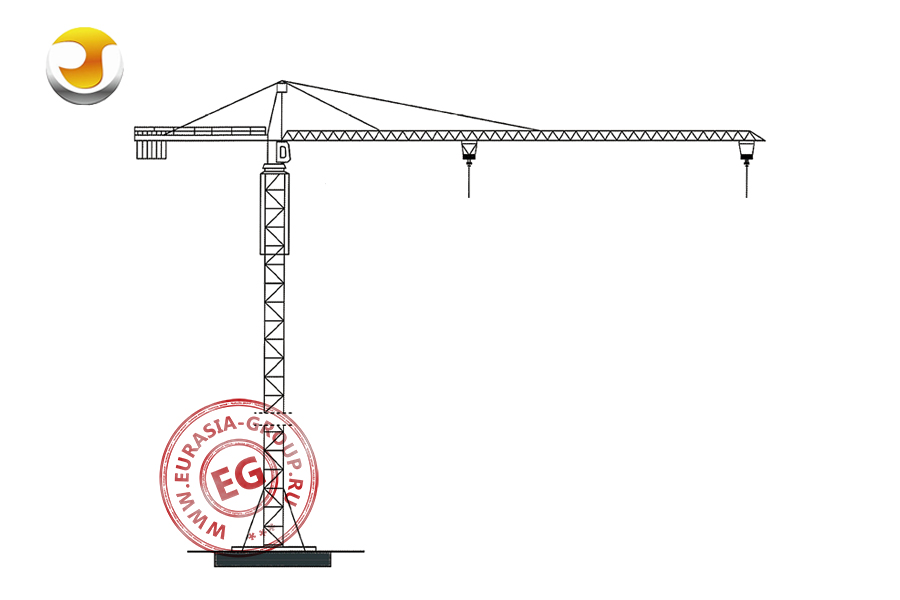

Башенный кран TAVOL QTZ100-6013 представляет собой грузоподъемное сооружение, применяемое для вертикального и горизонтального перемещения строительных материалов и конструкций на строительных площадках. Кран отличается длительным эксплуатационным ресурсом благодаря использованию износостойких материалов и антикоррозионной защите металлоконструкций. Модульная система сборки обеспечивает оперативность монтажа и демонтажа.

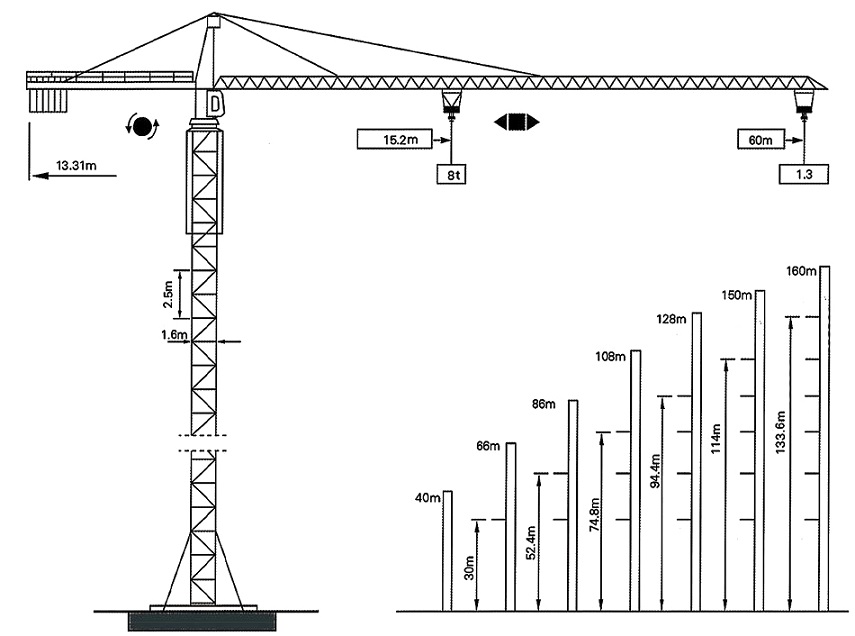

Конструктивно модель QTZ100-6013 состоит из вертикальной башни и горизонтальной стрелы с механизмами подъема и перемещения грузов. Основу конструкции формирует решетчатая башня, выполненная из высокопрочной стали. Секционная структура башни позволяет наращивать высоту в соответствии с требованиями строительного объекта. Жесткость башенной конструкции обеспечивает устойчивость крана при воздействии ветровых нагрузок и при работе с грузами на значительном вылете стрелы. Горизонтальная стрела выполнена в виде решетчатой конструкции. На ней размещены два подвесных механизма для перемещения грузов. Система противовеса, расположенная на задней части стрелы, уравновешивает конструкцию и обеспечивает необходимую устойчивость при работе с грузами.
Механизм подъема включает грузовую лебедку с канатами и крюковой подвеской. Перемещение грузов по горизонтали осуществляется посредством грузовой тележки, движущейся вдоль стрелы. Поворотный механизм обеспечивает вращение верхней части крана с горизонтальной стрелой вокруг вертикальной оси башни. Фундаментная часть крана представлена железобетонной плитой, распределяющей нагрузки на грунт и обеспечивающей устойчивость всей конструкции. Система анкерного крепления надежно фиксирует кран на фундаменте.
| Модель | QTZ100-6013 |
| Материал основного пояса секции башни | Квадратная труба размером 135 x 135 x 12 мм |
| Длина стрелы (м) | 60 |
| Грузоподъемность на максимальном вылете (т) | 1,3 |
| Максимальная грузоподъемность (т) | 8 |
| Максимальная высота (м) | 160 |
| Скорость подъема (м/мин) | a=2: 80 |
| Мощность подъемного двигателя (кВт) | 30 |
| Скорость перемещения тележки (м/мин) | 0-54 |
| Мощность двигателя тележки (кВт) | 4/4,8 |
| Скорость поворота (м/мин) | 0,65 |
| Мощность поворотного двигателя (кВт) | 4 x 2 |
| Скорость самоподъема (м/мин) | 0,6 |
| Мощность двигателя самоподъема (кВт) | 5,5 |
| Размер секции мачты (м) | 1,6 x 1,6 x 2,5 |
| Свободностоящая высота (м) | 40 |
| Диапазон (м) | 2,5-15,2 | 17 | 20 | 23 | 26 | 29 | 32 | 35 | |
| Нагрузка (т) | A=2 | 4 | 4 | 4 | 4 | 4 | 3,75 | 3,31 | 2,95 |
| A=4 | 8 | 7,03 | 5,8 | 4,89 | 4.21 | 3.67 | 3,23 | 2.87 | |
| Диапазон (м) | 38 | 41 | 44 | 48 | 50 | 54 | 57 | 60 | |
| Нагрузка (т) | A=2 | 2,65 | 2,40 | 2,18 | 1,93 | 1,82 | 1,62 | 1,49 | 1,38 |
| A=4 | 2,57 | 2,32 | 2,10 | 1,85 | 1,74 | 1,54 | 1,41 | 1,3 | |
