Башенный кран с оголовком CANMAX QTZ125 (TC6513-10T) представляет собой современное и высокоэффективное грузоподъемное оборудование, предназначенное для выполнения строительных и монтажных работ на объектах различной сложности. Он относится к категории кранов с горизонтальной стрелой и включает в себя несколько ключевых компонентов: основание, вертикальную решетчатую башню, горизонтальную стрелу и противовес.

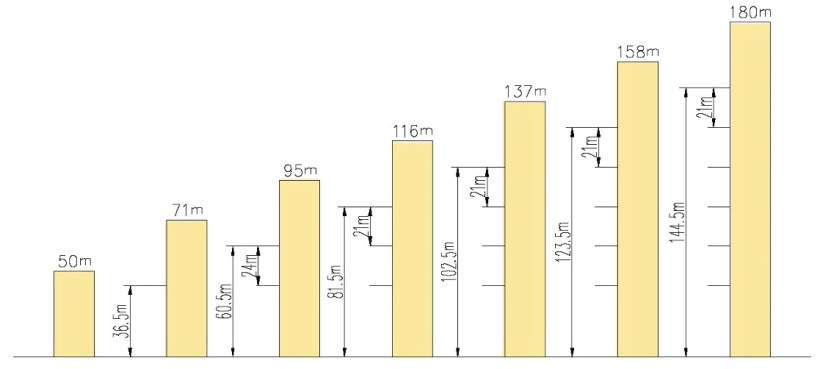

Конструкция крана оснащена оголовком, который соединяет башню и стрелу. Он состоит из секций, которые могут быть наращены для достижения необходимой высоты. Стрела имеет семь секций, оптимизированных для снижения ветровой нагрузки и обеспечения необходимой жесткости. Подвесные блоки расположены вдоль стрелы и предназначены для крепления грузового троса. Грузоподъемный механизм крана включает лебедку с двумя режимами работы, что значительно расширяет диапазон его рабочих параметров. Механизм изменения вылета позволяет перемещать тележку вдоль стрелы для точного позиционирования грузов в рабочем радиусе. Поворотный механизм обеспечивает возможность вращения стрелы на 360 градусов.
Система противовеса спроектирована для обеспечения устойчивости крана при различных нагрузках. Она включает разные конфигурации в зависимости от длины стрелы, позволяя адаптировать оборудование к конкретным условиям работы. Кран также оснащен комплексной системой безопасности, включающей ограничители высоты подъема, вылета тележки, момента нагрузки и веса груза. Металлоконструкции крана имеют антикоррозийное покрытие, гарантируя долговечность в различных климатических условиях. Кабина оператора расположена на оптимальной высоте для максимального обзора рабочей зоны.
| Длина стрелы (м) | Вес противовеса (кг) | Вес плиты противовеса (кг) & количество плит (шт.) | ||
| 3000 | 2500 | 1500 | ||
| 65 (1)(2)(3)(4)(5)(6)(7) | 16000 | 1 | 4 | 2 |
| 60 (1)(2)(3)(4)(5)(7) | 14500 | 1 | 4 | 1 |
| 55 (1)(2)(3)(4)(5)(6) | 13000 | 1 | 4 | 0 |
| 50 (1)(2)(3)(4)(5) | 11000 | 1 | 2 | 2 |
| 45 (1)(2)(3)(5)(6) | 9500 | 1 | 2 | 1 |
| 40 (1)(2)(3)(5) | 8000 | 1 | 2 | 0 |
| Грузоподъемный механизм | Кратность запасовки | II | IV | ||||
| Скорость (м/мин) | 0-40 | 0-80 | 0-20 | 0-40 | |||
| Грузоподъемность (т) | 5 | 2,5 | 10 | 5 | |||
| Длина троса (м) | 320 | ||||||
| Мощность (кВт) | 45 | ||||||
| Механизм передвижения грузовой тележки | Скорость передвижения (м/мин) | 0-60 | |||||
| Мощность (кВт) | 5,5 | ||||||
| Поворотный механизм | Скорость (об/мин) | 0-0,6 | |||||
| Мощность (кВт/Н.м) | 2 x 5,5 / 2 x 13000 | ||||||
| Механизм подъема грузовой тали | Скорость (м/мин) | 0,5 | |||||
| Мощность (кВт) | 5,5 | ||||||
| Передвижной механизм | Скорость (м/мин) | 0-17 | |||||
| Мощность (кВт) | 2 x 11 | ||||||
| Напряжение (В) / Частота (Гц) | 380/50 | ||||||
| Общая мощность (без учета механизма подъема грузовой тали и передвижного механизма) (кВт) | 61,5 | ||||||

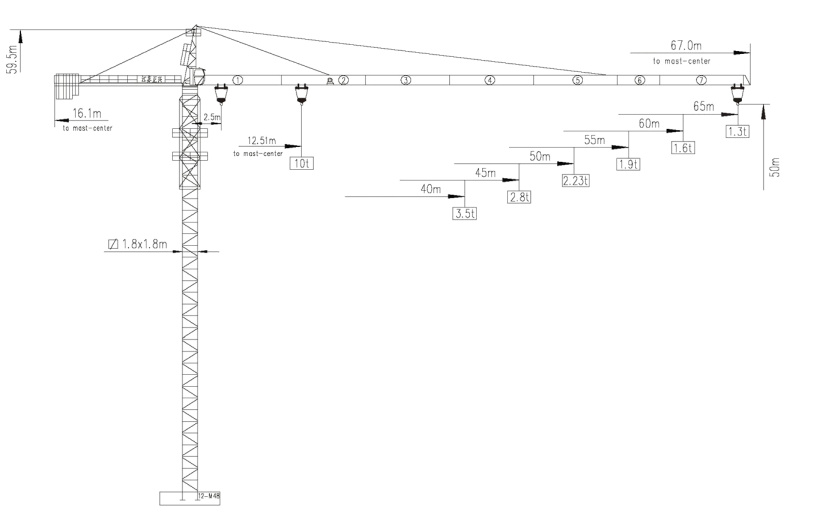

| Длина стрелы (м) | 2,5 | 5 | 8 | 10 | 12 | 15 | 23 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 53 | 55 | 58 | 60 | 63 | 65 | |||
| 65 | II | 2,5 - 23 | (т) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 4,75 | 4,53 | 4,32 | 3,96 | 3,64 | 3,37 | 3,01 | 2,72 | 2,55 | 2,39 | 2,18 | 2 | 1,90 | 1,75 | 1,66 | 1,54 | 1,46 | 1,36 | 1,30 |
| 5 | |||||||||||||||||||||||||||||
| 60 | II | 2,5 - 24,4 | (т) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 4,86 | 4,64 | 4,25 | 3,92 | 3,62 | 3,25 | 2,93 | 2,75 | 2,58 | 2,36 | 2,17 | 2,05 | 1,90 | 1,81 | 1,68 | 1,60 | ||
| 5 | |||||||||||||||||||||||||||||
| 55 | II | 2,5 - 25,3 | (т) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 4,84 | 4,44 | 4,09 | 3,78 | 3,39 | 3,07 | 2,88 | 2,71 | 2,48 | 2,28 | 2,16 | 2 | 1,90 | ||||
| 5 | |||||||||||||||||||||||||||||
| 50 | II | 2,5 - 26,5 | (т) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 4,69 | 4,32 | 4 | 3,60 | 3,25 | 3,05 | 2,87 | 2,63 | 2,43 | 2,23 | ||||||
| 5 | |||||||||||||||||||||||||||||
| 45 | II | 2,5 - 27,8 | (т) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 4,96 | 4,58 | 4,24 | 3,81 | 3,45 | 3,24 | 3,05 | 2,80 | ||||||||
| 5 | |||||||||||||||||||||||||||||
| 40 | II | 2,5 - 29,6 | (т) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 4,92 | 4,57 | 4,11 | 3,72 | 3,50 | ||||||||||
| 5 | |||||||||||||||||||||||||||||
| Длина стрелы (м) | 2,5 | 5 | 8 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 53 | 55 | 58 | 60 | 63 | 65 | |||
| 65 | IV | 2,5 - 12,51 | (т) | 10 | 10 | 10 | 10 | 8,78 | 7,53 | 6,56 | 5,80 | 5,18 | 4,45 | 3,88 | 3,56 | 3,29 | 2,93 | 2,64 | 2,47 | 2,31 | 2,10 | 1,92 | 1,82 | 1,67 | 1,58 | 1,46 | 1,38 | 1,28 | 1,22 |
| IV | 10 | ||||||||||||||||||||||||||||
| 60 | IV | 2,5 - 13,25 | (т) | 10 | 10 | 10 | 10 | 9,39 | 8,05 | 7,03 | 6,22 | 5,56 | 4,78 | 4,17 | 3,84 | 3,54 | 3,17 | 2,85 | 2,67 | 2,50 | 2,28 | 2,09 | 1,98 | 1,82 | 1,73 | 1,60 | 1,52 | ||
| IV | 10 | ||||||||||||||||||||||||||||
| 55 | IV | 2,5-13,72 | (т) | 10 | 10 | 10 | 10 | 9,77 | 8,38 | 7,32 | 6,48 | 5,80 | 4,99 | 4,36 | 4,01 | 3,70 | 3,31 | 2,99 | 2,80 | 2,63 | 2,40 | 2,20 | 2,08 | 1,92 | 1,82 | ||||
| 10 | |||||||||||||||||||||||||||||
| 50 | IV | 2,5-14,36 | (т) | 10 | 10 | 10 | 10 | 10 | 8,84 | 7,72 | 6,84 | 6,13 | 5,27 | 4,61 | 4,24 | 3,92 | 3,52 | 3,17 | 2,97 | 2,79 | 2,55 | 2,35 | 2,22 | ||||||
| 10 | |||||||||||||||||||||||||||||
| 45 | IV | 2,5 - 15,05 | (т) | 10 | 10 | 10 | 10 | 10 | 9,32 | 8,15 | 7,22 | 6,47 | 5,58 | 4,88 | 4,50 | 4,16 | 3,73 | 3,37 | 3,16 | 2,97 | 2,72 | ||||||||
| 10 | |||||||||||||||||||||||||||||
| 40 | IV | 2,5 - 16 | (т) | 10 | 10 | 10 | 10 | 10 | 10 | 8,74 | 7,75 | 6,95 | 6 | 5,25 | 4,84 | 4,49 | 4,03 | 3,64 | 3,42 | ||||||||||
| 10 | |||||||||||||||||||||||||||||
