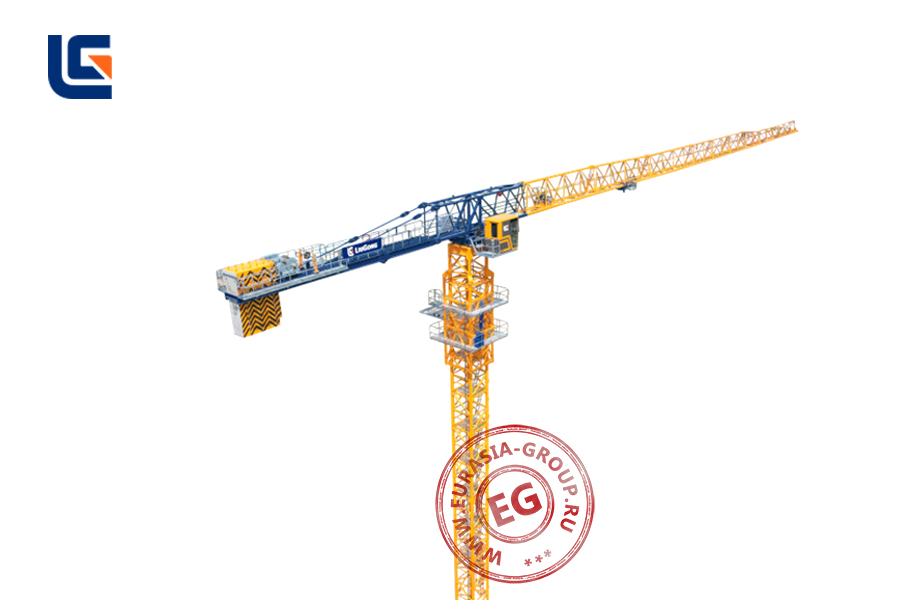

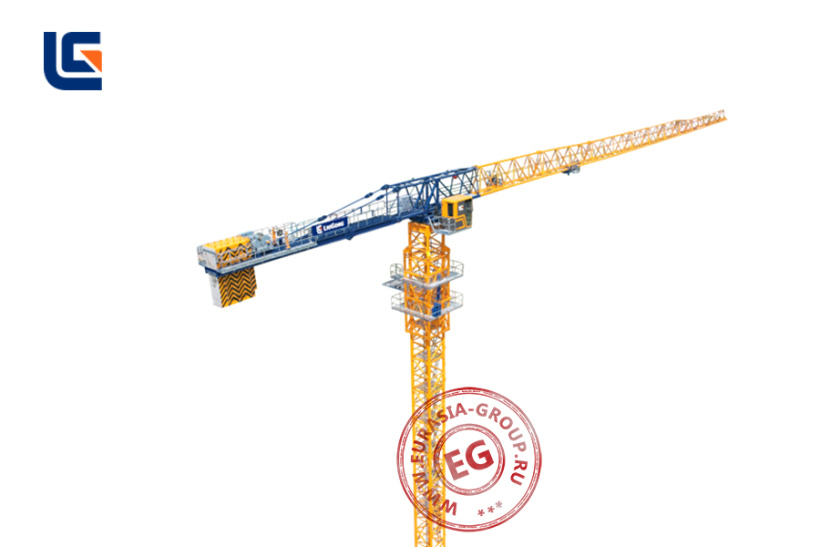

Башенный кран с грузоподъёмностью 20 тонн DH338-7532

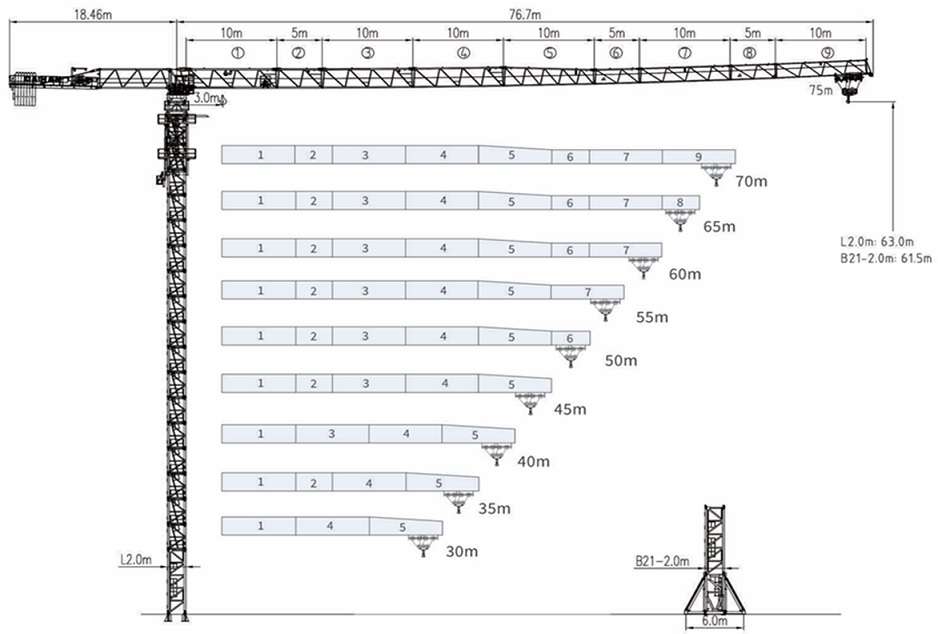

Характеристика противовесов
Размер стрелы (м) | Размер контр-стрелы (м) | Общий вес противовеса (кг) | PHZ3500 (шт.) | PHZ1300 (шт.) | PHZ1000 (шт.) |
75 | 18,46 | 29 900 | 8 | 1 | 1 |
70 | 18,46 | 29 900 | 8 | 1 | 1 |
65 | 18,46 | 29 300 | 8 | 1 | - |
60 | 18,46 | 28 600 | 8 | - | 1 |
55 | 18,46 | 26 400 | 7 | 1 | 1 |
50 | 18,46 | 26 400 | 7 | 1 | 1 |
45 | 18,46 | 24 500 | 7 | - | - |
40 | 18,46 | 22 900 | 6 | 1 | 1 |
35 | 18,46 | 19 400 | 5 | 1 | 1 |
30 | 18,46 | 17 500 | 5 | - | - |
Общие характеристики
Модель | DH338-7532 |

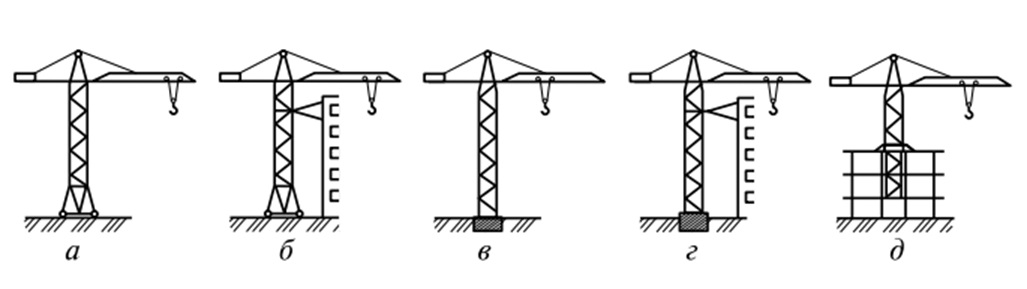

Классификация крана | Башенный, стационарный, с балочной стрелой |
Тип фундамента | Закапываемые опоры |
Размер рядовой опоры (м) | 2 x 2 x 3 |
Крепление между секциями | Штифтовое соединение |
Материал изготовления стрелы и секций | Q460C / Q355В |
Вылет стрелы L – это расстояние по горизонтали от оси вращения поворотной части крана до вертикальной оси грузозахватного органа (крюковой подвески) (м) | 75 |
Грузоподъёмность Q – характеризуется наибольшей допустимой массой рабочего груза, на подъём которого рассчитан кран. Поскольку башенные краны выполняются с переменным вылетом, грузоподъёмность крана устанавливается в зависимости от вылета |
При L = 20 м, Грузоподъёмность Q = 20 Т |
При L = 75 м, Грузоподъёмность Q = 2,2 Т | |
Грузовой момент М есть произведение грузоподъёмности на соответствующий вылет. | Максимальный грузовой момент М = L x Q = 20 x 20 = 400 |
Высота подъёма H – это расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в верхнем рабочем положении (м) | 64,5 |
Глубина опускания h – расстояние по вертикали от уровня фундамента крана до грузозахватного органа, находящимся в нижнем рабочем положении | 3 метра (может быть исполнено в соответствии с требованиями клиента) |
Диапазон подъёма D – расстояние по вертикали между верхним и нижним рабочими положениями грузозахватного органа (м) | 67,5 |
Задний габарит l – это наибольший радиус поворотной части крана (поворотной платформы или противовесной консоли) со стороны, противоположной стреле (м) | 18,46 |
Скорость подъёма (опускания груза) Vп – называется скорость вертикального перемещения рабочего груза (м/мин) |
Максимальное – 100 |
Минимальное – 21 | |
Скорость посадки Vм – называется наименьшая скорость плавной посадки рабочего груза при его монтаже или укладке (м/мин) | 5 |
Частота вращения поворотной части крана n – частота вращения определяется при максимальном вылете с рабочим грузом на крюке и измеряется числом оборотов в минуту. (RPM) | 0-0,07 |
Скорость передвижения тележки Vт – называется скорость передвижения грузовой тележки по горизонтальному пути с наибольшим рабочим грузом (м/мин) | 0-65 |
Установленная мощность Nу – называют суммарную мощность электродвигателей всех рабочих механизмов, установленных на кране (кВт) | 108,5 |
Конструктивная масса – называют массу крана без балласта и противовеса в незаправленном состоянии, т.е. без топлива, масла, смазочных материалов и воды (кг) | 84 700 |
Общая масса – называется полная масса крана с балластом, противовесом в заправленном состоянии (кг) | 111 000 |
Режим работы крана – это характеристика, учитывающая класс использования А (определяемый среднесуточным временем работы механизма Т) и класс нагружения В (определяемый коэффициентом нагрузки Кр) | - |
Наличие приборов безопасности
Ограничитель поворота – предназначен для автоматической остановки механизма поворота после совершения краном с без кольцевым токоприёмником определенного числа оборотов (обычно не более трех), считая от начального положения. | Наличие |
Ограничитель передвижения – предназначен для автоматической остановки механизма передвижения перед подходом крана к тупиковым упорам | Наличие |
Ограничитель высоты подъёма – предназначен для автоматического отключения грузовой лебедки перед подходом крюковой подвески к стреле. | Наличие |
Ограничитель грузоподъёмности – предназначен для автоматического отключения грузовой и стреловой лебедок при подъеме груза, масса которого на 10% превышает номинальную грузоподъёмность крана на данном вылете. | Наличие |
Анемометр – предназначен для измерения мгновенной скорости ветра, автоматического определения опасных по совместному воздействию скорости и продолжительности порывов ветра и включения аварийных звукового и светового сигналов для предупреждения машиниста. | Наличие |
