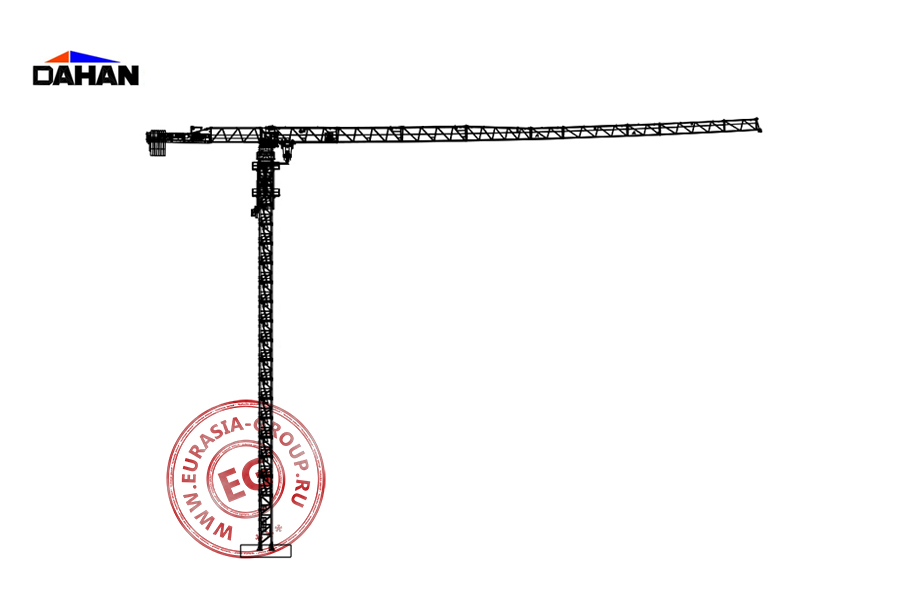

Башенный кран QTZ315(H7527A) представляет собой высокопроизводительное грузоподъемное оборудование, предназначенное для выполнения строительно-монтажных работ на объектах повышенной сложности. Особенностью данной модели является оптимизированная система монтажа и демонтажа, позволяющая минимизировать время, необходимое для перебазирования оборудования между строительными площадками.

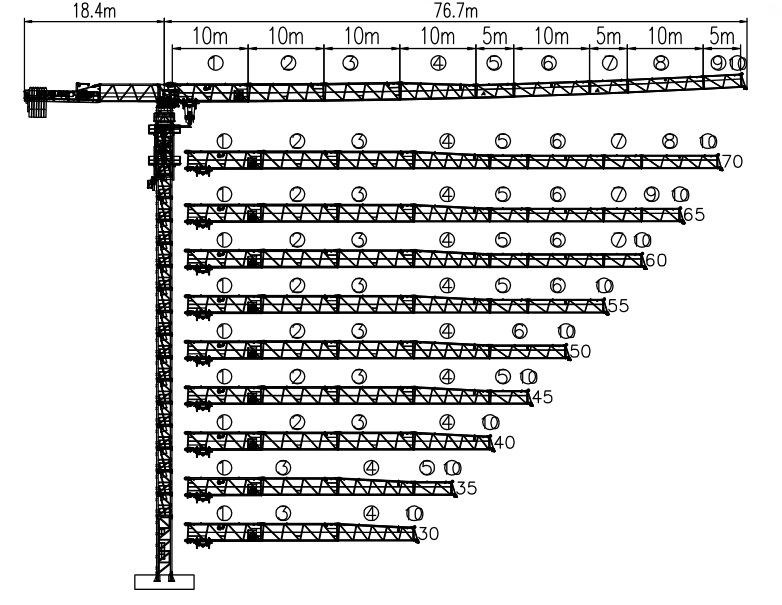

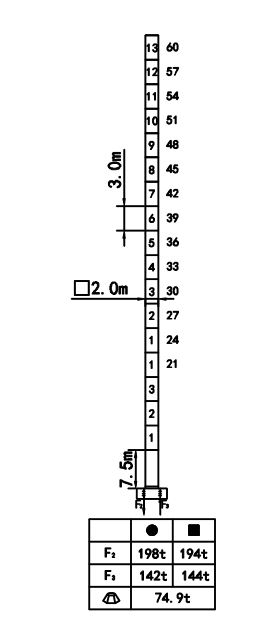

Конструкция крана включает вертикальную башню секционного типа и горизонтальную стрелу с противовесом. Усиленная конструкция башни с многоуровневой системой распорок и диагональных связей обеспечивает исключительную устойчивость при работе с тяжелыми грузами. Вертикальная башня имеет модульную структуру с возможностью наращивания секций по мере увеличения высоты строящегося объекта. Горизонтальная стрела крана отличается значительной длиной и выполнена по ферменной схеме с оптимизированным распределением нагрузки. Такое решение позволяет обеспечить большой радиус действия при сохранении высоких показателей грузоподъемности на максимальном вылете.
В конструкции реализована многоступенчатая система безопасности, включающая ограничители грузоподъемности, автоматическую защиту от перегрузок и механизмы аварийной остановки при приближении к критическим режимам работы. Механизм горизонтального перемещения груза реализован посредством тележки, передвигающейся по направляющим стрелы. Система управления краном размещена в кабине оператора, расположенной в верхней части конструкции на уровне поворотной платформы. Это обеспечивает полный обзор рабочей зоны и точное позиционирование грузов при выполнении монтажных операций.
| Размер стрелы (м) | Размер контр-стрелы (м) | Вес противовеса (кг) | PHZ3500 | PHZ1300 | PHZ600 |
| 75 | 18,4 | 26 400 | 7 | 1 | 1 |
| 70 | 18,4 | 25 800 | 7 | 1 | 0 |
| 65 | 18,4 | 25 100 | 7 | 0 | 1 |
| 60 | 18,4 | 24 500 | 7 | 0 | 0 |
| 55 | 18,4 | 22 900 | 6 | 1 | 1 |
| 50 | 18,4 | 22 900 | 6 | 1 | 1 |
| 45 | 18,4 | 21 600 | 6 | 0 | 1 |
| 40 | 18,4 | 19 400 | 5 | 1 | 1 |
| 35 | 18,4 | 15 300 | 4 | 1 | 0 |
| 30 | 18,4 | 14 000 | 4 | 0 | 0 |
| Грузоподъемный механизм | Модель | 45LVF30 | |||
| Кратность запасовки | II | IV | |||
| Скорость (м/мин) | 0-106 | 0-40 | 0-53 | 0-20 | |
| Грузоподъемность (т) | 1,50 | 6 | 3 | 13 | |
| Длина троса (м) | 560 | ||||
| Мощность (кВт) | 45 | ||||
| Механизм передвижения грузовой тележки | Модель | BP6575X | |||
| Скорость передвижения (м/мин) | 0-65 | ||||
| Мощность (кВт) | 7,5 | ||||
| Поворотный механизм | Модель | 2RVF7.5 | |||
| Скорость (об/мин) | 0-0,6 | ||||
| Мощность (кВт) | 7,5 x 2 | ||||
| Напряжение (В) / Частота (Гц) | 380 (±10%) / 50 | ||||
|
Общая мощность (кВт) |
67,5 | ||||
| Вылет (м) | Запасовка | Момент нагрузки (т·м) | Максимальная грузоподъемность (т) | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| 75 | IV | 20 | 12 | 12 | 9,39 | 7,65 | 6,41 | 5,47 | 4,75 | 4,17 | 3,69 | 3,3 | 2,96 | 2,68 | 2,43 |
| II | 38,5 | 6 | 6 | 6 | 6 | 6 | 5,75 | 5,02 | 4,44 | 3,97 | 3,57 | 3,24 | 2,95 | 2,7 | |
| 70 | IV | 22 | 12 | 12 | 10,41 | 8,47 | 7,09 | 65 | 5,24 | 4,59 | 4,06 | 3,26 | 3,25 | 2,93 | |
| II | 41,8 | 6 | 6 | 6 | 6 | 6 | 6 | 5,51 | 4,86 | 4,33 | 3,89 | 3,52 | 3,2 | ||
| 65 | IV | 23 | 12 | 12 | 10,95 | 8,94 | 7,5 | 6,43 | 5,59 | 4,92 | 4,37 | 3,91 | 3,53 | ||
| II | 44,1 | 6 | 6 | 6 | 6 | 6 | 6 | 5,86 | 5,19 | 4,64 | 4,19 | 3,8 | |||
| 60 | IV | 25 | 12 | 12 | 12 | 9,78 | 8,19 | 7,0 | 68 | 5,34 | 4,73 | 4,23 | |||
| II | 47,2 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5,61 | 5,01 | 4,5 | ||||
| 55 | IV | 26, | 12 | 12 | 12 | 10,21 | 8,55 | 7,3 | 6,34 | 5,56 | 4,93 | ||||
| II | 48,8 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5,83 | 5,2 | |||||
| 50 | IV | 28,5 | 12 | 12 | 12 | 11,34 | 9,55 | 5,21 | 7,16 | 6,33 | |||||
| II | 50 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||||||
| 45 | IV | 28 | 12 | 12 | 12 | 11,09 | 9,26 | 7,89 | 6,83 | ||||||
| II | 45 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||||||
| 40 | IV | 28 | 12 | 12 | 12 | 11,07 | 9,22 | 7,83 | |||||||
| II | 40 | 6 | 6 | 6 | 6 | 6 | 6 | ||||||||
| 35 | IV | 27 | 12 | 12 | 12 | 10,57 | 8,73 | ||||||||
| II | 35 | 6 | 6 | 6 | 6 | 6 | |||||||||
| 30 | IV | 27 | 12 | 12 | 12 | 10,73 | |||||||||
| II | 30 | 6 | 6 | 6 | 6 | ||||||||||
