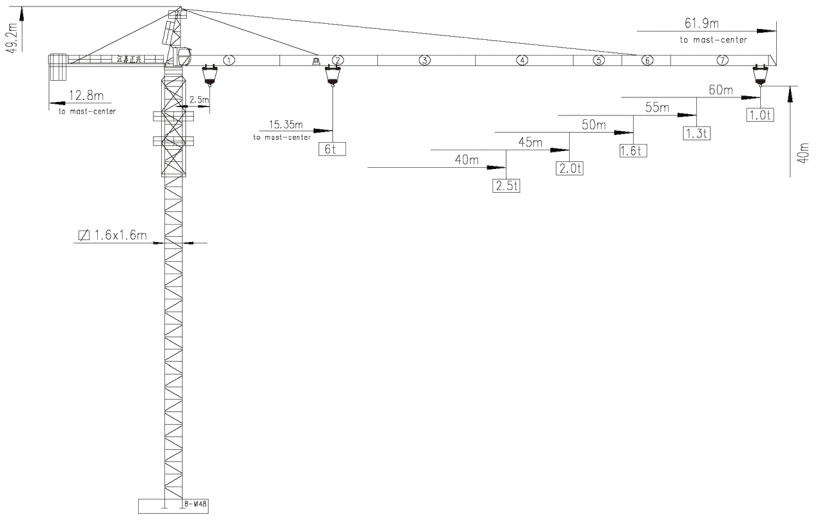

Башенный кран CANMAX QTZ80 представляет собой вертикальную подъемную конструкцию с горизонтальной стрелой. Конструктивно состоит из вертикальной башни решетчатого типа и горизонтальной стрелы с противовесом. Вертикальная башня формируется из секций треугольной решетчатой структуры, обеспечивающих необходимую прочность при минимальном весе. Монтаж башни осуществляется секционно с возможностью наращивания высоты в процессе строительства объекта. Горизонтальная стрела оснащена семью секциями, отвечающими за дистанцию вылета. На стреле размещены три грузовых механизма с подвесными крюками. Конструкция стрелы включает верхнюю и нижнюю поясные фермы с системой раскосов для обеспечения жесткости при работе с грузами. В верхней части башни расположено поворотное устройство, обеспечивающее вращение стрелы. Здесь же размещена кабина управления с панорамным обзором рабочей зоны строительства.
Принцип работы основан на взаимодействии трех основных механизмов: подъемного (вертикальное перемещение груза по тросовой системе), поворотного (вращение верхней части с кабиной и стрелой) и механизма передвижения грузовой каретки по горизонтальной стреле. Задняя часть стрелы оснащена противовесом, балансирующим кран при работе с тяжелыми грузами на максимальном вылете. Система тросов и блоков обеспечивает передачу усилия от приводных механизмов к грузу.

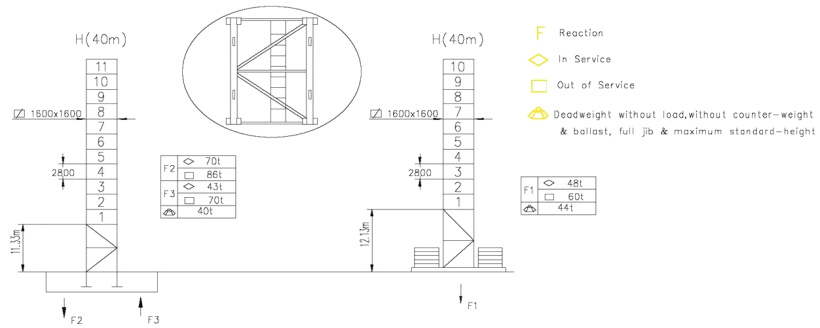

Основа крана устанавливается на специальную опорную раму, равномерно распределяющую нагрузку на фундамент строительной площадки. Башенный кран CANMAX QTZ80 применяется при строительстве многоэтажных зданий, монтаже железобетонных конструкций, возведении производственных объектов и выполнении погрузочно-разгрузочных операций на строительных площадках.
| Длина стрелы (м) | Вес противовеса (кг) | Вес плиты противовеса (кг) & количество плит (шт.) | |
| 3000 | 2000 | ||
| 60 (1)(2)(3)(4)(5)(6)(7) | 18000 | 4 | 3 |
| 55 (1)(2)(3)(4)(6)(7) | 16000 | 4 | 2 |
| 50 (1)(2)(3)(4)(5)(6) | 14000 | 4 | 1 |
| 45 (1)(2)(3)(4)(6) | 13000 | 3 | 2 |
| 40 (1)(2)(3)(5)(6) | 10000 | 2 | 2 |
| Грузоподъемный механизм | Кратность запасовки | II | IV | ||||
| Скорость (м/мин) | 8,5 | 40 | 80 | 4,25 | 20 | 40 | |
| Грузоподъемность (т) | 3 | 3 | 1,5 | 6 | 6 | 3 | |
| Длина троса (м) | 280 | ||||||
| Мощность (кВт) | 5,4 | 24 | 24 | 5,4 | 24 | 24 | |
| Механизм передвижения грузовой тележки | Скорость передвижения (м/мин)/(м) | 42/28 | |||||
| Мощность (кВт) | 2,2/3,3 | ||||||
| Поворотный механизм | Мощность (кВт/Н.м) | 2 x 3,7 / 2 x 8000 | |||||
| Скорость (об/мин) | 0,63 | ||||||
| Механизм подъема грузовой тали | Скорость (м/мин) | 0,5 | |||||
| Мощность (кВт) | 5,5 | ||||||
| Напряжение (В) / Частота (Гц) | 380/50 | ||||||
| Общая мощность (без учета механизма подъема грузовой тали) (кВт) | 34,7 | ||||||
| Длина стрелы (м) | 2,5 | 5 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 53 | 55 | 58 | 60 | |||
| 60 | II |
2,5 - 27,6 |
(т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,95 | 2,70 | 2,48 | 2,21 | 1,98 | 1,84 | 1,72 | 1,56 | 1,42 | 1,34 | 1,22 | 1,15 | 1,06 | 1 |
| 3 | |||||||||||||||||||||||||||
| 55 | II |
2,5 - 29,8 |
(т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,97 | 2,74 | 2,44 | 2,19 | 2,05 | 1,92 | 1,74 | 1,59 | 1,50 | 1,37 | 1,30 | ||
| 3 | |||||||||||||||||||||||||||
| 50 | II |
2,5-31,15 |
(т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,90 | 2,59 | 2,33 | 2,17 | 2,04 | 1,85 | 1,70 | 1,60 | ||||
| 3 | |||||||||||||||||||||||||||
| 45 | II | 2,5 - 32,95 | (т) | 3 | 3 | 3 | 100 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,78 | 2,50 | 2,34 | 2,19 | 2 | ||||||
| 3 | |||||||||||||||||||||||||||
| 40 | II |
2,5 - 54,65 |
(т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,96 | 2,67 | 2,50 | ||||||||
| 3 | |||||||||||||||||||||||||||
| Длина стрелы (м) | 2,5 | 5 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 53 | 55 | 58 | 60 | |||
| 60 | IV |
2,5 - 15,35 |
(т) | 6 | 6 | 6 | 6 | 6 | 6 | 4,96 | 4,37 | 3,89 | 3,31 | 2,87 | 2,62 | 2,40 | 2,13 | 1,90 | 1,76 | 1,64 | 1,48 | 1,34 | 1,26 | 1,14 | 1,07 | 0,98 | 0,92 |
| 6 | |||||||||||||||||||||||||||
| 55 | IV |
2,5 - 16,55 |
(т) | 6 | 6 | 6 | 6 | 6 | 6 | 5,43 | 4,79 | 4,26 | 3,64 | 3,16 | 2,88 | 2,66 | 2,36 | 2,11 | 1,97 | 1,84 | 1,66 | 1,51 | 1,42 | 1,29 | 1,22 | ||
| 6 | |||||||||||||||||||||||||||
| 50 | IV |
2,5 - 17,30 |
(т) | 6 | 6 | 6 | 6 | 6 | 6 | 5,72 | 5,05 | 4,50 | 3,85 | 3,34 | 3,06 | 2,82 | 2,51 | 2,25 | 2,09 | 1,96 | 1,77 | 1,62 | 1,52 | ||||
| 6 | |||||||||||||||||||||||||||
| 45 | IV |
2,5 - 18,25 |
(т) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5,38 | 4,80 | 4,12 | 3,58 | 3,28 | 3,03 | 2,70 | 2,42 | 2,26 | 2,11 | 1,92 | ||||||
| 6 | |||||||||||||||||||||||||||
| 40 | IV |
2,5 - 19,18 |
(т) | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5,71 | 5,10 | 4,38 | 3,81 | 3,50 | 3,23 | 2,88 | 2,59 | 2,42 | ||||||||
| 6 | |||||||||||||||||||||||||||
