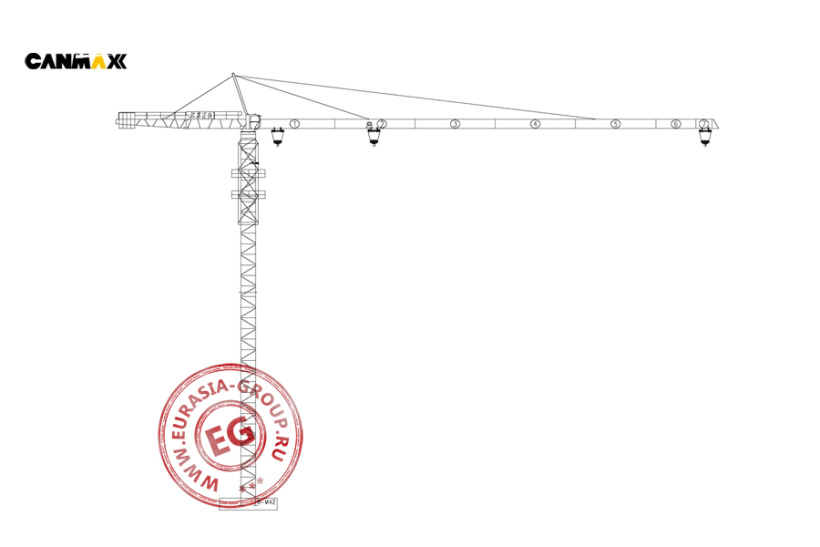

Башенный кран CANMAX QTZ80 представляет собой вертикальную подъемную конструкцию с горизонтальной стрелой. Состоит из решетчатой башни и горизонтальной стрелы с противовесной консолью. Вертикальная часть сформирована секционной решетчатой структурой треугольного профиля, обеспечивающей оптимальное соотношение прочности и веса. Башня крепится на фундаментную опорную плиту, распределяющую нагрузку. Горизонтальная стрела разделена на семь секций с нумерацией для контроля дистанции вылета. На стреле размещены три грузоподъемных механизма с крюковыми подвесами. Конструкция стрелы объединяет верхний и нижний пояса, связанные диагональными раскосами для придания жесткости. В верхней части башни установлен поворотный механизм, обеспечивающий вращение на 360 градусов. Рядом находится кабина оператора с панорамным обзором рабочей зоны.
Работа основана на совместном функционировании трех систем: подъемной (вертикальное перемещение груза), поворотной (вращение верхней части) и системы горизонтального перемещения каретки по стреле. Тросовая система передает усилие от лебедочных механизмов к грузу. Задняя часть стрелы оснащена противовесом, обеспечивающим стабильность при подъеме тяжелых элементов на значительном вылете. Тросовые растяжки дополнительно укрепляют конструкцию стрелы.
Модульный принцип сборки упрощает транспортировку и монтаж на строительной площадке. При возведении высотных зданий башня наращивается дополнительными секциями по мере необходимости. CANMAX QTZ80 применяется при строительстве жилых и промышленных объектов, монтаже железобетонных конструкций и обеспечении материально-технического снабжения строительного процесса.
| Длина стрелы (м) | Вес противовеса (кг) | Вес плиты противовеса (кг) & количество плит (шт.) | |
| 2200 | 1100 | ||
| 58 (1)(2)(3)(4)(5)(6)(7) | 11000 | 4 | 2 |
| 53 (1)(2)(3)(4)(5)(7) | 9900 | 4 | 1 |
| 48 (1)(2)(3)(5)(6)(7) | 8800 | 4 | 0 |
| 43 (1)(2)(3)(5)(7) | 7700 | 3 | 1 |
| Грузоподъемный механизм | Кратность запасовки | II | IV | ||||
| Скорость (м/мин) | 8,5 | 40 | 80 | 4,25 | 20 | 40 | |
| Грузоподъемность (т) | 3 | 3 | 1,5 | 6 | 6 | 3 | |
| Длина троса (м) | 280 | ||||||
| Мощность (кВт) | 5,4 | 24 | 24 | 5,4 | 24 | 24 | |
| Механизм передвижения грузовой тележки | Скорость передвижения (м/мин)/(м) | 42/28 | |||||
| Мощность (кВт) | 2,2/3,3 | ||||||
| Поворотный механизм | Мощность (кВт/Н.м) | 2 x 3,7 / 2 x 8000 | |||||
| Скорость (об/мин) | 0,63 | ||||||
| Механизм подъема грузовой тали | Скорость (м/мин) | 0,5 | |||||
| Мощность (кВт) | 5,5 | ||||||
| Напряжение (В) / Частота (Гц) | 380/50 | ||||||
| Общая мощность (без учета механизма подъема грузовой тали) (кВт) | 34,7 | ||||||
| Длина стрелы (м) | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 43 | 44 | 46 | 48 | 50 | 52 | 53 | 54 | 56 | 58 | |||
| 58 | II | 2,5 - 26,25 | (т) | 3 | 3 | 3 | З | 3 | 3 | 2,90 | 2,77 | 2,54 | 2,34 | 2,16 | 2 | 1,86 | 1,74 | 1,62 | 1,57 | 1,52 | 1,43 | 1,34 | 1,26 | 1,19 | 1,15 | 1,2 | 1,06 | 1 |
| 3 | ||||||||||||||||||||||||||||
| 53 | II | 2,5 - 28,4 | (т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,92 | 2,58 | 2,39 | 2,22 | 2,07 | 1,93 | 1,81 | 1,75 | 1,70 | 1,59 | 1,50 | 1,42 | 1,34 | 1,30 | |||
| 3 | ||||||||||||||||||||||||||||
| 48 | II | 2,5 - 30,3 | (т) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2,76 | 2,60 | 2,42 | 2,26 | 2,11 | 1,98 | 1,92 | 1,86 | 1,75 | 1,65 | ||||||
| 3 | ||||||||||||||||||||||||||||
| 43 | II | 2,5 - 31,85 | (т) | 3 | 3 | 3 | 3 | 3 | 30 | З | 3 | 3 | 2,99 | 2,77 | 2,58 | 2,41 | 2,25 | 2,11 | 2,05 | |||||||||
| 3 | ||||||||||||||||||||||||||||
| Длина стрелы (м) | 15 | 16 | 18 | 20 | 22 | 24 | 27 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 43 | 44 | 46 | 48 | 50 | 52 | 53 | 54 | 56 | 58 | |||
| 58 | IV | 2,5 - 14,6 | (т) | 5,81 | 5,39 | 4,68 | 4,12 | 3,67 | 3,30 | 2,85 | 2,72 | 2,49 | 2,29 | 2,11 | 1,95 | 1,81 | 1,69 | 1,57 | 1,52 | 1,47 | 1,38 | 1,29 | 1,21 | 1,14 | 1,10 | 1,07 | 1,01 | 0,95 |
| 6 | ||||||||||||||||||||||||||||
| 53 | IV | 2,5 - 15,75 | (т) | 6 | 5,89 | 5,13 | 4,52 | 4,03 | 3,63 | 3,06 | 2,87 | 2,70 | 2,53 | 2,34 | 2,17 | 2,02 | 1,88 | 1,76 | 1,70 | 1,65 | 1,54 | 1,45 | 1,37 | 1,29 | 1,25 | |||
| 6 | ||||||||||||||||||||||||||||
| 48 | IV | 2,5 - 16,8 | (т) | 6 | 6 | 5,54 | 4,89 | 4,37 | 3,93 | 3,43 | 3,26 | 3,01 | 2,76 | 2,55 | 2,37 | 2,21 | 2,06 | 1,93 | 1,87 | 1,81 | 170 | 1,60 | ||||||
| 6 | ||||||||||||||||||||||||||||
| 43 | IV | 2,5 - 17,65 | (т) | 6 | 6 | 5,86 | 5,18 | 4,63 | 4,17 | 3,64 | 3,46 | 3,18 | 2,94 | 2,72 | 2,53 | 2,36 | 2,20 | 2,06 | 2 | |||||||||
| 6 | ||||||||||||||||||||||||||||
