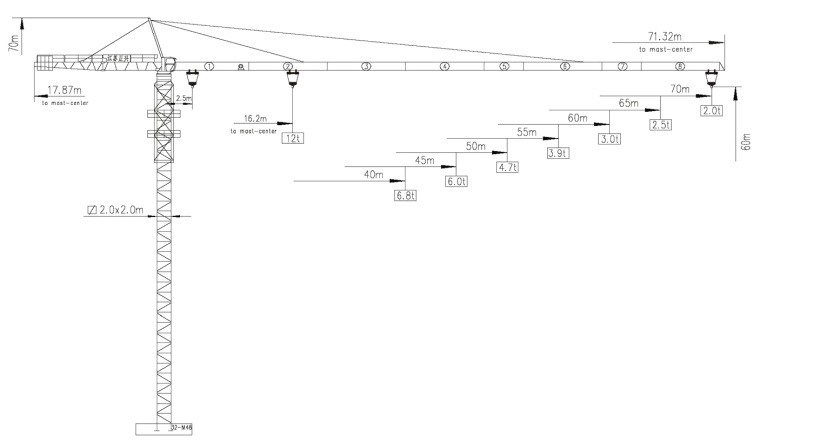

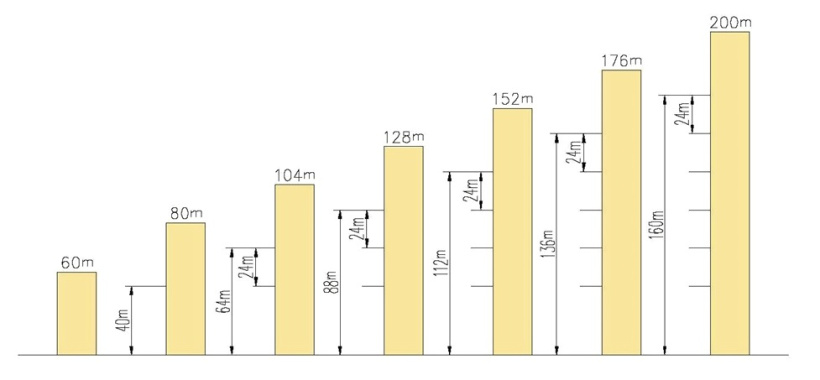

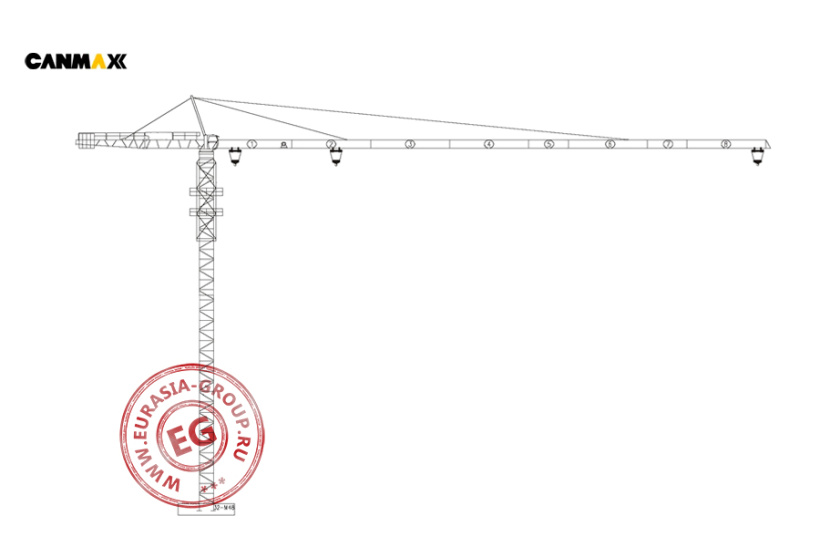

Башенный кран CANMAX QTZ200 (TC7020-12T) представляет собой высокотехнологичный грузоподъемный механизм стационарного типа с горизонтальной стреловой системой, предназначенный для реализации строительно-монтажных технологических операций в условиях стационарных строительных площадок. Конструктивная схема крана включает следующие основные структурные элементы: несущее основание, модульную вертикальную башню решетчатой геометрии, горизонтальную стреловую систему секционного исполнения и балансировочный противовес. Архитектура башни предусматривает наращивание секционных модулей для достижения требуемых высотных параметров.
Стреловая конструкция представляет собой восьмисекционную пространственную ферму с оптимизированной аэродинамической геометрией, обеспечивающей минимизацию ветровой нагрузки при сохранении высоких показателей жесткости несущих элементов. Специализированные подвесные такелажные блоки размещены вдоль силового каркаса для фиксации грузового троса. Силовой привод крана реализован через двухрежимный лебедочный механизм с прецизионной системой позиционирования грузотранспортной тележки. Поворотный механизм обеспечивает пространственную ориентацию стрелы в горизонтальной плоскости.
Система противовеса интегрирована с несущими конструкциями и оптимизирована под вариативные схемы нагружения. Конфигурация противовесных элементов адаптируется в зависимости от длины стреловой системы. Система безопасности крана включает многоуровневые ограничители предельной высоты подъема, максимального вылета тележки, критического момента нагрузки и предельной массы транспортируемого груза.
| Длина стрелы (м) | Вес противовеса (кг) | Вес плиты противовеса (кг) & количество плит (шт.) | ||
| 3600 | 1650 | 1100 | ||
| 70 (1)(2)(3)(4)(5)(6)(7)(8) | 23500 | 5 | 2 | 2 |
| 65 (1)(2)(3)(4)(6)(7)(8) | 21850 | 5 | 1 | 2 |
| 60 (1)(2)(3)(4)(6)(8) | 19100 | 5 | 0 | J |
| 55 (1)(2)(3)(4)(6)(7) | 17150 | 4 | 1 | 1 |
| 50 (1)(2)(3)(4)(6) | 15500 | 4 | 0 | 3 |
| 45 (1)(2)(3)(6)(7) | 14400 | 4 | 0 | 0 |
| 40 (1)(2)(3)(6) | 12450 | 3 | 1 | 0 |
| Грузоподъемный механизм | Кратность запасовки | II | IV | ||||
| Скорость (м/мин) | 0-85 | 0-42,5 | |||||
| Грузоподъемность (т) | 6 | 12 | |||||
| Длина троса (м) | 350 | ||||||
| Мощность (кВт) | 55 | ||||||
| Механизм передвижения грузовой тележки | Скорость передвижения (м/мин) | 0-60 | |||||
| Мощность (кВт) | 7,5 | ||||||
| Поворотный механизм | Скорость (об/мин) | 0-0,6 | |||||
| Мощность (кВт/Н.м) | 2 x 7,5 / 2 x 16000 | ||||||
| Механизм подъема грузовой тали | Скорость (м/мин) | 0,5 | |||||
| Мощность (кВт) | 7,5 | ||||||
| Передвижной механизм | Скорость (м/мин) | 0-17 | |||||
| Мощность (кВт) | 2 x 11 | ||||||
| Напряжение (В) / Частота (Гц) | 380/50 | ||||||
| Общая мощность (без учета механизма подъема грузовой тали и передвижного механизма) (кВт) | 77,5 | ||||||
