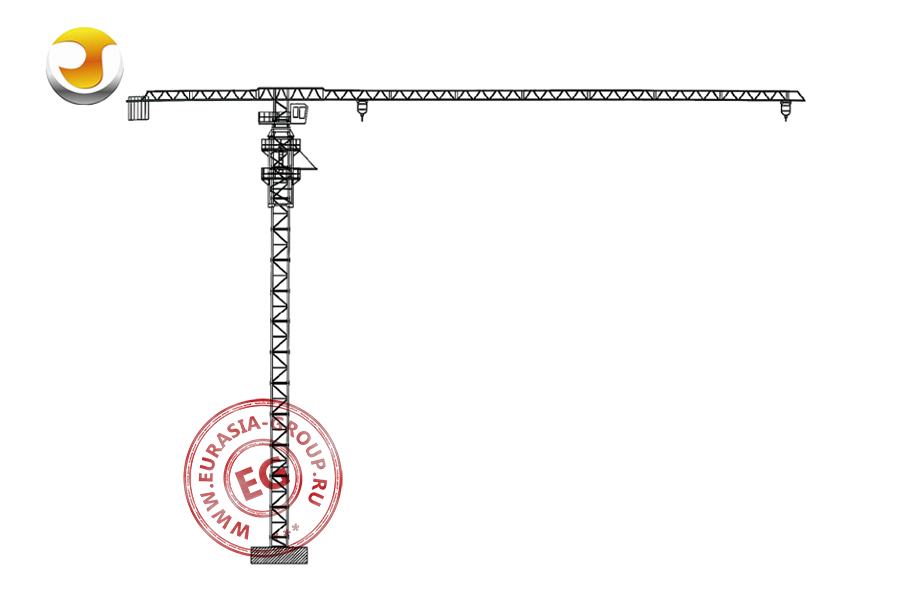

Башенный кран без оголовка TAVOL QTZ50-5010 представляет собой современное грузоподъемное оборудование, отличающееся особой конструкцией верхней части. Ключевая особенность данной модели – отсутствие оголовка. В отличие от традиционных башенных кранов, где оголовок служит верхней опорной частью для размещения канатных блоков и элементов крепления, в данной конструкции эта часть исключена. Все механизмы крепления и управления стрелой интегрированы непосредственно в поворотную платформу.
Основу конструкции составляет вертикальная решетчатая башня, установленная на прочном фундаменте. Она имеет секционную конструкцию, позволяющую наращивать ее высоту в зависимости от требований проекта. В верхней части башни размещен поворотный механизм, непосредственно на котором крепится горизонтальная стрела решетчатой конструкции и значительной длины. По стреле перемещается грузовая тележка с подвешенным крюковым блоком. На стреле размещено несколько грузоподъемных механизмов, обеспечивающих распределение нагрузки. Противовесная консоль с балластом уравновешивает рабочую стрелу, обеспечивая устойчивость крана при работе с грузами.
Отсутствие оголовка в конструкции существенно упрощает монтаж и демонтаж крана, сокращая время и трудозатраты на сборочные операции. Данная модель отличается повышенной устойчивостью к ветровым нагрузкам благодаря уменьшенной парусности верхней части. Это позволяет эксплуатировать оборудование в более сложных погодных условиях без снижения безопасности работ. В средней части башни располагается кабина управления, обеспечивающая оператору оптимальный обзор рабочей зоны.
| Модель | QTZ50-5010 |
| Материал основного пояса секции башни | Уголок размером 160 x 160 x 14 мм |
| Длина стрелы (м) | 50 |
| Грузоподъемность на максимальном вылете (т) | 1 |
| Максимальная грузоподъемность (т) | 4 |
| Максимальная высота (м) | 120 |
| Скорость подъема (м/мин) | a=2: 70/35/9 |
| a=4: 35/17,5/4,5 | |
| Мощность подъемного двигателя (кВт) | 15/15/4 |
| Скорость перемещения тележки (м/мин) | 39/26 |
| Мощность двигателя тележки (кВт) | 1,5/2,2 |
| Скорость поворота (м/мин) | 0,72 |
| Мощность поворотного двигателя (кВт) | 3,7 |
| Скорость самоподъема (м/мин) | 0,4 |
| Мощность двигателя самоподъема (кВт) | 4 |

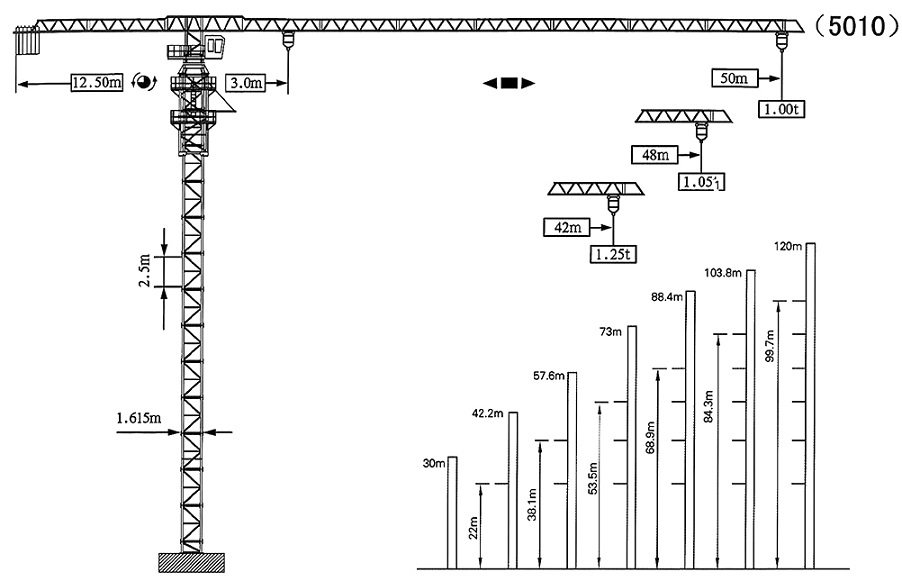

| Размер секции мачты (м) | 1,6 x 1,6 x 2,5 |
| Свободностоящая высота (м) | 30 |
| Диапазон (м) | 3-15,2 | 16 | 18 | 20 | 22 | 24 | 26 | 28,4 | 30 | 32 | 34 | 36 | 38 | |
| Нагрузка (т) | A=2 | 4 | 3,8 | 3,34 | 2,98 | 2,68 | 2,4 | 2,22 | 2,03 | 1,88 | 1,74 | 1,62 | 1,5 | 1,41 |
| A=4 | 2 | 1,95 | 1,84 | 1,72 | 1,6 | 1,51 | ||||||||
| Диапазон (м) | 40 | 42 | 44 | 46 | 48 | 50 | - | - | - | - | - | - | - | |
| Нагрузка (т) | A=2 | 1,33 | 1,25 | 1,18 | 1,11 | 1,05 | 1 | - | - | - | - | - | - | - |
| A=4 | 1,43 | 1,35 | 1,28 | 1,16 | 1,1 | 1,05 | - | - | - | - | - | - | - | |
