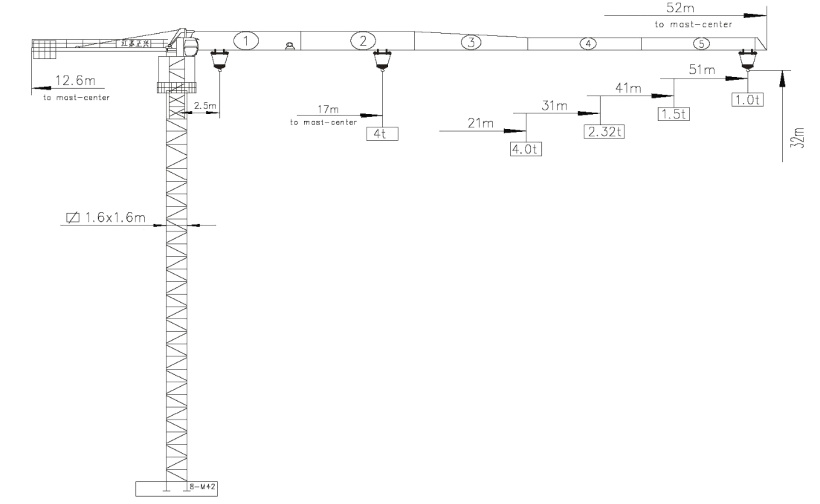

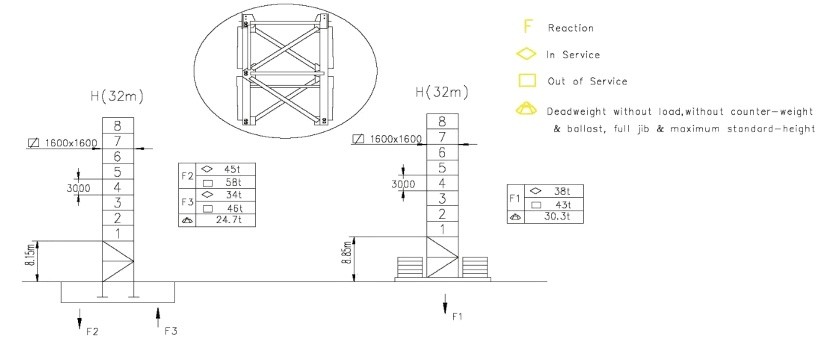

Башенный кран CANMAX QTZ100 относится к категории кранов без оголовка, где горизонтальная стрела непосредственно интегрирована с верхней частью башни. Данная конструкция представляет собой вертикальную башню решетчатого типа с закрепленной на ней горизонтальной стрелой. Основа крана выполнена в виде вертикальной мачты из стальных треугольных решетчатых секций, обеспечивающих необходимую прочность и устойчивость при работе с грузами. Башня устанавливается на специальную опорную раму, равномерно распределяющую нагрузку на фундамент.
Горизонтальная стрела имеет пять секций для определения дистанции вылета. На стреле размещены три грузовых механизма с подвесными крюками. Конструкция стрелы включает верхнюю и нижнюю поясные фермы, соединенные раскосной системой для обеспечения жесткости. Поворотный механизм в верхней части башни обеспечивает вращение стрелы на полный круг, создавая круговую рабочую зону. Управление краном осуществляется из кабины, расположенной таким образом, чтобы оператор имел максимальный обзор рабочей площадки.

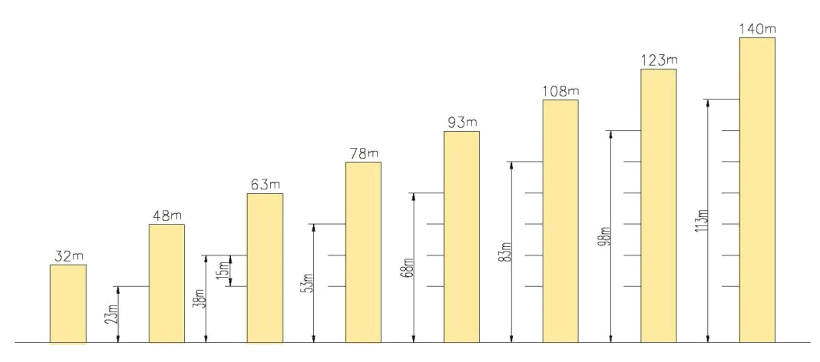

Принцип работы основан на взаимодействии трех основных механизмов: грузоподъемного (обеспечивающего вертикальное перемещение груза), поворотного (вращение стрелы) и механизма передвижения грузовой каретки по горизонтальной стреле. Комбинация этих движений позволяет точно доставлять строительные материалы и конструкции в любую точку зоны обслуживания. Конструкция без оголовка упрощает обслуживание крана и снижает ветровую нагрузку на верхнюю часть. Задняя часть стрелы оснащена противовесом, уравновешивающим систему при работе с тяжелыми грузами на максимальном вылете. Модульная система крана обеспечивает возможность наращивания высоты по мере необходимости.
| Длина стрелы (м) | Вес противовеса (кг) | Вес плиты противовеса (кг) & количество плит (шт.) | |
| 2500 | 2000 | ||
| 51 (1)(2)(3)(4)(5) | 9500 | 3 | 1 |
| 41 (1)(2)(3)(4) | 7500 | 3 | 0 |
| 31 (1)(2)(3) | 5000 | 2 | 0 |
| 21 (1)(3) | 4500 | 1 | 1 |
| Грузоподъемный механизм | Кратность запасовки | II | IV | ||||
| Скорость (м/мин) | 9,2 | 31,3 | 62,7 | 4,6 | 15,6 | 31,4 | |
| Грузоподъемность (т) | 2 | 2 | 1 | 4 | 4 | 2 | |
| Длина троса (м) | 240 | ||||||
| Мощность (кВт) | 4 | 15 | 15 | 4 | 15 | 15 | |
| Механизм передвижения грузовой тележки | Скорость передвижения (м/мин)/(м) | 40/20 | |||||
| Мощность (кВт) | 1,5/2,4 | ||||||
| Поворотный механизм | Мощность (кВт/Н.м) | 7,5/13000 | |||||
| Скорость (об/мин) | 0,63 | ||||||
| Механизм подъема грузовой тали | Скорость (м/мин) | 0,5 | |||||
| Мощность (кВт) | 5,5 | ||||||
| Напряжение (В) / Частота (Гц) | 380/50 | ||||||
| Общая мощность (без учета механизма подъема грузовой тали) (кВт) | 24,9 | ||||||
| Длина стрелы (м) | 2,5 | 5 | 8 | 10 | 12 | 15 | 18 | 21 | 23 | 26 | 28 | 31 | 33 | 36 | 38 | 41 | 43 | 46 | 48 | 51 | |||
| 51 | II | 2,5 - 30,45 | (т) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1,96 | 1,81 | 1,62 | 1,51 | 1,36 | 1,27 | 1,16 | 1,09 | 1 |
| 2 | |||||||||||||||||||||||
| 41 | II | 2,5 - 32,75 | (т) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1,98 | 1,78 | 1,66 | 1,50 | ||||
| 2 | |||||||||||||||||||||||
| 31 | II | 2,5 - 31 | (т) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||||
| 2 | |||||||||||||||||||||||
| 21 | II | 2,5 - 21 | (т) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||||||||
| 2 | |||||||||||||||||||||||
| Длина стрелы (м) | 2,5 | 5 | 8 | 10 | 12 | 15 | 18 | 21 | 23 | 26 | 28 | 31 | 33 | 36 | 38 | 41 | 43 | 46 | 48 | 51 | |||
| 51 | IV | 2,5 - 17 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 3,74 | 3,12 | 2,79 | 2,40 | 2,19 | 1,93 | 1,78 | 1,59 | 1,48 | 1,33 | 1,24 | 1,13 | 1,06 | 0,97 |
| 4 | |||||||||||||||||||||||
| 41 | IV | 2,5 - 1,25 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3,39 | 3,05 | 2,63 | 2,40 | 2,11 | 1,95 | 1,75 | 1,63 | 1,47 | ||||
| 4 | |||||||||||||||||||||||
| 31 | IV | 2,5 - 19,65 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3,70 | 3,33 | 2,87 | 2,63 | 2,32 | ||||||||
| 4 | |||||||||||||||||||||||
| 21 | IV | 2,5 - 21 | (т) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||||||||
| 4 | |||||||||||||||||||||||
