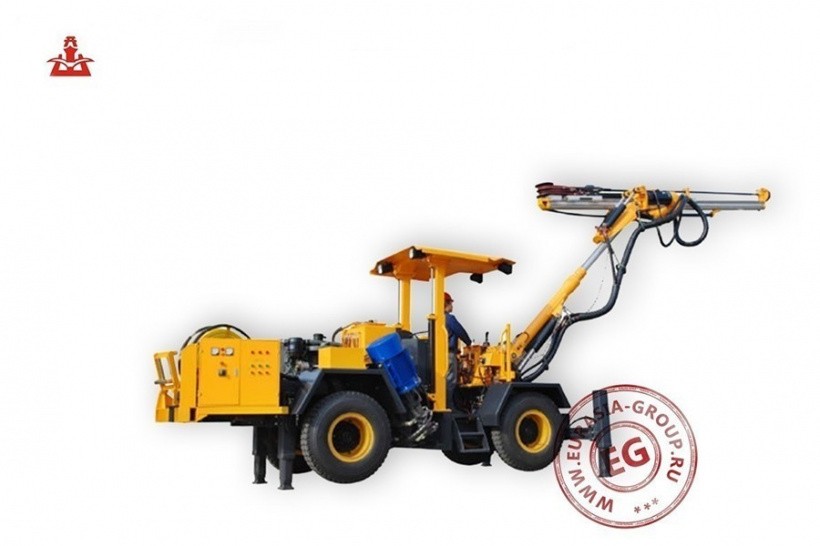

Передвижная буровая установка для бурения проходных тоннелей ZD132 представляет собой автономное автоматизированное гидропневматическое устройство, предназначенное для строительства горизонтальных и слабонаклонных тоннелей. В связи с тем, что изделие является достаточно компактным образцом из данной классификации установок, оно может быть дополнительно использовано при добыче полезных ископаемых.
Проходческая буровая установка ZD132 оснащается дизельным двигателем с низким уровнем выбросов и размещается на базе полноприводного колёсного шасси с двумя мостами, что позволяет разворачиваться на минимальном радиусе и перемещаться по площадкам бурения со скоростью 12 км/час. Основные приводные механизмы и системы скрыты под защитным кожухом. Гидравлическая система прямого управления включает блок гидравлических насосов, маслобак, подкачивающий маслонасос, охлаждающую систему и систему фильтрации. Буровая мачта служит для выбора вектора бурения и направления работы бурового перфоратора. На борту установлен воздушный компрессор. В ходе непосредственной работы устойчивость машины обеспечивается четырьмя домкратами. В задней части машины предусмотрена катушка с электрическим кабелем.
Самоходная буровая установка ZD132 в срединной части оборудована рабочим местом (платформой) оператора, в области которого сконцентрированы механизмы управления и датчики показателей рабочих параметров. В дополнительной поставке машина может оборудоваться кабиной с системой кондиционирования воздуха и функцией подогрева. Для обеспечения работы в тёмное время суток навес рабочего места оборудован четырьмя осветительными прожекторами.
Ходовая часть
| Модель | CT10D |
| Двигатель | DEUTZ F4L912 |
| Мощность (кВт) | 46 |
| Скорость хода (км/ч) | 12 |
Гидравлическая передача
| Модель | AT1531 |
| Угол подъема (°) | 30 |
| Расстояние движения (мм) | 3660 |
| Угол понижения (°) | 50 |
| Наращивание длины (мм) | 1200 |
| Угол качания (°) | влево: 45, вправо: 45 |
Гидравлика
| Мощность (кВт) | 37 |
| Максимальное давление (МПа) | 25 |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
Воздушный компрессор
| Мощность (кВт) | 4кВт |
| Рабочее давление (МПа) | 0,3 - 0,5 |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
Гидравлическое буровое долото
| Модель | DZYG32 |
| Крутящий момент (Н/м) | 200 |
| Частота удара (Гц) | 40 - 60 |
| Вес (кг) | 112 |
Гидравлическая стрела
| Модель | BH1 |
| Длина (мм) | 1250 |
| Угол подъема (°) | 50 |
| Угол понижения (°) | 30 |
| Угол качания (°) | влево: 45, вправо: 45 |
Габаритные размеры и вес
| Габаритные размеры (при транспортировке) (Д х Ш х В) (мм) | 10500 х 2050 х 2310 |
| Вес (т) | 11 тон |
