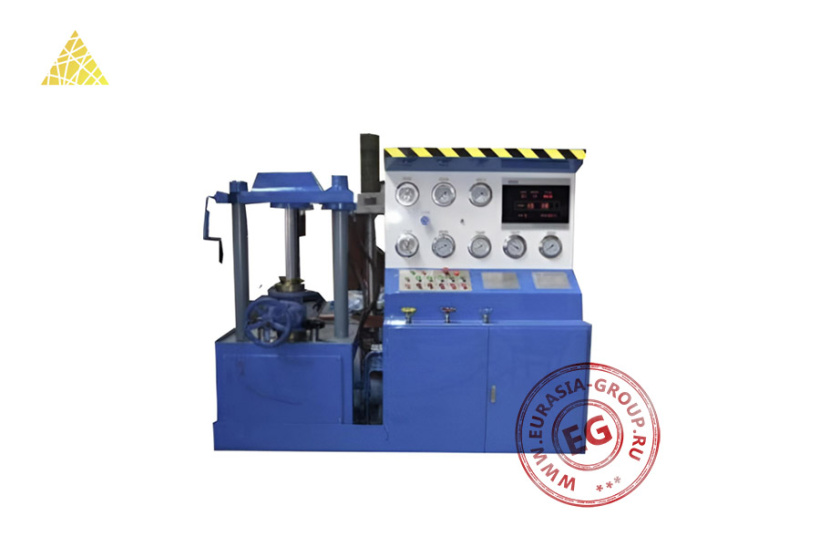

Испытательный стенд для клапанов YFJ-L300 представляет собой комплексную установку для гидравлических испытаний запорной арматуры, соответствующую требованиям нормативной документации. Оборудование интегрирует гидравлическую систему, электрическое управление, насосные станции высокого и низкого давления, измерительные приборы и зажимные механизмы. Стенд предназначен для тестирования фланцевых задвижек, шаровых кранов и запорных клапанов диаметром от DN15 до DN300, обеспечивая проведение испытаний на прочность и герметичность.
Технологический процесс начинается с фиксации клапана на рабочем столе через систему синхронизированных гидравлических захватов. Верхний силовой цилиндр с поворотной балкой адаптируется под различную длину изделий. Пневматический насос высокого давления создает усилие до 1,5 от номинального значения с автоматическим реверсированием. Стандартизированный процесс включает заполнение системы, выдержку под давлением с фиксацией времени и безопасный сброс. Ключевой особенностью является блокировка зажимного механизма при наличии давления в системе.
Конструктивные преимущества включают торцевое уплотнение с O-образным кольцом для визуального контроля утечек, систему рычагов для равномерного зажима и возможность испытаний жидкостью и газом. Комплектация включает пару плоских заглушек для указанного диапазона давлений, в то время как другие специальные заглушки заказчик должен приобрести самостоятельно, как и гидравлическое масло марки 46#, пятижильный кабель, пневмопровод с внешним диаметром 10 мм и компрессор, способный обеспечивать давление 8 бар.
| Модель | YFJ-L300 (DN15-300) |
| Типы клапанов | Задвижки / шаровые / обратные / шаровые / управляющие / клапаны из кованой стали |
| Длина конструкции испытательного клапана (мм) | 130/432 | |
| Диаметр фланца испытательного клапана (мм) | 95/300 | |
| Толщина фланца испытательного клапана (мм) | 14/41,5 | |
| Расстояние между уплотнительными дисками (мм) | 120/480 | |
| Цилиндр верхнего давления | Диаметр (мм) | 120 |
| Количество (шт.) | 1 | |
| Зажимной цилиндр | Диаметр (мм) | 80 |
| Количество (шт.) | 3 | |
| Максимальное усилие зажима (т) | 30 | |
| Длина конструкции испытательного клапана (мм) | 203/648 | |
| Диаметр фланца испытательного клапана (мм) | 195/485 | |
| Толщина фланца испытательного клапана (мм) | 20/46 | |
| Расстояние между уплотнительными дисками (мм) | 170/690 | |
| Расстояние между колоннами по горизонтали (мм) | 590 | |
| Цилиндр верхнего давления | Диаметр (мм) | 150 |
| Количество (шт.) | 1 | |
| Зажимной цилиндр | Диаметр (мм) | 100 |
| Количество (шт.) | 3 | |
| Максимальное усилие зажима (т) | 50 | |
| Габаритные размеры (мм) | 2100 х 950 х 2150 | |
| Вес (кг) | 3800 | |
