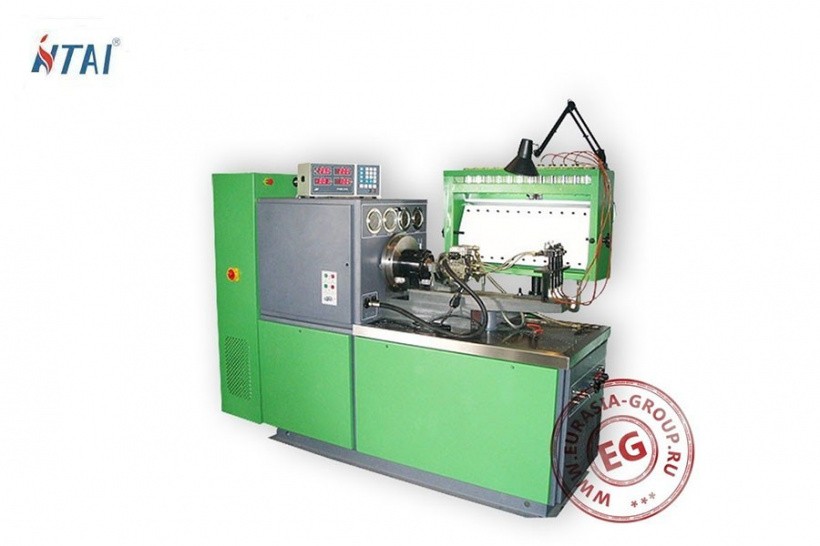

Стенд для проверки ТНВД PTS-H

Стенд для проверки ТНВД PTS-H – это представитель серии стационарных габаритных автоматизированных высокоточных испытательных изделий, используемых для проведения мероприятий диагностики, регулирования и некоторого ремонта с топливными насосами высокого давления отечественных и зарубежных производителей. Как правило, данное оборудование задействуется на предприятиях-изготовителях грузовых автомобилей и станциях их технического обслуживания.

Стенды для испытания и регулировки ТНВД PTS-H внешне выглядят как габаритные тумбы L-образной конструкции. Открытая операционная зона, на стол которой укладывается и фиксируется корпус насоса, дополнительно освещается лампой. Операционная зона машины позволяет подходить к насосу с двух сторон. Вал насоса совмещается и фиксируется с выходящим валом стенда, который получает высокий крутящий момент через жёсткую клиновидную ременную передачу от асинхронного электромотора (380В 50Гц). Безопасность работы обеспечивается наличием автомата защиты, который немедленно прекращает функционирование станка при значительных скачках напряжения, коротком замыкании в сети или же при перегрузке двигательной системы. Оснащение стенда частотным преобразователем, регулирующим скорость работы вала, позволяет выполнять диагностику многих моделей ТНВД. Система подачи топлива производит впрыск в каждый цилиндр, как с высоким, так и с низким давлением. Задача воссоздания температурного режима возлагается на систему термостабилизации. Нагнетание воздушного давление производится с помощью встроенного компрессора. Также в закрытой зоне станка устанавливается оборудование системы смазки, включающее и вместительный бак для масла. Таким образом, насос на стенде подвергается воздействию, которое аналогично условиям реального использования, в ходе чего выясняются параметры его работы. В перечень возможных исследований входит: проверка подачи топлива в каждый цилиндр на различных скоростях; тестирование времени впрыска в каждый цилиндр; замеры распределения электромагнитного клапана насоса; проверка производительности компенсатора давления и др. В обязательную поставку включается комплект ЗИП и техническая документация.

Стенды для проверки и ремонта ТНВД PTS-H управляются программируемыми логическими контроллерами. Исходные данные скорости вращения, температуры, давления воздуха и др. отображаются на ЖК-мониторе.
