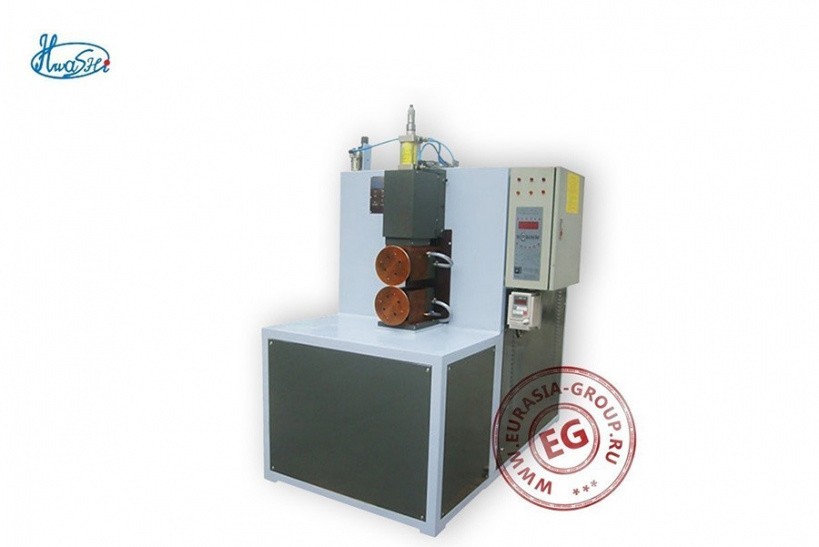

Станок для сварки прижимных планок в никелевых батареях WL-FSZ-25K×3

Станок роликовой контактной сварки WL-FSZ-25K×3 относится к категории многоцелевых стационарных среднегабаритных автоматизированных электропневматических машин горизонтального типа периодического действия, которые широко используются на заводах-изготовителях автомобилей, мотоциклов, систем кондиционирования и обогрева, насосов, бытовой хозяйственной утвари (вёдра и т.п.) и много иного. Данное оборудование особенно удобно для приваривания отростков контактных пластин в аккумуляторных батареях.

Станок для сварки прижимных планок в никелевых батареях WL-FSZ-25K×3 собран в виде металлической напольной тумбы на плоской плите-основании, обшивка каркаса из тонкой листовой стали имеет множество отверстий-прорезей для естественной вентиляции. Главный мотор может быть адаптирован как для работы от трёхфазной энергетической сети 380В, так и от 220В, последнее особенно удобно для применения машины на малых предприятиях. Операционная зона модели открытая, рабочий стол плоский. Непосредственная сварка выполняется двумя медными дисковыми электродами, изготовленными в Японии. Нижний суппорт зафиксированный, верхний крепится на подвижной каретке с вертикальным позиционированием. Прижим осуществляется с помощью пневматического цилиндра. Листы материала накладываются друг на друга, после чего прижимаются верхним диском, подаётся ток. Высокоэффективный сварочный трансформатор также произведен в Японии. Роликовая сварка является разновидностью точечной сварки, при этом точки могут либо перекрывать, либо не перекрывать друг друга. Электронные компоненты поставляются из Германии (SEMIKRON) и США (IXYS, IR).

Машина для точечной роликовой сварки WL-FSZ-25K×3 имеет встроенную систему управления на основе работы микропроцессора. Программируемый логический контроллер может быть подсоединён к сети Интернет и получать программы через удалённый доступ. Светодиодный цифровой дисплей отображает все необходимые рабочие данные. Память может хранить значительное количество производственных алгоритмов, что даёт возможность не вводить исходные параметры повторно. Колебания напряжения отслеживаются, и ток сглаживается автоматически. PLC может проводить мониторинг возможных неисправностей, после выявления которых блокировать работу исполнительных систем. Аппаратура содержится в боковом закрывающемся щитке.
