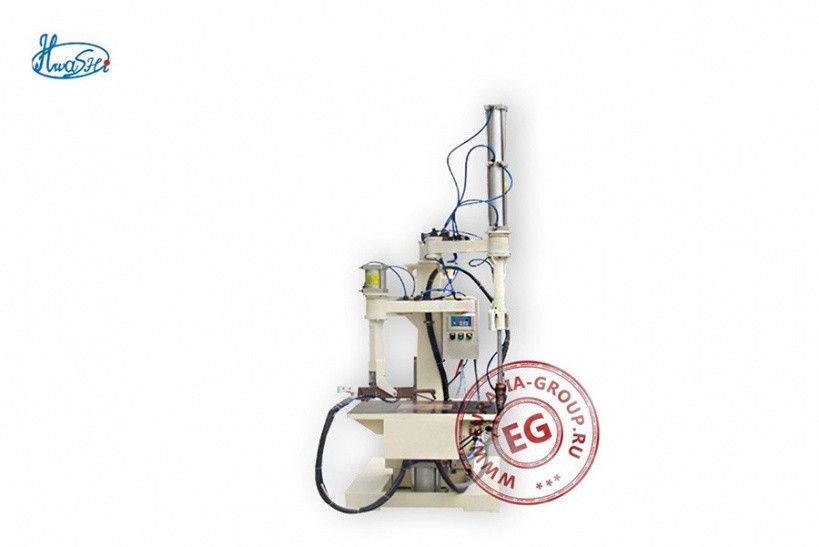

Станок для точечной сварки листового металла WL-SMF-50K – это представитель линейки среднегабаритных стационарных электропневматических установок цикличного действия горизонтального типа, широко применяемых на металлообрабатывающих заводах с целью автоматизации сварочных процессов. Модель осуществляет контактную точечную сварку на поверхностях листового металла, что может использоваться при изготовлении или ремонте автомобильных кузовов, лёгких сейфов, шкафов для электрооборудования, системных блоков персональных компьютеров и т.п.
Машина точечной сварки листового металла WL-SMF-50K полностью отвечает международным стандартам безопасности, отказы работы крайне маловероятны. Изделие устойчиво на фундаментальной плите, у которой по бокам есть каблуки для крепления к полу болтами. В срединной части станины смонтирована стойка с двумя рычагами, установленными уровнями. Рычаги подвижные на шарнирных соединениях, служат для крепления вертикальных хоботов, которые, в свою очередь, фиксируют и подают в зону сварки медные электроды высокой проводимости. Прижим электродов осуществляется при помощи пневматических цилиндров, выскальзывание листа заготовки невозможно. Заготовка укладывается на ровный рабочий стол, верхняя плоскость которого также медная, и выполняет функцию нижнего электрода. Стол может позиционироваться на осях X и Y на ходовом винте и рельсовых направляющих, его передвижение возможно, как в ручном, так и в автоматическом режиме. В последнем случае задействуется сервомотор. Трансформатор импульсный трёхфазный, в его конструкции задействованы элементы японского поставщика. Его охлаждение, как и охлаждение электродов, производится путём циркуляции воды. Элементы электроники изготавливаются в Германии (SEMIKRON) и США (IXYS), коммутирующий диод производится в Швейцарии (ABB), интегральные схемы поставляются из США (Motorola) и Японии (Panasonic).
Стол для точечной сварки листового металла WL-SMF-50K обеспечивается системой автоматического управления на базе действия программируемого логического контроллера из Японии (Panasonic).
| Модель | WL-SMF-40K | WL-SMF-50K | WL-SMF-75K |
| Питание | 380 В ,3 фазы | 380 В ,3 фазы | 380 В ,3 фазы |
| Входной ток | 65A | 80A | 80A |
| Выходное напряжение | 8.5 В | 10В | 12 В |
| Максимальный сварочный ток | 15000A | 18000A | 26000A |
| Размер сварочной платформы | 800 x 800 мм | 800 x 800 мм | 2000 x 800 мм |
| Максимальный угол перемещения | 180° | 180° | 180° |
| Регулируемый диапазон высоты платформы | 0-200 мм | 0-200 мм | 0-200 мм |
