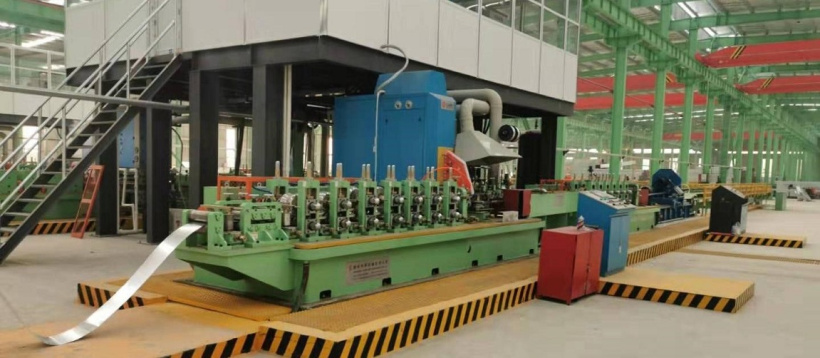

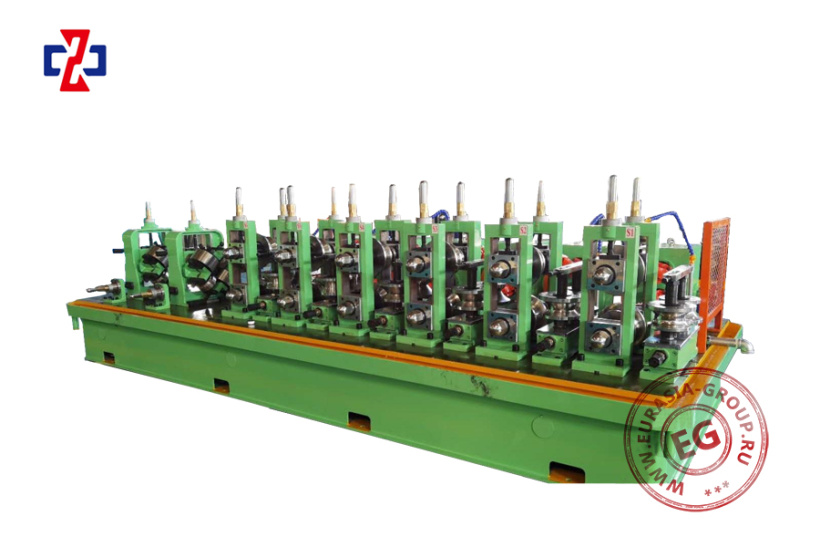

Линия для производства сварных труб HG60 представляет собой комплексную производственную систему, предназначенную для изготовления высококачественных сварных труб. Данная линия относится к оборудованию для металлообработки, специализирующемуся на формировании трубного профиля из стальной ленты с последующей сваркой.

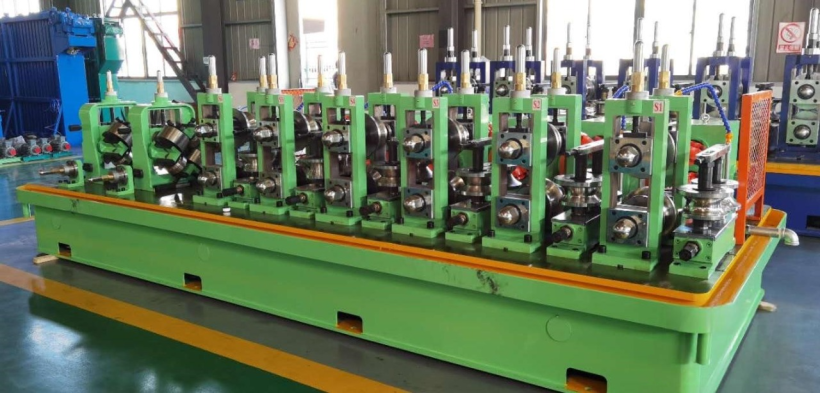

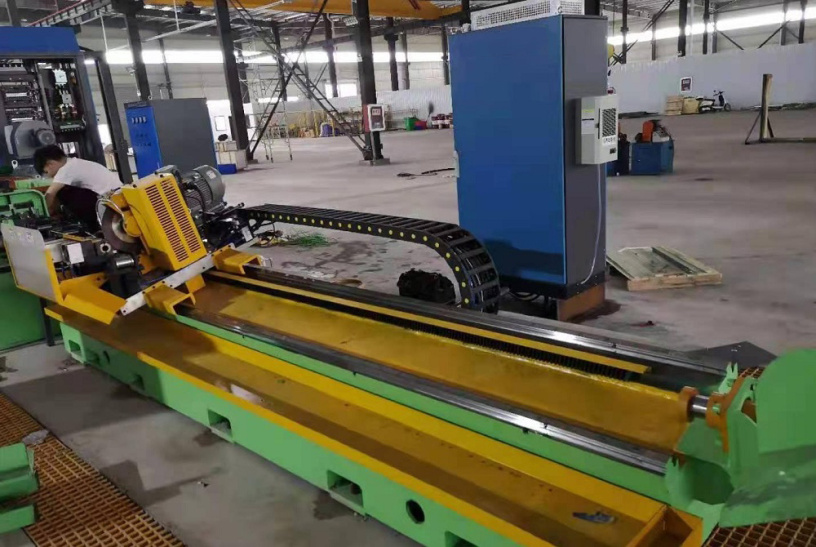

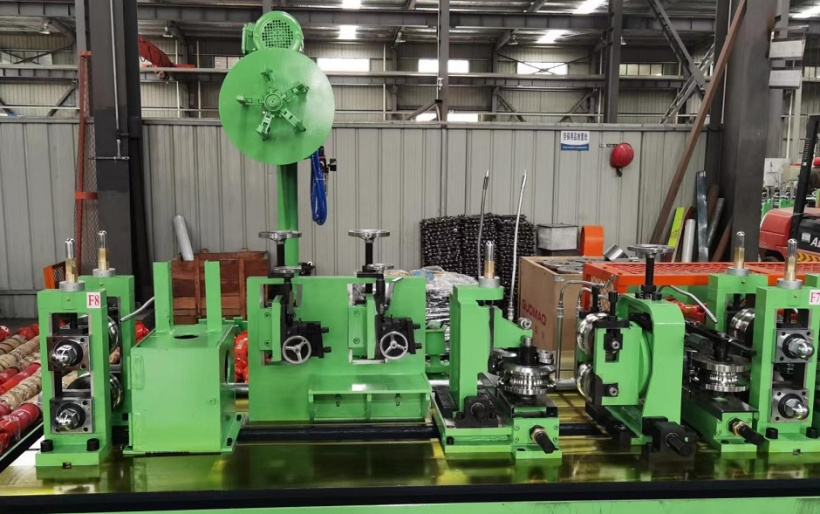

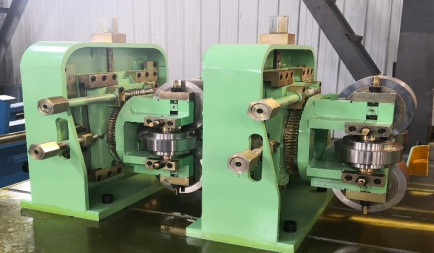

Основу линии составляет многоклетьевой прокатный стан, включающий последовательно расположенные формовочные клети. Каждая клеть оснащена прецизионными валками, которые постепенно придают плоской металлической заготовке цилиндрическую форму. Технология формовки обеспечивает точное соблюдение геометрических параметров будущей трубы. В составе линии HG60 присутствует разматыватель рулонной стали, система подачи и выравнивания металлической ленты, а также устройство кромкообработки. После формовки заготовка направляется в сварочный узел, где происходит соединение кромок методом высокочастотной сварки. Современная сварочная технология гарантирует высокую прочность шва и его соответствие требованиям стандартов. За сварочным узлом расположена система охлаждения сварного шва и калибровочная секция, где происходит финальная настройка геометрических параметров трубы. Важным элементом линии является отрезное устройство, обеспечивающее получение труб заданной длины.

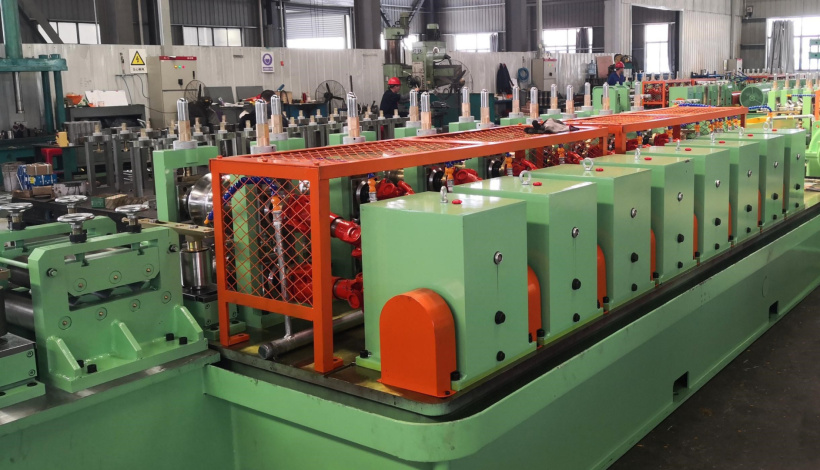

Конструкция линии HG60 включает вспомогательные системы: блок гидравлики, электрический шкаф управления. Оборудование характеризуется высокой жесткостью и устойчивостью к вибрациям. Среди технических особенностей линии выделяются сменные ролики формовочной части, позволяющие переналаживать оборудование под различные диаметры труб, и прецизионные редукторы приводных механизмов.
| Модель | HG60 |
| Диаметр трубы (мм) | 19 - 76 |
| Толщина стенки (мм) | 0,7 - 2,5 |
| Размер квадратной трубы (мм) | 15 х 15 - 60 х 60 |
| Толщина стенки квадратной трубы (мм) | 0,7 - 2 |
| Размер прямоугольной трубы (мм) | 15 х 15 - 40 х 80 |
| Толщина стенки прямоугольной трубы (мм) | 0,7 - 2 |
| Производительность (м/мин) | 30 - 100 |
| Длина трубы (м) | 4 - 8 |
| Напряжение (В) / Частота (Гц) | 380-220 /50, трехфазная четырехпроводная система |
| Сварочный аппарат (кВт) | 200 |
| Мощность главного двигателя (кВт) | 160 |
| Общая потребляемая мощность линии (кВт) | 420 |
| Габаритные размеры (мм) | 17000 х 6000 х 1300 |
