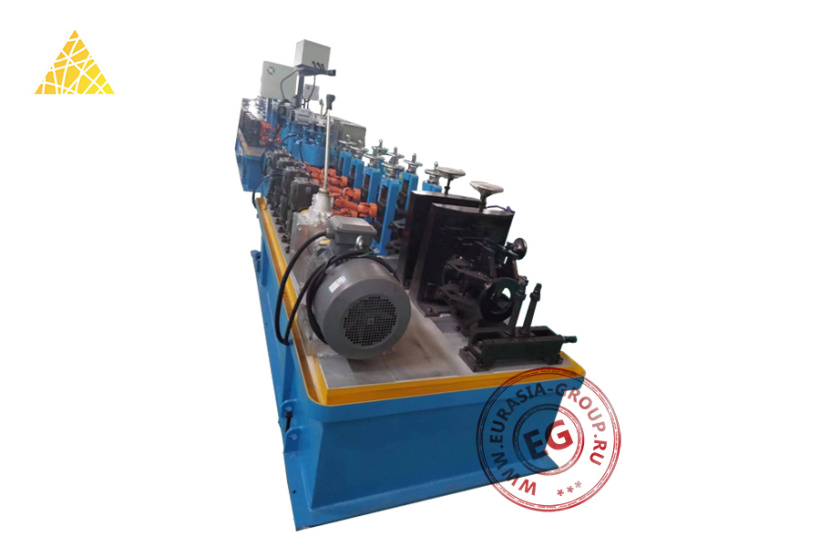

Линия для производства сварной трубы XZS-60L предназначена для изготовления сварных труб методом аргонно-дуговой сварки. Данное оборудование входит в серию линий для производства сварной трубы, которая включает модели XZS-40L и XZS-60L.
Конструкция представляет собой комплекс технологических узлов, размещенных на прочной станине. Оборудование имеет секционное построение с последовательным расположением формовочных, сварочных и калибровочных узлов.В состав линии входят формовочные клети с профилирующими валами, обеспечивающими постепенное преобразование плоской заготовки в трубную форму. Сварочный узел оснащен аргонно-дуговым сварочным аппаратом для создания прочного шва. Система калибровочных валов после сварки обеспечивает точную геометрию готовой трубы.
Линия оборудована электроприводами с редукторами для каждой технологической секции. Трансмиссионная система с промежуточными валами передает вращение между отдельными узлами оборудования. На выходе линии установлено отрезное устройство с циркулярной пилой для нарезки труб заданной длины. Пульт управления с электронными контроллерами обеспечивает настройку параметров и синхронизацию работы всех узлов. Система регулировки и контроля обеспечивает стабильность технологических параметров на всех этапах производства. Линия оснащена устройствами подачи заготовки и приема готовой продукции.
Оборудование XZS-60L предназначено для работы с различными материалами, включая нержавеющую, углеродистую и оцинкованную сталь. Прочная конструкция обеспечивает долговечность при интенсивной эксплуатации. Модульная архитектура линии позволяет осуществлять быстрое переоснащение для производства труб различного диаметра.
| Модель | XZS-60L |
| Тип размотчика | Односторонний |
| Допустимая ширина ленты для загрузки на размотчик (мм) | 420 |
| Внешний диаметр рулона (мм) | 1600 |
| Внутренний диаметр рулона (мм) | 450 - 600 |
| Максимальная грузоподъёмность размотчика (кг) | 5000 |
| Тип производимой трубы | Квадратная/круглая |
| Материал производимой трубы | Нержавеющая, оцинкованная сталь |
| Производимый диаметр круглой трубы (мм) | 63,5 - 127 |
| Производимый размер квадратной трубы (мм) | 60 х 60 - 100 х 100 |
| Толщина стенки (мм) | 1 - 4 |
| Длина производимой трубы (мм) | 3000 - 6000 |
| Точность изготовления диаметра трубы (мм) | ±0,10 |
| Точность изготовления длины трубы (мм) | 0 - 2 |
| Производительность (мм/мин) | 500 - 6000 |
| Сила тока сварочного аппарата (А) | 500 |
| Метод сварки | Аргонно-дуговая |
| Напряжение (В) / Напряжение (Гц) | 380 или 415 / 50 |
| Бортовое напряжение оборудования (В) | 24 |
| Сварочный аппарат (А) | 500 |
| Марка двигателя | Siemens |
| Мощность главного двигателя (кВт) | 15 х 2 |
| Тип отрезного устройства | Ленточная пила |
| Мощность отрезного устройства (кВт) | 3 |
| Общая потребляемая мощность линии (кВт) | 33 |
| Габаритные размеры (мм) | 23000 х 1450 х 1600 |
