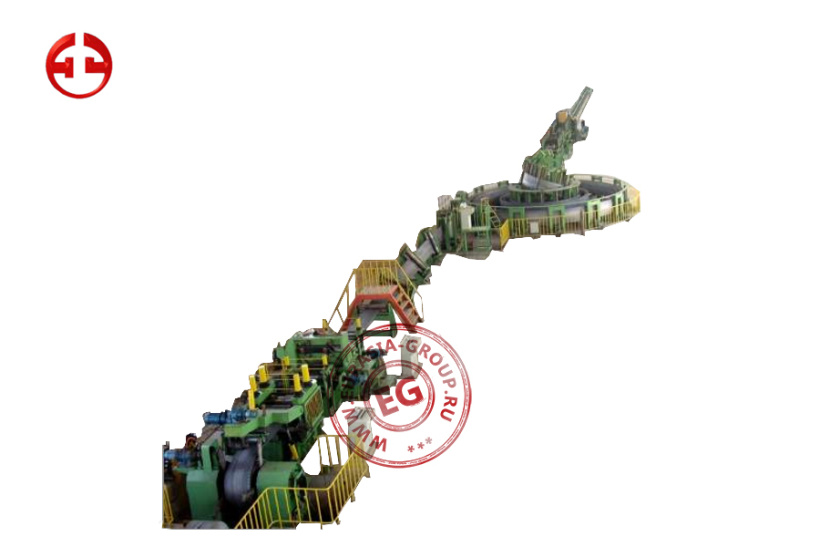

Линия для производства сварной трубы HG530 – это крупногабаритная многофункциональная система оборудования непрерывного действия, которая создает из разматывающегося стального материала трубы для нефтяной и газодобывающей промышленности, и не только. Это оборудование по своим размерам, потребляемой энергии и количеству привлекаемого персонала ориентировано на крупные металлообрабатывающие цеха.
Линия для сварки трубы HG530 является сложной поэтапной технологией, где каждый элемент выполняет свой участок задач, и вот несколько из них. Гидравлический разматыватель с одинарной или двойной структурой на выбор, с редуктором и тормозной системой удерживает рулон через разжимную оправку, предотвращая его ослабление. Вытягивая полосу из накопителя, устройство подачи плавно направляет её в формовочный стан. Участок формования трубы представляет собой непрерывный процесс, состоящий из нескольких приводных и неприводных клетей, в которых полоса постепенно трансформируется в трубу с открытым швом. Сварочный аппарат выполняет соединение шва. Труба после сварки поступает на калибровочный стан, где создается окончательный размер, а также снимается напряжение для нормализации свойств. Фрезерная пила для орбитальной резки позволяет резать трубы большого сечения, круглые или профильные, из различных марок стали.
Оборудование для изготовления сварной трубы HG530 включает в состав и горизонтальный спиральный накопитель полосы, который хранит большое количество полосы на разумном пространстве, чтобы дать машине достаточно времени, чтобы обрезать и соединить концы двух последовательных рулонов без остановок. Накопитель полосы предназначен для подачи полосы наружу и внутрь наружу. Количество витков ленты может быть фиксированным или переменным, в зависимости от толщины и ширины материала.
| Модель | HG530 | |
| Размер продукции | Для круглой трубы | 159-530 мм |
| Толщина стенки круглой трубы | 5-12 мм | |
| Длина трубы | 6-12,5 м | |
| Максимальная длина трубы | 6,0–12,5 м (±5 мм) | |
| Производительность | 10-40 м/мин | |
| Вес | 800 т | |
| Гидравлический разматыватель | Максимальный вес бухты | ≦ 25000 кг | ||
| Ширина катушки | 500 ～ 1665 мм | |||
| Наружный диаметр катушки | 1200 ～ 1800 мм | |||
| Материал стали | X70 | |||
| Внутренний диаметр катушки | 450 ～ 500 мм | |||
| Сварочный аппарат | Скорость сварки | 10-40 м/мин | ||
| Мощность | 2500 кВт | |||
| Отжиг | 600 кВт | |||
| Источник сжатого воздуха и охлаждение | Скорость потока | 0.6 м3/мин | ||
| Расход | 0.6 м3/мин | |||
| Давление | 4-7 кг/см2 | |||
| Расход охлаждающей жидкости | 1-3 м3/ч | |||
|
Охлаждение Формовка |
Длина бака | 2.2 м | ||
| 1) Вертикальные вальцы | 15 м3 | |||
| Правильная машина | Прижимные валы | 2 шт. | ||
| Правильные валы (гидравлический прижим) | Нижние | 3 шт | ||
| Верхние | 2 шт | |||
| Материал валов | 42CrMo | |||
| Устройство для резки и стыковой сварки | Обрезка хвостовой части пластины и соединение стальной пластины для обеспечения непрерывности производства. | |||
| Формовочная машина | Количество горизонтальных клетей | 10 | ||
| Количество вертикальных клетей | 8 | |||
| Материал валов | 42CrMo | |||
| Сварочная секция | удержания трубы в положении для сварки и придания формы трубе ВЧ-нагревом. Устранение внутренних и внешних заусенцев, выравнивание шва. | |||
| Роликовый конвейер | Длина | 60 м | ||
| Устройство водяного охлаждения | Длина | 4000 мм | ||
| Калибровочная машина | Используется для придания изготавливаемым трубам необходимой формы и размера. | |||
| Фрезерная пила | Макс. диаметр резки | 159 – 530 мм | ||
| Толщина | 5 – 12 мм | |||
| Скорость резки | 10 – 40 м/мин | |||
| Зажим | Гидравлический двусторонний | |||
| Длина отреза | 6 – 12.5 м | |||
| Оборудование для отжига сварного шва | Мощность | 600 кВт | ||
