Консольная сварочная установка

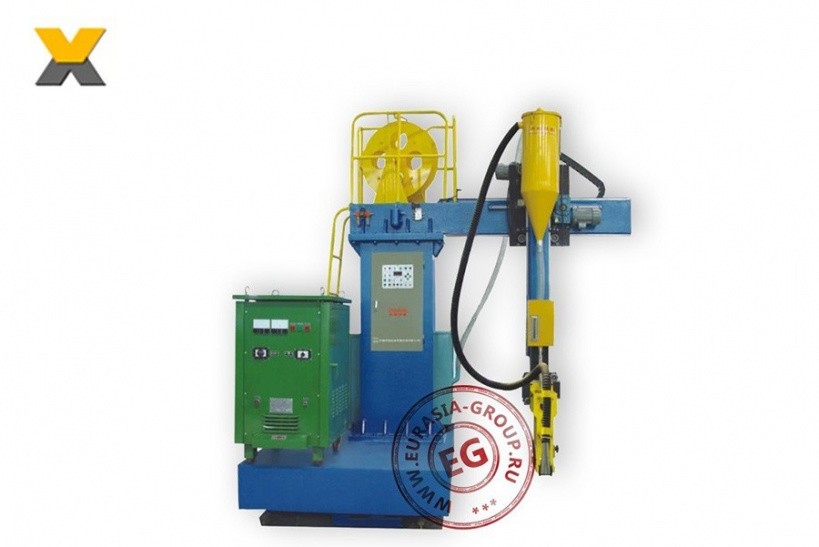

Консольная сварочная установк– это массивная крупногабаритная электромеханическая машина цикличного действия, предназначенная для эксплуатации на крупных металлообрабатывающих заводах с целью автоматизации сварочных процессов (обеспечения точной подачи сварочного аппарата к месту формирования шва).

Сварочная колонна XBH устанавливается на рельсовую основу (привод с помощью зубчатого редуктора двигателя переменного тока), что позволяет перемещать её в условиях производственного цеха вдоль обрабатываемой заготовки. Для работы консоли требуется наличие трёхфазной энергетической сети 380В 50Гц. На платформу консоли устанавливается и фиксируется сварочный аппарат MZ-1-1000. Высокоточное центрирование сварного шва без преломления дуги гарантируется механизмом отслеживания вспомогательной дуги (трехкоординатное отслеживание). Когда сварка не производится каретка колонны перемещается с максимальной скоростью, при этом настройки параметров сварки не сбиваются.Имеется функция быстрого обратного хода. Конструкция оборудуется механизмом контроля передачи и рекуперации сварочного флюса.

Сварочная консоль XBH управляется с помощью электрооборудования, которое содержится в релейном шкафу на колонне. На двери шкафа имеется кнопочная панель управления с основным выключателем, аварийным выключателем и индикаторными лампами. Главная машина и сварочный аппарат объединены в общее управление, что облегчает эксплуатацию и улучшает эффективность работы. В комплект поставки может быть включен проводной пульт дистанционного управления.
