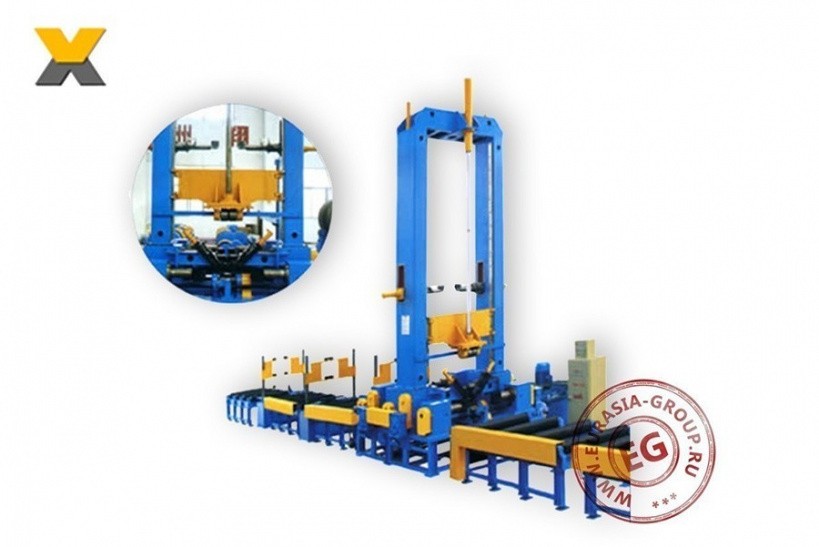

Вертикальный стан для сборки двутавровых балок – это стационарное среднегабаритное автоматическое электрогидравлическое устройство прокатного типа цикличного действия, предназначенное для работы на крупных или средних металлообрабатывающих предприятиях, где задействуются с целью формирования двутавровых балок.
Линия для сборки двутавровых балок собирается на массивной литой станине с двумя боковыми стойками, продолжения которых соединяются в портальную рамку верхнего прижима. Главный двигатель установлен на обособленной металлической подставке вне портальной рамки, запускается в работу только от трёхфазной энергетической сети 380В 50Гц. Укладка полок и стенки заготовки выполняется на входной рольганговый транспортёр, на котором имеются элементы устройства предварительной сборки. После обработки заготовка выходит на приёмный рольганговый транспортёр. Сварочный пистолет крепится на суппорте, его подача производится автоматически. Система рециркуляции флюса значительно уменьшает его расход. Зажим стенки и полки заготовки в операционной зоне выполняется с помощью позиционирующих роликов с гидравлическим усилением. Нагнетание давления рабочей жидкости осуществляется гидравлической станцией через рукава высокого давления. В комплект поставки может быть включен кантователь на 90°.
Машина для сборки двутавровых балок оснащается системой автоматического управления на основе действия программируемого логического контроллера, что синхронизирует работу всех исполнительных механизмов и автоматизирует операции зажима, выравнивания, позиционирования и сварки. Аппаратура управления содержится в обособленной металлической тумбе, соединение с исполнительными механизмами через электрические кабеля.
