Линия для производства сварной двутавровой балки – это промышленный металлообрабатывающий комплекс, чья задача заключается в создании прочного стального строительного материала, который широко используется в дальнейшем для формирования каркасов крупных капитальных строений и не только. Основной процесс – это сварка, которая производится из деталей-пластин разных размеров в «H» конфигурацию. Причина, по которой двутавровые балки так хороши для этого типа строительства, заключается в том, что они очень прочные и обеспечивают всю необходимую поддержку, поэтому не придется беспокоиться о каком-либо продавливании или проблемах, которые могут возникнуть со временем.

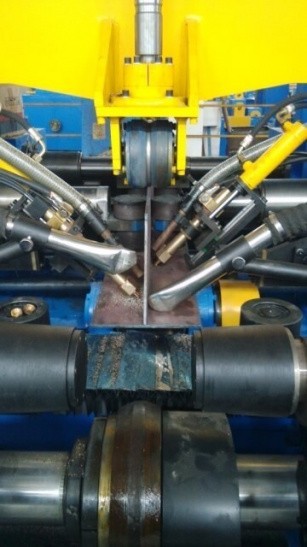

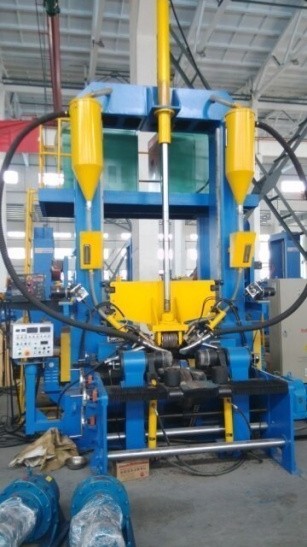

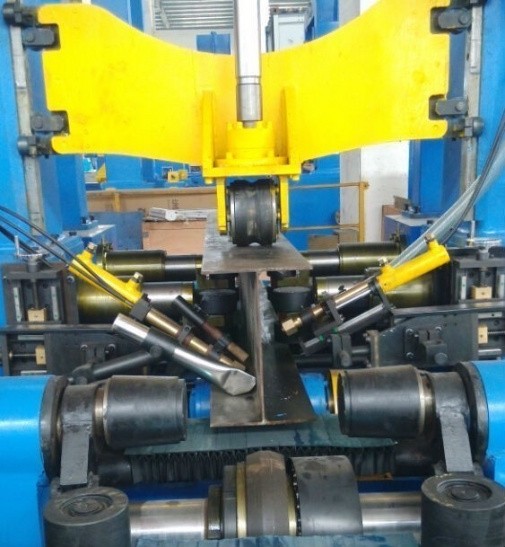

Линия для сварки двутавровой балки в общем понимании представляет собой стационарный сварочный портал, через который движется заготовка по рольганговому конвейеру. Метод «прохода» заготовки в горизонтальном положении значительно увеличивает скорость изготовления балки. На основном корпусе расположены два различных блока пневматических подставок для подключения горелок. Гидравлические цилиндры, входящие в состав системы, обеспечивают правильное положение. В системе имеется зарядное устройство с гидравлическим поршнем. С помощью опрокидывающих стендов с гидравлическим поршнем выполняется процесс опрокидывания на 90º, чтобы предоставить заготовку для работы сварочного аппарата. В машине используется передовая технология одно-дуговой двух-проволочной сварки. В зависимости от толщины стенки и фланца балки могут использоваться различные другие усовершенствованные процессы сварки.
Сварочный аппарат для производства стальных двутавровых профилей имеет цифровую систему управления. Такие различные параметры, управляющие качеством сварки и размерами галтелей, как сварочный ток, напряжение, скорость перемещения луча, контролируются ПЛК.
