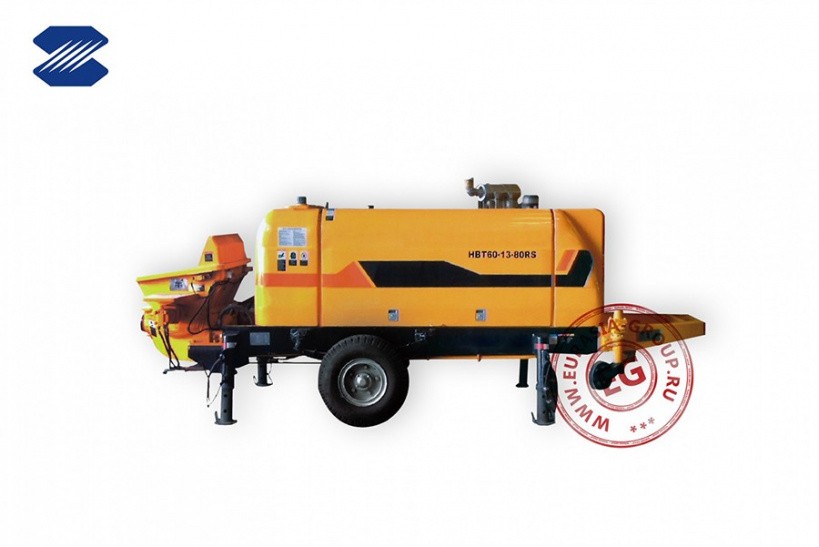

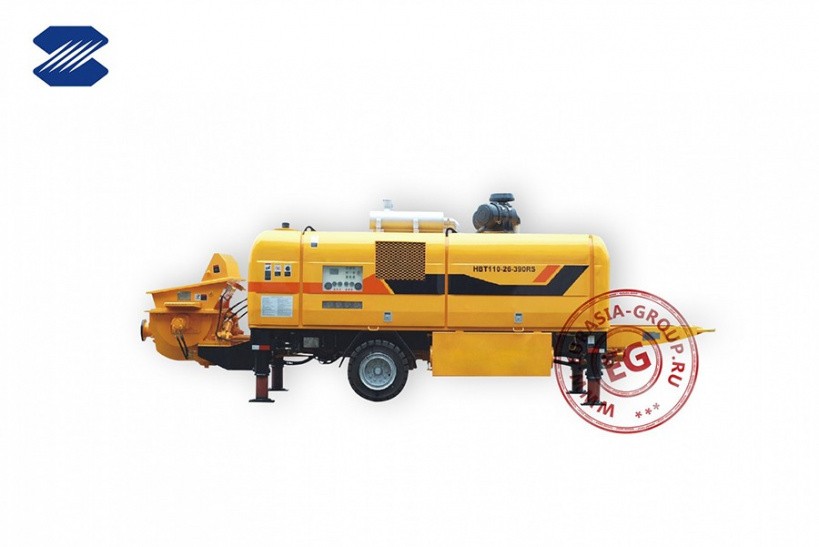

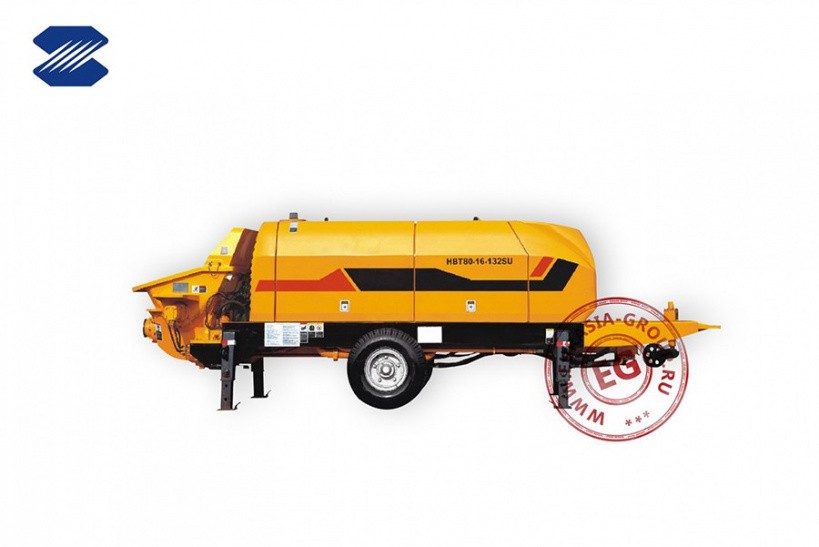

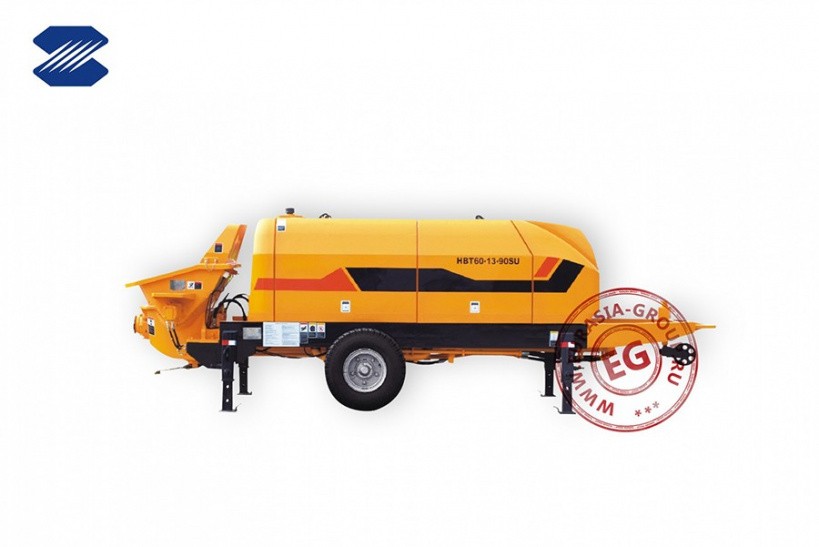

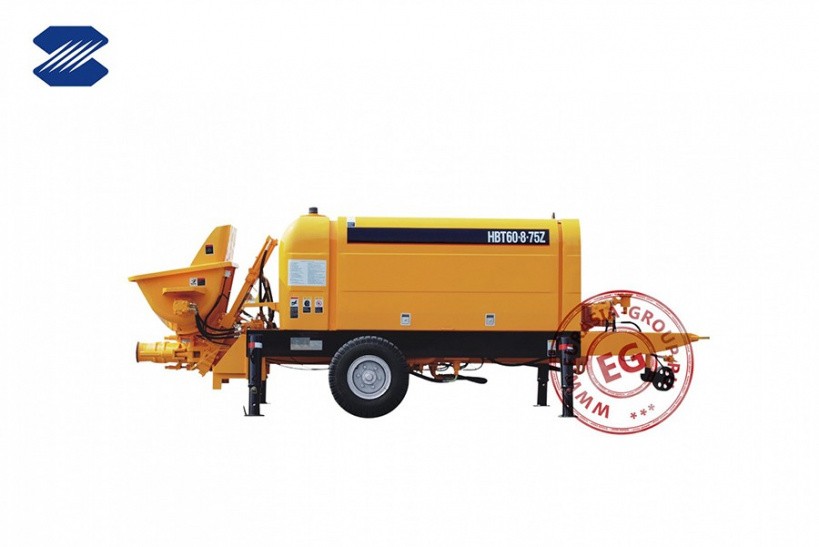

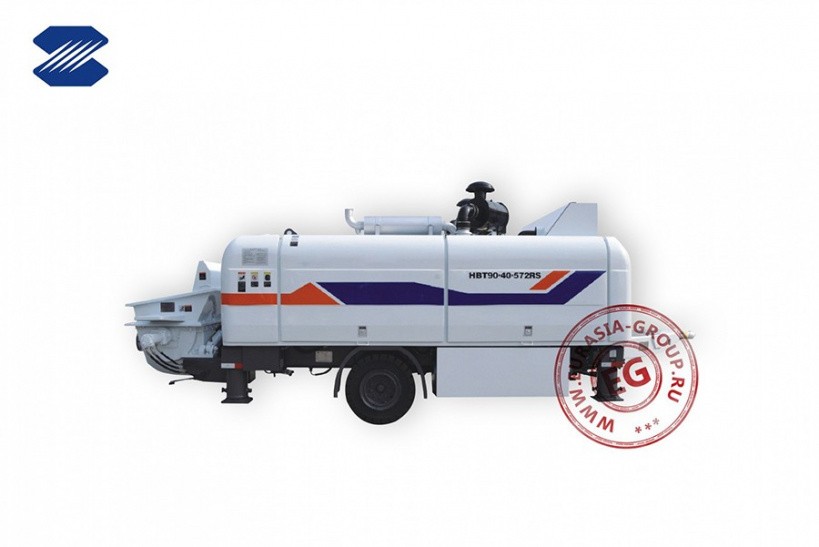

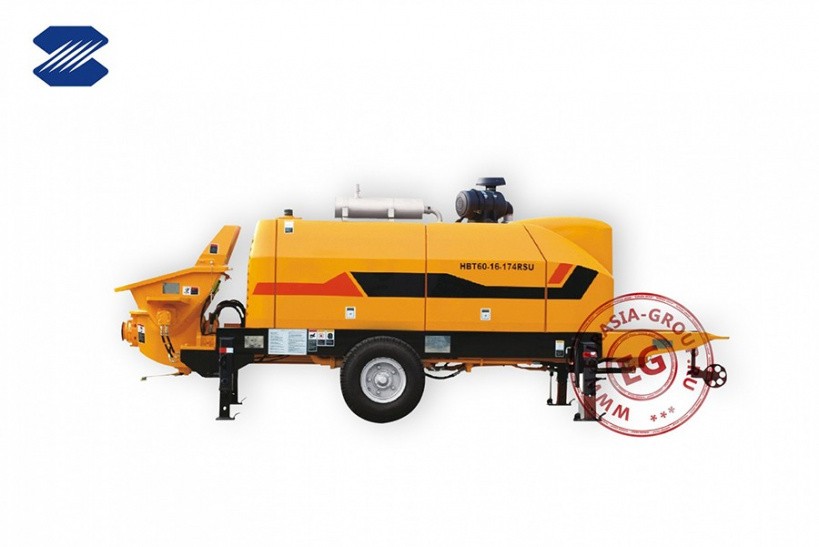

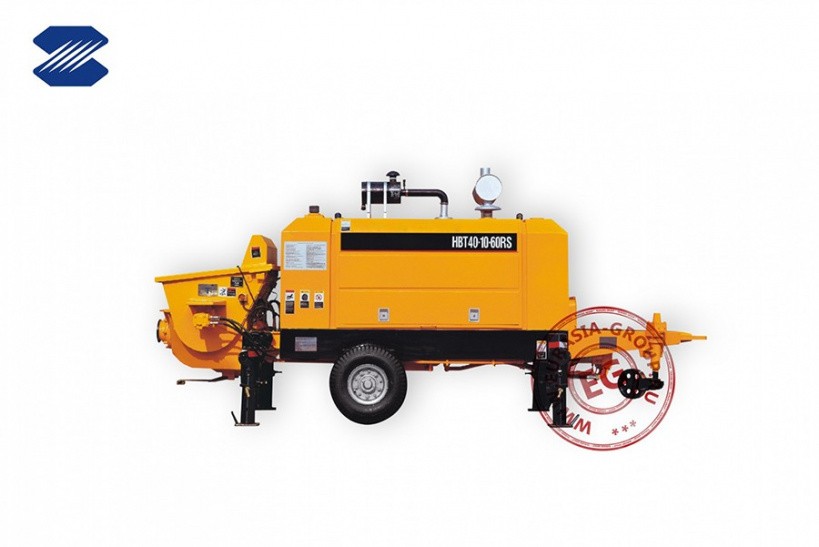

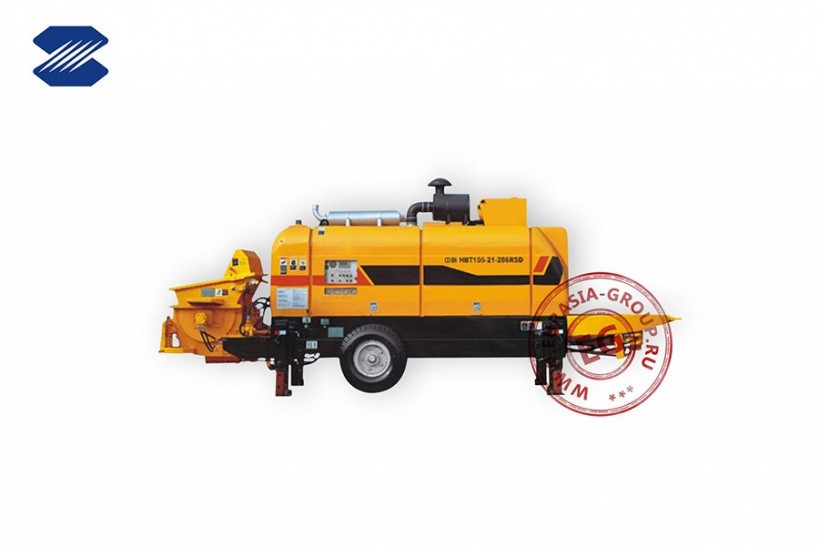

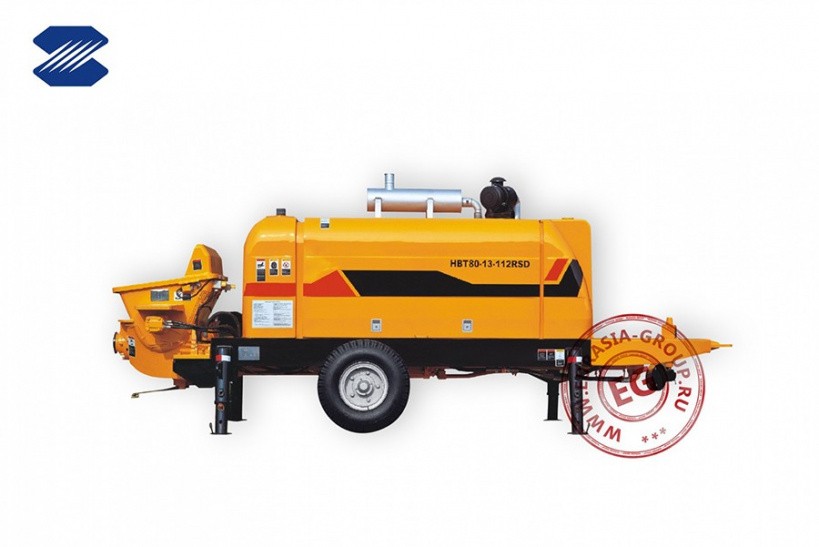

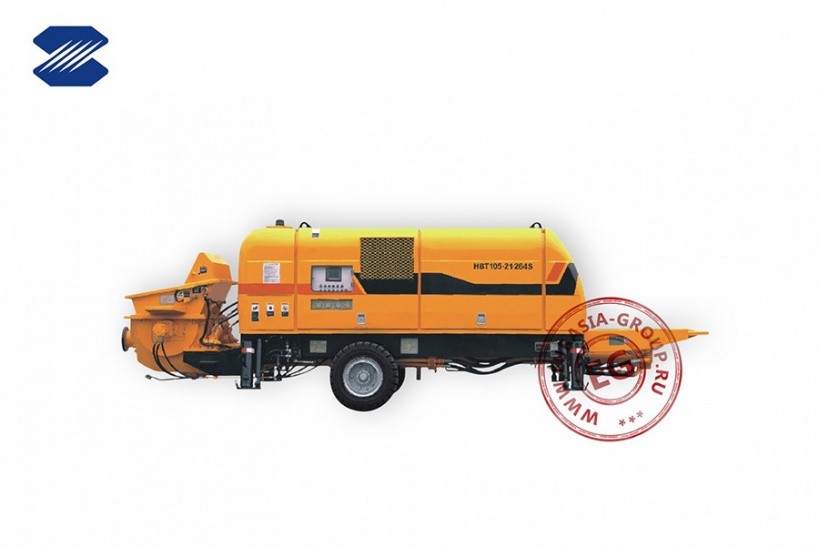

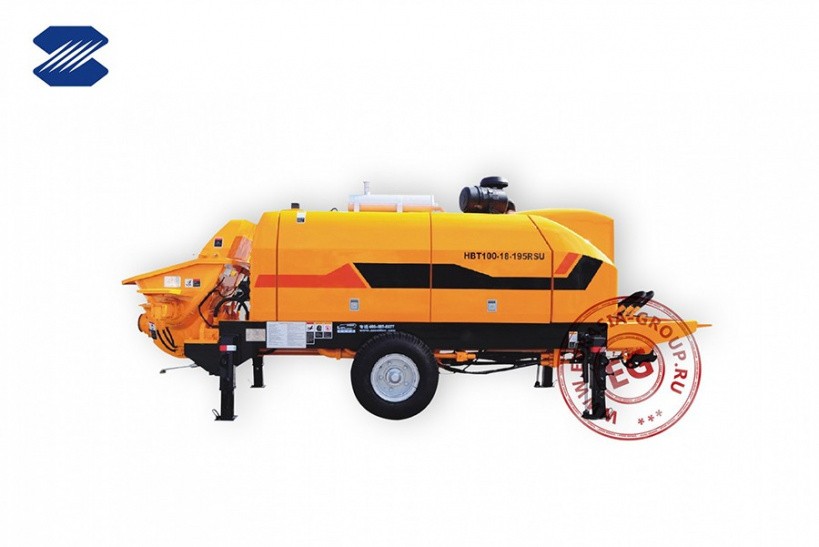

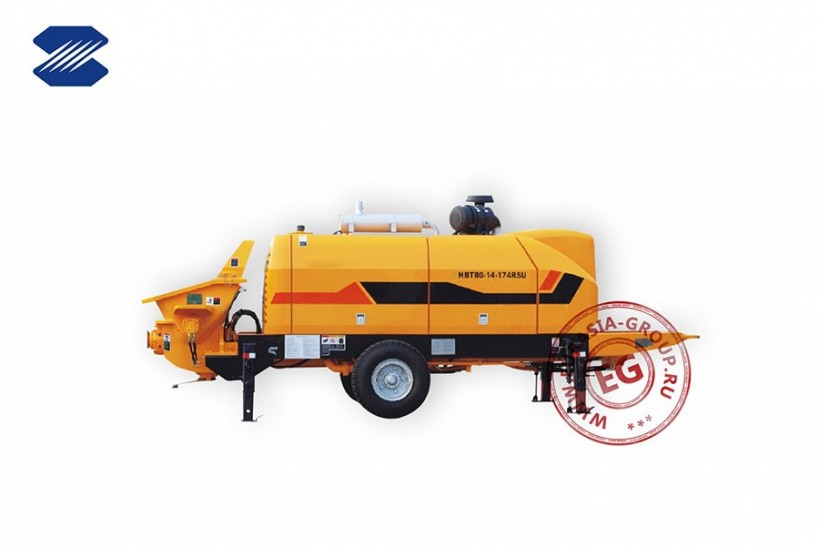

Стационарный бетононасос HBT

Стационарные бетононасосы серии HBT представляют собой строительные агрегаты, предназначенные для непрерывной подачи (перекачки) бетона в любом направлении и особенно в технологически сложных конструкционных условиях.

Гидравлические бетононасосы стационарные серии HBTвыполняются в виде транспортного прицепа. Конструкция серии HBT предусматривает следующие компоненты.

Автошасси  прицепа, которое не обеспечивает самостоятельную мобильность установки, однако является надёжным средством для транспортировки агрегата с объекта на объект.

Рама служит для надежного крепления узлов и механизмов.

Кожух предназначен для защиты персонала от работающих элементов агрегата, а также для защиты механических соединений агрегата от воздействия грязи и пыли.

Гидравлическая система с двумя независимыми насосами и двойными контурами обеспечивает подачу бетона стабильно и непрерывно за счёт попеременных тактов закачки бетона в цилиндры.

Гидроцилиндры с возможностью незамедлительной замены поршней без применения специальных инструментов.

Система многоступенчатой очистки гидравлической жидкости.

Приёмный бункер обладает конструкцией со значительным сменным углом, что повышает всасывающую мощность. Бункер состоит: миксер с валом; решётка; S-шибер, обеспечивающий равномерную подачу материала; цилиндры переключения шибера; сливной клапан; бетонотранспортные цилиндры, взаимодействующие с гидроцилиндрами.

Электрическая система управления предназначена для контроля над ходом рабочего процесса, переключения режимов низкого и высокого давления.

Комплект запасных инструментов и принадлежностей, ремкомплект.

Стационарный бетононасос серии HBT с помощью трассы бетоноводов взаимодействует с бетоносмесителем  и бетонораспределительной стрелой и может работать в двух режимах:

• подача бетона с высоким давлением, но с пониженной производительностью (при необходимости укладки труб бетоновода на острые углы – высокое давление в цилиндрах приподнимает бетон);

• подача бетона с низким давлением, но с высокой стабильной производительностью.

Бетононасосы бывают механическими и гидравлическими, но именно последние из них получили наибольшее распространение. Это обуславливается тем, что среди прочих преимуществ, гидравлические приводы  бетононасосов обладают значительным ходом и его плавностью, что обеспечивает постоянную скорость и, следовательно, равномерное (без импульсивных толчков) перемещение смеси по бетоноводу.

Снижается сопротивление перемещению смеси, что позволяет перекачивать бетон на значительные расстояния. Принцип работы заключается в том, что смесь бетона всасывается из бункера под воздействием поршней гидроцилиндров и при их возвратном движении, с переключением шибера, выталкивается в бетоновод.
