Станок для производства цементно-песчаной черепицы SMY8-150

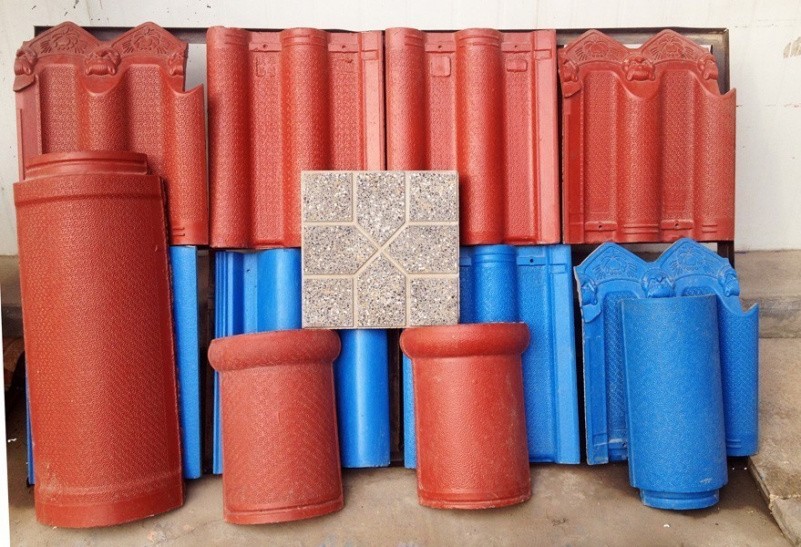

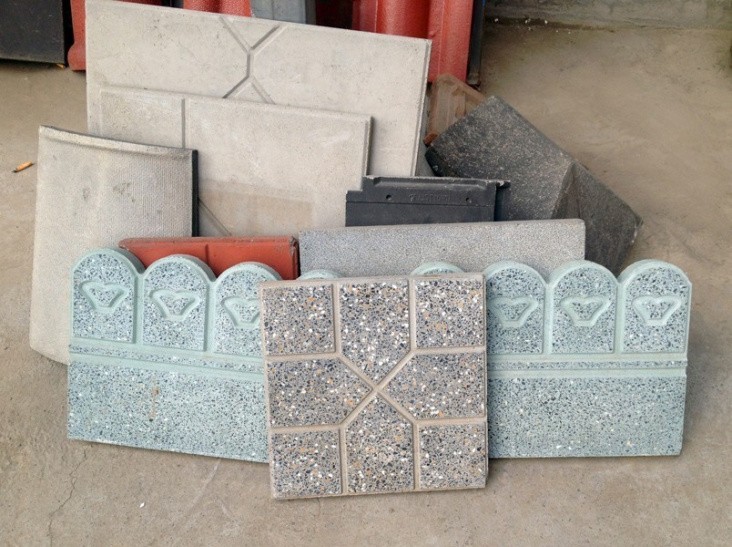

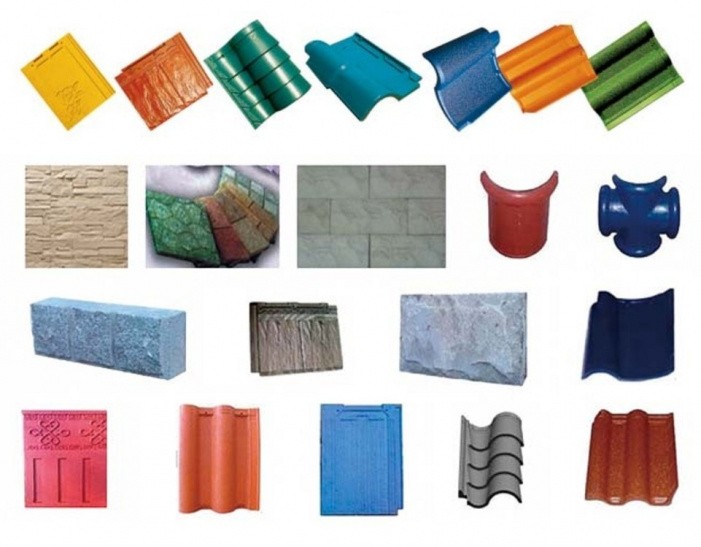

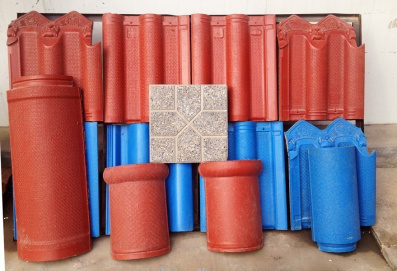

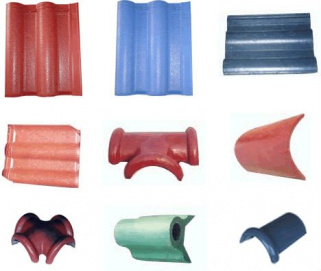

Станок для производства цементно-песчаной черепицы серии SMY8-150 относится к категории гидропневматического оборудования, предназначенного для производства специфического строительного материала в условиях малых и средних предприятий.Цементно-облицовочная плитка изготавливается из раствора бетона различной рецептуры в соответствии с заданными строительными требованиями.

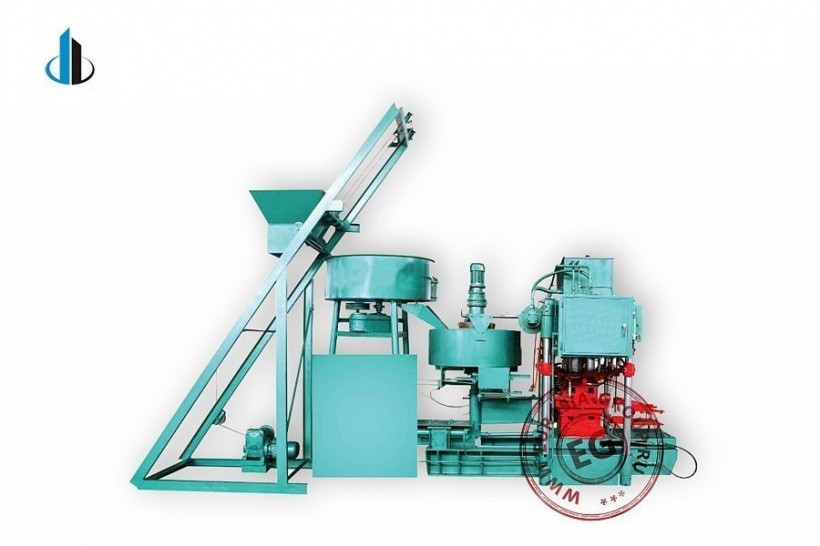

Оборудование для производства цементно-песчаной черепицы формируется по модульному принципу. Для запуска изделия в работу требуется наличие источника питания в 380В. Первичное сырье помещается в контейнер погрузчика, который поднимается по наклонным направляющим салазкам с помощью электромеханической лебёдки, для чего внизу по бокам контейнера предусмотрены металлические ролики. Выгрузка из контейнера в миксер производится через открывающийся лючок в донной части. В вертикальном цилиндрическом корпусе миксера в донной части установлен электроприводной вал, на который насажена вращающаяся крыльчатка для перемешивания. Между лопастями крыльчатки включен каток. К миксеру подведены краны для подачи воды и красителей. Выгрузка материала из миксера в бетономешалку, которая установлена поступательно ниже, осуществляется через отверстие в его донной части. В бетономешалке осуществляется окончательное приготовление рецептуры. Штамповка конечной продукции производит вертикальный гидравлический пресс. Нижняя часть пресса также является подвижной, состоящей из двух частей, первая из которых выполняет функцию дозировки объёма сырья и подачи материала к рабочей плоскости пресса, а вторая необходима для вывода готовой продукции из-под пресса. В последнем случае используются вертикальные лапки, которые снимают и поднимают вверх черепицу с горизонтальной подачи. Готовая продукция помещается на стеллаж для сушки. Путем смены пресс-форм, пресс может производить такую продукцию, как стандартная черепица, коньковая черепица, дренажная плитка, мозаичная плитка и т.п.

Пресс для производства цементно-песчаной черепицы оснащается системой автоматического управления, в основе работы которой программируемый логический контроллер. Электроавтоматика помещается в отдельный металлический шкаф, который закреплен на корпусе станка. САУ производит автоматическое отключение станка в случае нештатных ситуаций.
