Оборудование для производства бетонных труб

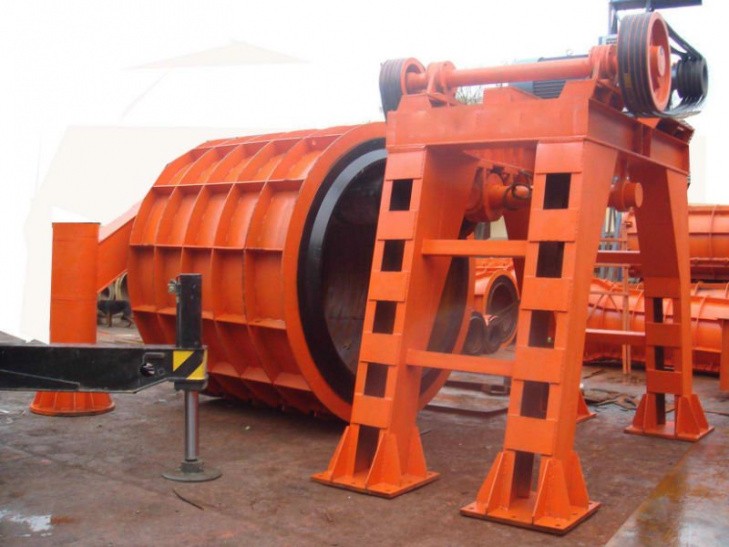

Станок для производства бетонных труб серии DY представляет собой электромеханическое устройство горизонтального действия, которое предназначено для работы на крупных и средних заводах по производству железобетонных изделий, где с его помощью методом центробежного проката изготавливают безнапорные бетонные кольца и трубы. Готовые изделия широко применяются при строительстве капитальных зданий, систем канализации, орошения, дренажа, энергоснабжения и т.п.

Оборудование для производства бетонных труб конструктивно состоит из следующих основных элементов:

• Основная рама представляет собой платформу, установленную на четырёх опорных стойках, скреплённых между собой крестообразными рёбрами жёсткости. Данный элемент предназначен для крепления вала и электродвигательного механизма.

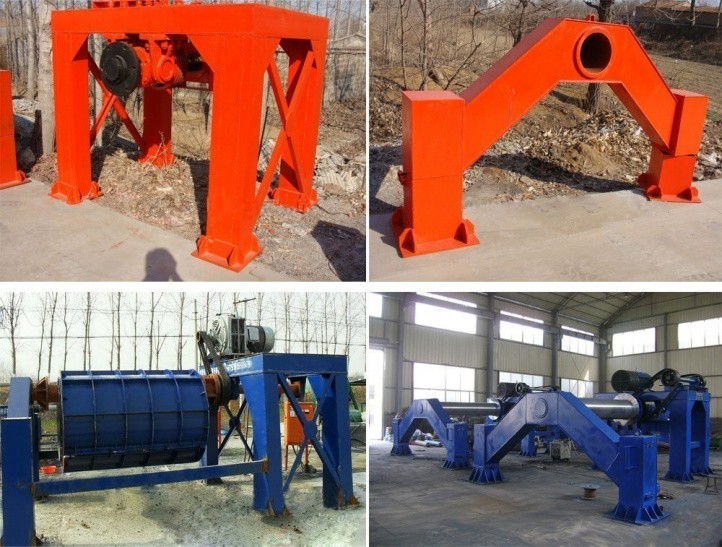

• Опора имеет вид надёжной сварной рамы портального типа на вертикальных стойках с расширяющимися платформами у соприкосновения с грунтом. Она служит для поддержки и сохранения скорости оборотов вала, а также, соответственно, для удержания формы, для чего опора оснащается подшипниками.
• Электродвигатель серии YCT служит для обеспечения вала крутящим моментом, для чего используется трёхслойная клиновидная ременная передача. Скорость вращения может регулироваться.
• Вал горизонтального типа помещается в трубу и является основным исполнительным инструментом. Его функции заключаются в приведение формы во вращение и её удержание при этом, а также в непосредственном уплотнении раствора в каркас из арматуры. На валу крепятся катки с ребордами и головка.

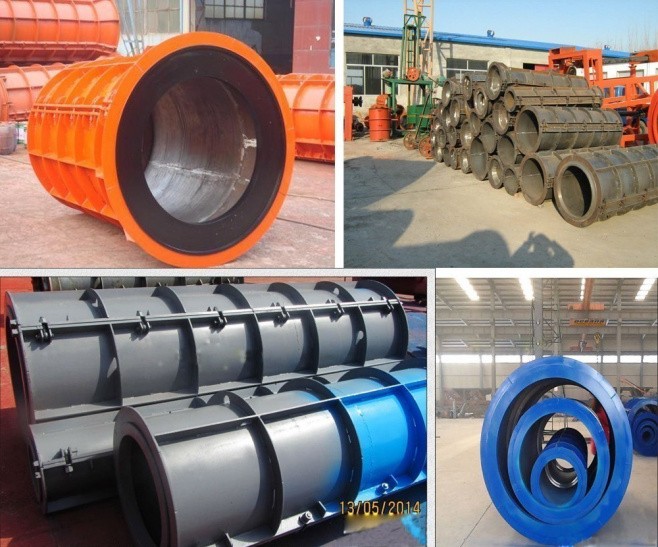

• Форма является сборной металлической конструкцией цилиндрического типа, состоящей из двух половин, надежно скрепляющих между собой перед проведением цикла. Внутрь рамы закладывается каркас жёсткости из арматуры, на который в дальнейшем насаждается раствор. Форма насаживается на вал, при этом зацепление производится за её торцевые обечайки.

Вспомогательное оборудование включает: ленточный погрузчик для подачи раствора, технологическая тележка с платформой для приёма готовой продукции, траверса, устройства чистки и смазки формы и т.д.  Центробежно-прокатная установка для производства бетонных труб управляется оператором с помощью электрического пульта.
