Резательная машина бетонных плит

Резательная машина пустотных плит – это электромеханическое устройство периодического действия, которое широко применяются на производствах по изготовлению преднапряженных железобетонных изделий методом объёмного вибрационного безопалубочного формования с целью их поперечного деления согласно заданным стандартам или по предварительному заказу. Цифровое обозначение в названии модели станка указывает на максимальную толщину и ширину реза.

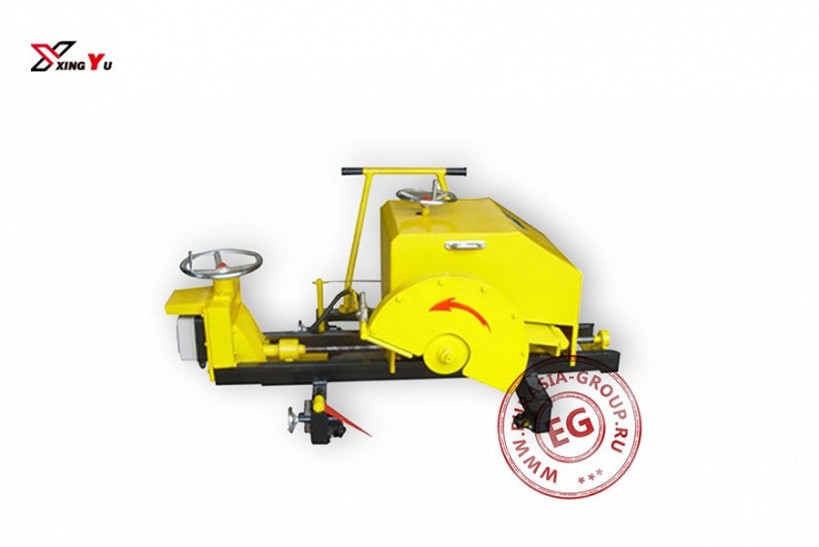

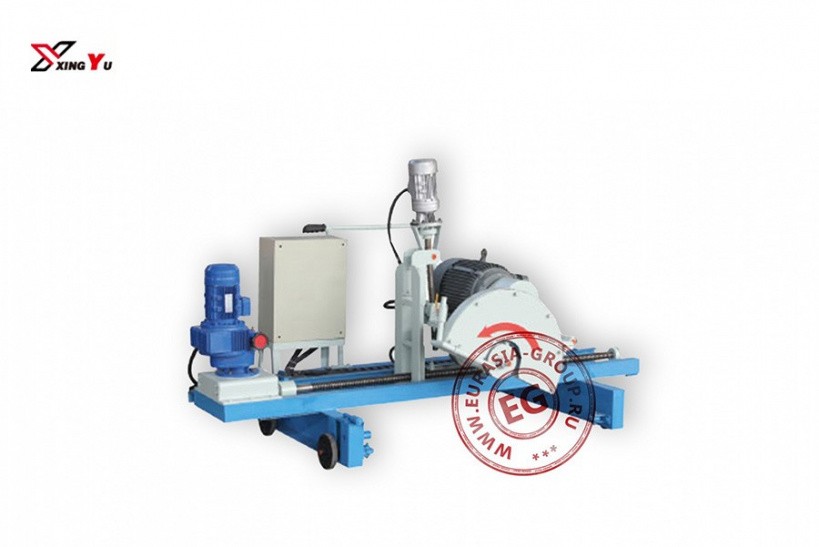

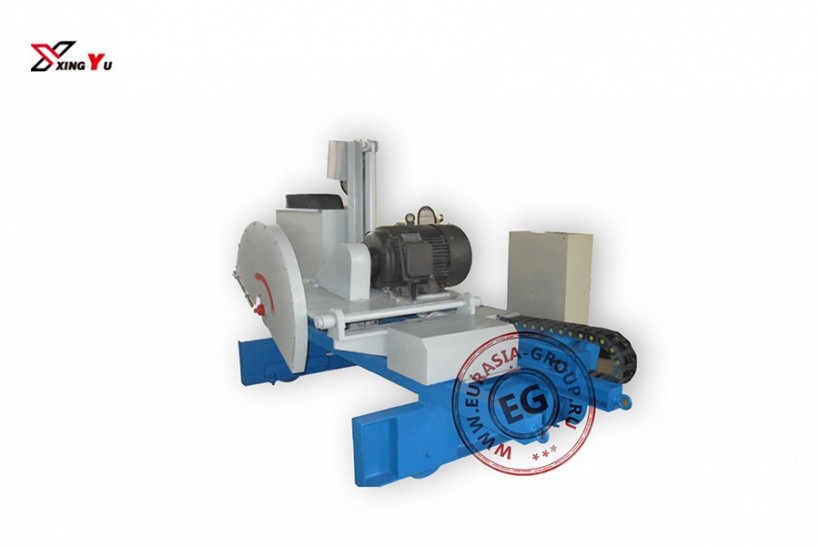

Типовой резак пустотных плит серии XQH представляет собой металлическую раму-тележку, оборудованную возможностью перемещения (металлические колёса небольшого диаметра), со смонтированным на ней циркулярным ножом. Конструкция данного приспособления вспомогательного типа может различаться в зависимости от конкретных задач и объёмов производства. Так, на более простых моделях серии для перемещения тележки по стационарному стенду предусмотрена только ручка для ручного усилия, в более сложных конструкциях устанавливают электродвигатель и колёса на цепной передаче. Горизонтальное перемещение ножа по тележке также имеет различное конструктивное решение, при этом может иметь место ручное усилие, перемещение по одному (двум) направляющему винтовому валу или на зубчато-реечной направляющей. Непосредственно электроприводной циркулярный резак для работы оснащается лазерным диском. Скорость вращения является величиной постоянной. В целях безопасности оператора верхняя часть вращающегося диска скрыта под защитным кожухом.

Резательный станок для пустотных плит серии XQH не требует углубленного обучения персонала, управляется с помощью пульта электрического оборудования. Габаритные автоматические модели серии оснащаются креслом для оператора.
