Оборудование для производства бетонных предварительно-напряженных пустотных плит

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Мощность (кВт)

15
Скорость формования (м/мин)

1.2
Максимальная длина (м)

6

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

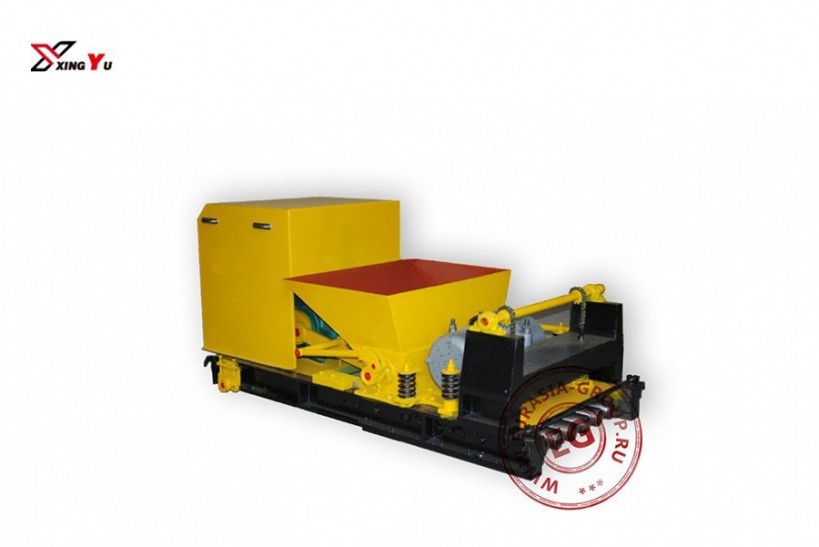

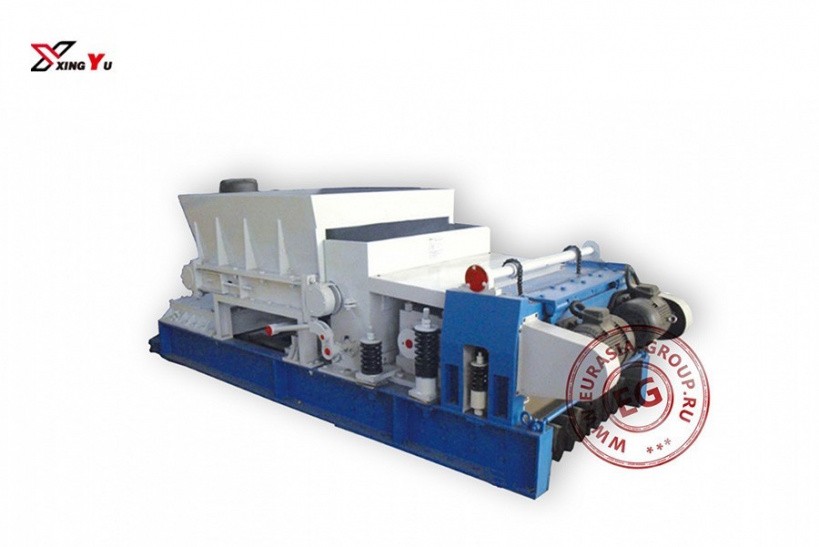

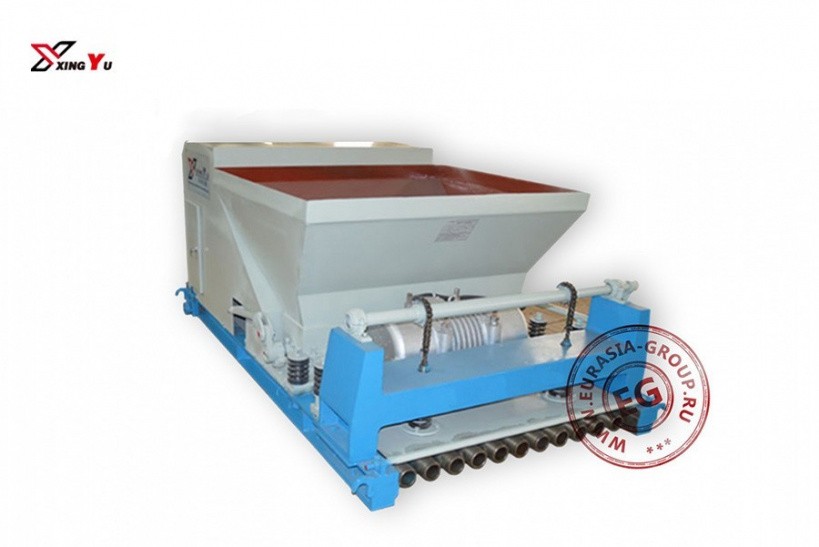

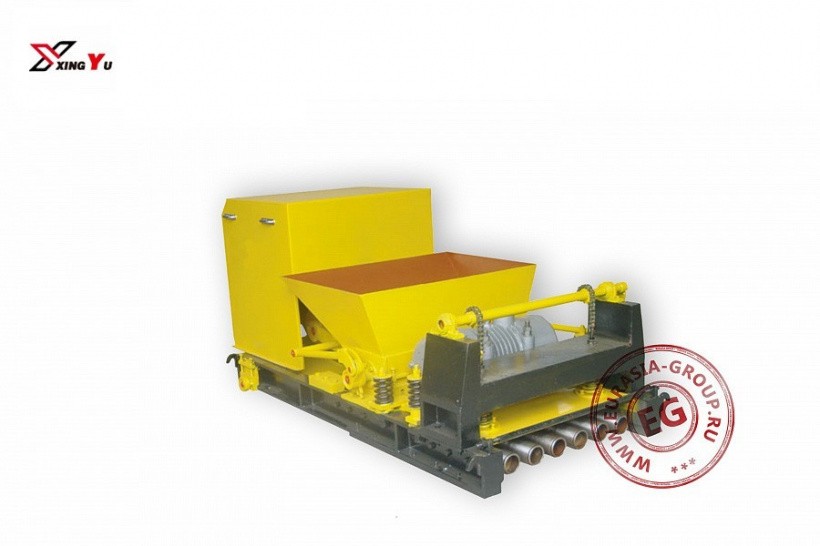

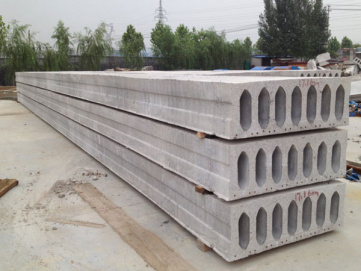

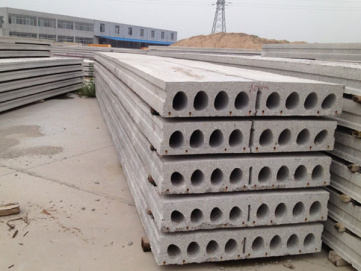

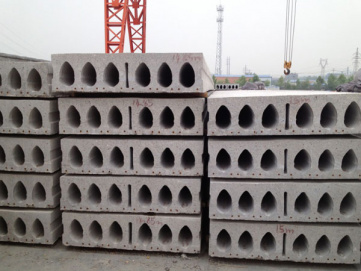

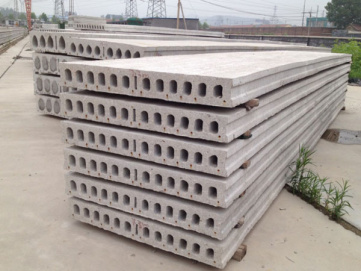

Оборудование для производства предварительно-напряженных пустотных плит – это специализированная габаритная автоматизированная электромеханическая машина непрерывного действия горизонтального типа, предназначенная для использования на формовочных дорожках крупных и средних предприятий по производству преднапряженных железобетонных изделий способом объёмного вибрационного безопалубочного формования. Готовая продукция в дальнейшем широко используется при возведении капитальных построек.

Типовая машина для производства предварительно-напряженных пустотных плит монтируется на базе металлической рамы-платформы, оснащенной колёсами малого диаметра для перемещения по стенду. Загрузка первичного сырья в бункер для материала производится с помощью отдельной подъёмной машины. В бункере установлен вал с лопастями (механический ворошитель), который производит первичную сортировку бетонного раствора и переводит его в рабочую плоскость, под платформу. Электродвигатель с прикрепленными несбалансированными массами (или два вибратора) устанавливаются на нажимной платформе, под которой закреплены цилиндры, образующие в плите пустоты. В хвостовой части станины крепится груз, который необходим для давления на раствор и для уравновешивания общей массы формовочного комбайна. Груз оборудуется подъёмным механизмом, при этом, как правило, применяются цепные передачи. Главный электродвигатель с редуктором, эксцентриком и шатунным рычагом или экструдером смонтированы обособленным блоком в передней части станка.

Машина для формовки предварительно-напряженных пустотных плит управляется с помощью кнопочного пульта электрооборудования. Для автоматики на станине предусмотрен отдельный металлический шкаф. Укладка раствора осуществляется на заранее натянутые линии проволоки, которые выполняют функцию каркаса. Выдержанные готовые плиты разрезаются на необходимую длину. Указанные операции проводятся отдельными машинами, без которых технология производства невозможна.

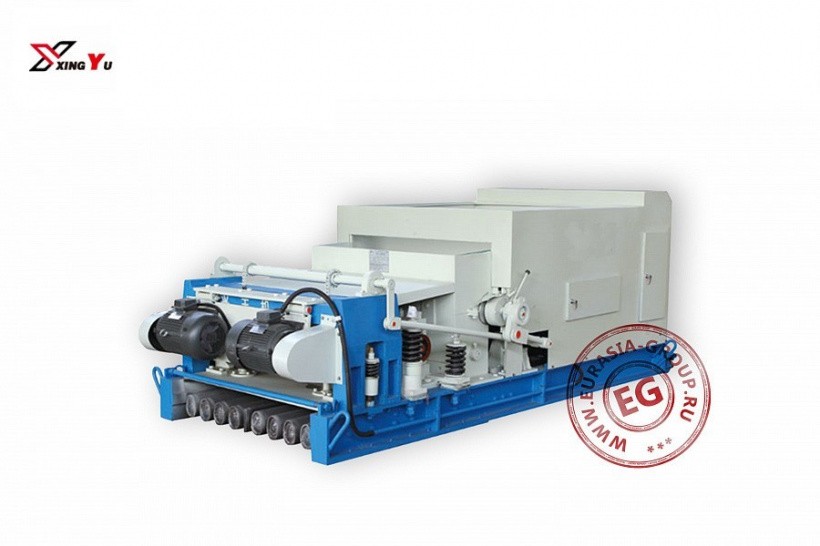

Машина по производству пустотных плит GLY

Модель	Мощность	Скорость формования	Максимальная длина	Количество/Диаметр	Количество отверстий/форма
GLY120-1200	15 (кВт)	1-1.2 (м/мин)	6 м	12-Φ7	11/кргллая
GLY150-1200	15 (кВт)	1-1.2 (м/мин)	7.5 м	14-Φ9.5	13/эллиптическая
GLY180-1200	19 (кВт)	1-1.2 (м/мин)	9 м	10-Φ12.7	11/персиквидная
GLY200-1200	22 (кВт)	1-1.2 (м/мин)	10.2 м	10-Φ12.7	8/персиквидная
GLY220-1200	22 (кВт)	1-1.2 (м/мин)	11 м	10-Φ12.7	6/круглая
GLY250-1200	26 (кВт)	1-1.2 (м/мин)	12.6 м	10-Φ12.7	8/персиквидная

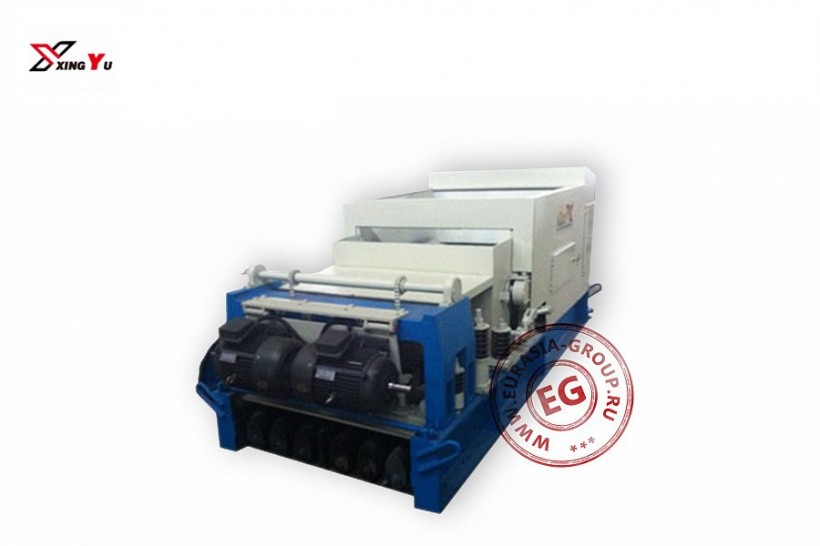

GLY300-1200	33 (кВт)	1-1.2 (м/мин)	15 м	12-Φ12.7	6/персиквидная

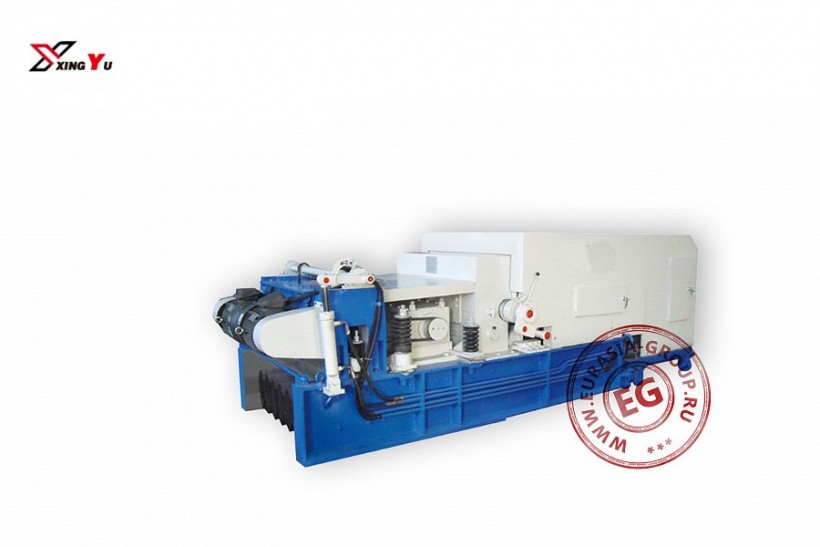

GLY380-1200	44 (кВт)	1-1.2 (м/мин)	18 м	14-Φ12.7	7/ромбическая

Машина по производству бетонных пустотных плит GLY

Модель (В-Ш)	Главная мощность	Скорость формования	Максимальная длина плиты	Максимальная нагрузка	Диаметр и количество проволоки при максимальной нагрузке	Количество и форма отверстия
100-900	10 кВт	1.3-1.5 м/мин	5.1 м	9.76 кН/м²	Φ7 мм/10	10/круглая
120-900	14 кВт	1.3-1.5 м/мин	6 м	8.86 кН/м²	Φ7 мм/9	8/круглая
150-900	15 кВт	1.3-1.5 м/мин	7.5 м	10.24 кН/м²	Φ9.5 мм/10	6/круглая
180-900	15 кВт	1-1.2 м/мин	9 м	16.16 кН/м²	Φ12.7 мм/9	5/круглая

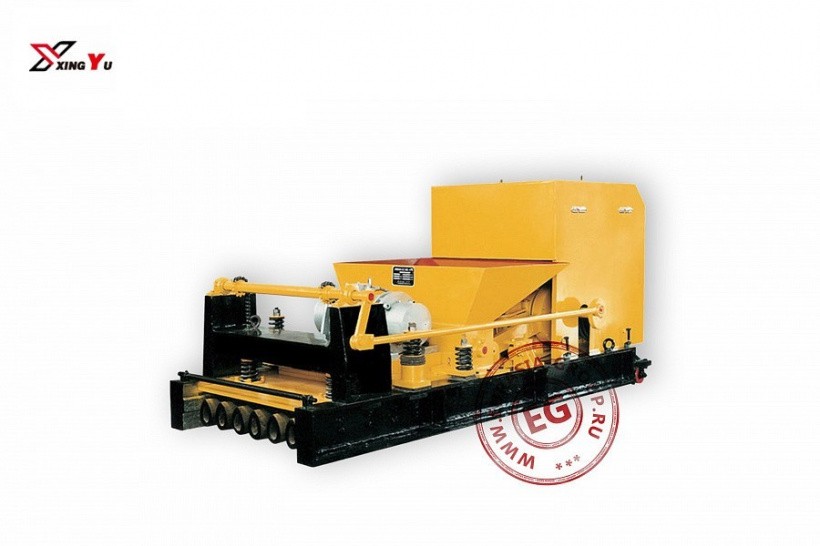

200-900	15 кВт	1-1.2 м/мин	10.2 м	13.22 кН/м²	Φ12.7 мм/7	6/эллиптическая
250-900	18.5 кВт	1-1.2 м/мин	12.6 м	11.1 кН/м²	Φ12.7 мм/7	6/персиквидная

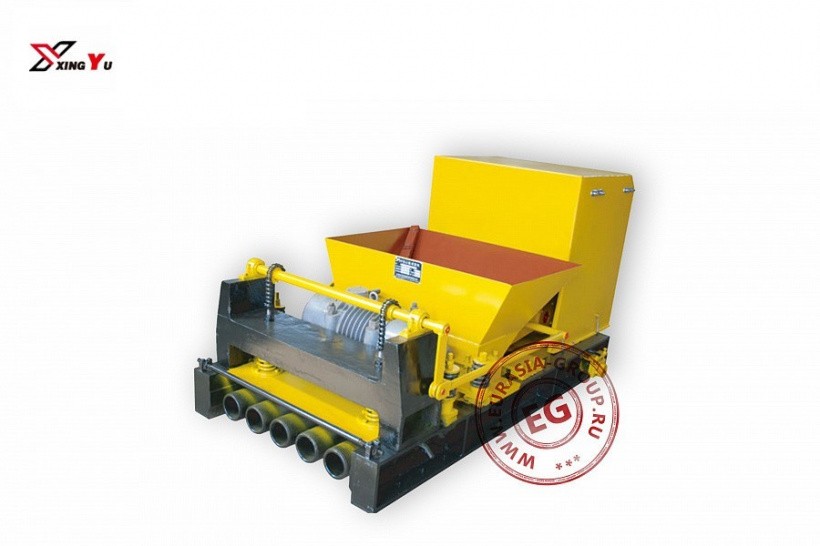

300-900	22 кВт	1-1.2 м/мин	15 м	10.83 кН/м²	Φ12.7 мм/8	5/персиквидная

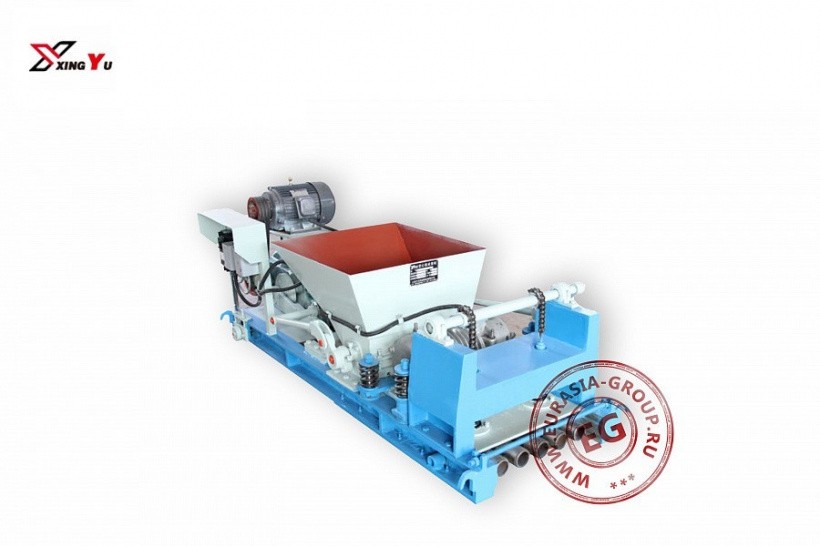

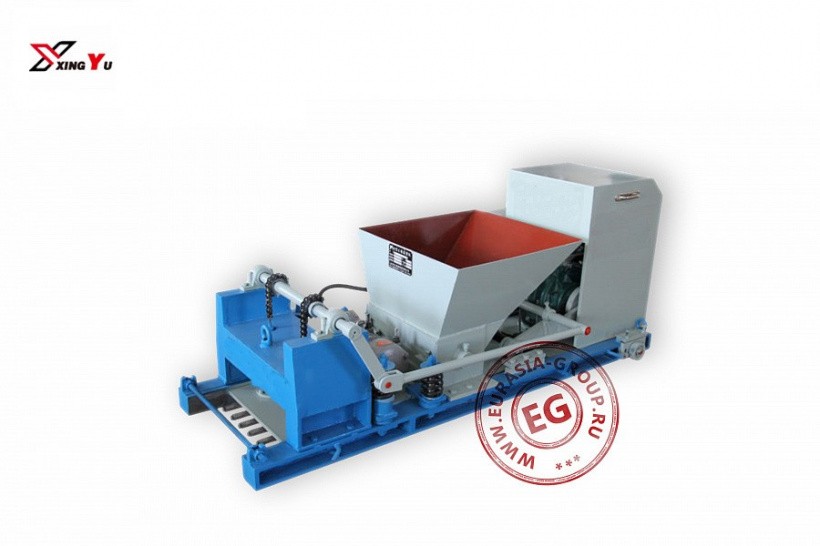

Машина по производству пустотных плит ZB

Модель (В-Ш)	Главная мощность	Скорость формования	Максимальная длина плиты	Максимальная нагрузка	Диаметр и количество проволоки при максимальной нагрузке	Количество и форма отверстия
100-900	10 кВт	1.3-1.5 м/мин	5.1 м	9.76 кН/м²	Φ7 мм/10	10/круглая
120-900	14 кВт	1.3-1.5 м/мин	6 м	8.86 кН/м²	Φ7 мм/9	8/круглая
150-900	15 кВт	1.3-1.5 м/мин	7.5 м	10.24 кН/м²	Φ9.5 мм/10	6/круглая
180-900	15 кВт	1-1.2 м/мин	9 м	16.16 кН/м²	Φ12.7 мм/9	5/круглая
200-900	15 кВт	1-1.2 м/мин	10.2 м	13.22 кН/м²	Φ12.7 мм/7	6/эллиптическая
250-900	18.5 кВт	1-1.2 м/мин	12.6 м	11.1 кН/м²	Φ12.7 мм/7	6/персиквидная
300-900	22 кВт	1-1.2 м/мин	15 м	10.83 кН/м²	Φ12.7 мм/8	5/персиквидная
