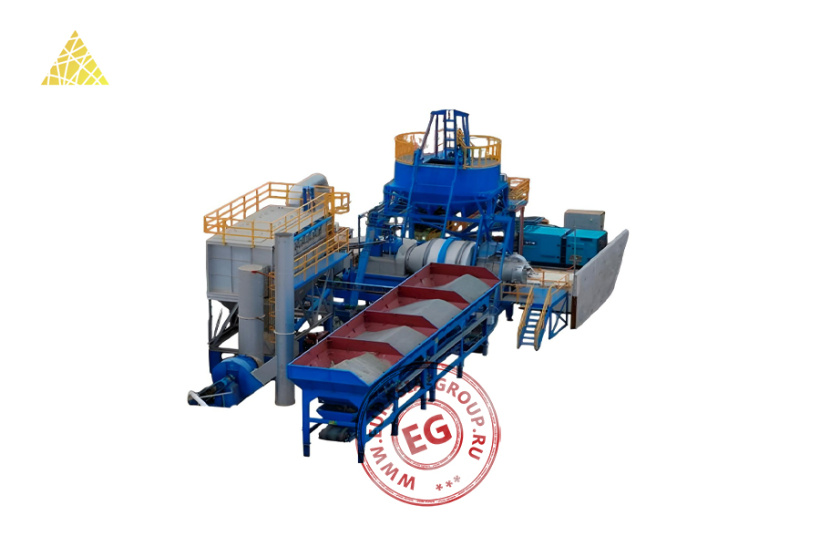

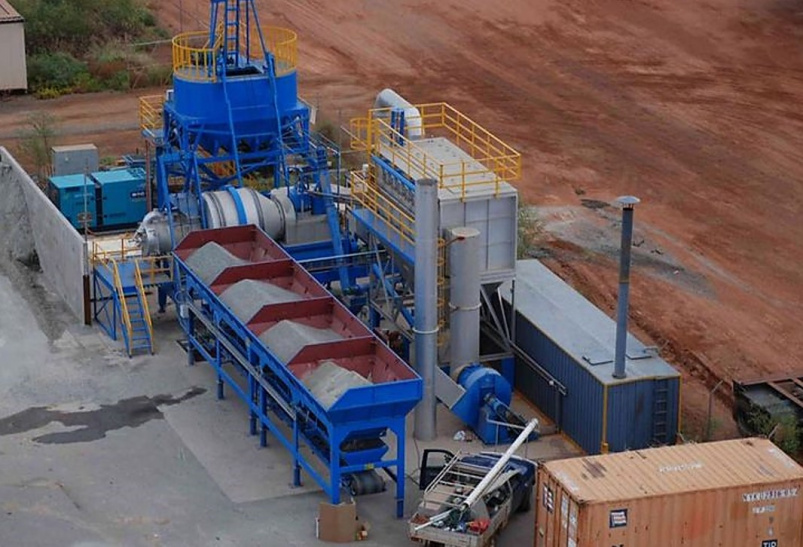

Асфальтобетонный завод ALYJ40 представляет собой комплексную производственную установку для изготовления асфальтобетонных смесей различного состава. Завод выполнен в модульной конструкции, обеспечивая возможность транспортировки и монтажа на различных площадках. Основу завода составляет центральная башенная конструкция с размещенным на ней смесительным модулем. Сама башня оборудована площадками обслуживания с защитными ограждениями и лестницами для доступа к различным уровням. Система управления заводом размещена в отдельном контейнерном модуле, где установлено оборудование для контроля и регулирования всех технологических процессов. Электронная система обеспечивает мониторинг работы всех узлов и автоматическое поддержание заданных параметров.

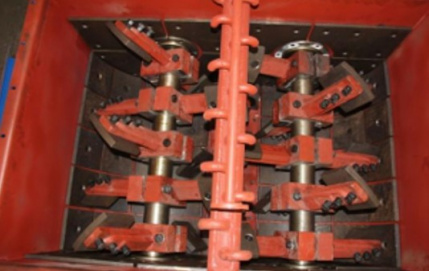

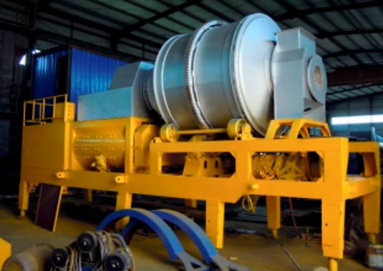

Смесительный блок расположен в верхней части конструкции и выполнен в виде цилиндрического барабана с системой внутренних лопастей для интенсивного перемешивания компонентов. Подача материалов в смеситель осуществляется через дозирующий комплекс, обеспечивающий точное соблюдение рецептуры смеси. Скиповый подъемник установлен с одной из сторон башни и предназначен для вертикальной транспортировки минеральных материалов к смесительному блоку. Рядом расположен сушильный барабан горизонтального типа, оснащенный горелкой для термической обработки каменных материалов перед их дозированием и смешиванием.

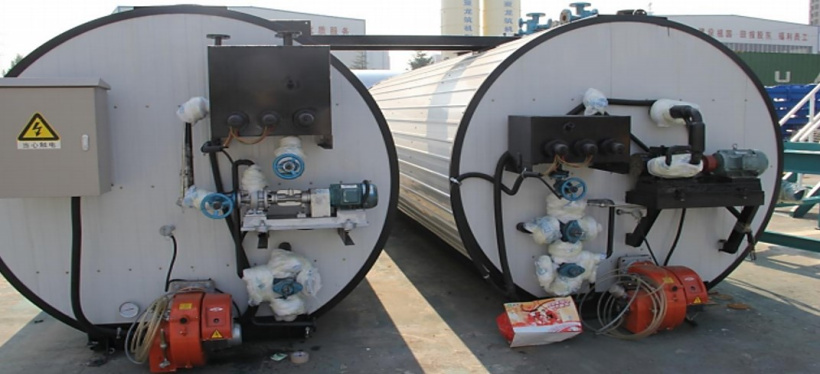

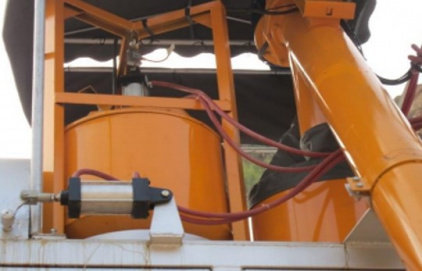

Система взвешивания компонентов включает отдельные модули для порошковых материалов и битума. Битумная система состоит из нагреваемой емкости для хранения и системы подачи битума к смесителю по теплоизолированным трубопроводам. Для очистки отходящих газов предусмотрен циклон и водный фильтр, размещенные в отдельном модуле. По правой стороне от основного блока расположен секционный бункер для хранения готовой асфальтовой смеси с системой затворов, обеспечивающих выгрузку материала в транспортные средства. Линия выгрузки готовой продукции имеет наклонное расположение для оптимизации процесса загрузки.
| Модель | ALYJ40 | |
| Производительность (т/ч) | 40 | |
| Тип управления | Автоматическое/ручное управление | |
| Производительность смесителя (кг/партия) | 1800 | |
| Точность взвешивания (%) | Песчано-гравийная смесь | ±0,5 |
| Порошок | ±0,25 | |
| Битум | ±0,25 | |
| Температура горячего асфальта (°С) | 160 | |
| Время цикла смешиания (с) | 180 | |
| Выбросы в атмосферу (мг/Нм³) | ≤50 | |
| Рабочий шум (дБ(А)) | ≤85 | |
| Электропитание (В/Гц) | 380/50 | |
| Установочная мощность (кВт) | 152 | |
| Количество приемных бункеров (шт.) | 3 |
| Объем загрузочного бункера (м³) | 5 |
| Объем весового бункера (м³) | 4 |
| Размер ремня (мм) | 600 х 1790 х 10 |
| Мощность барабана (кВт) | 5,5 |
| Датчик | CBLGM-S/1500, TRANSCELL |
| Пневмораспределитель | Q25DC-L15 |
| Пневмоцилиндр | QGBES80x200-L3, AIRTAC |
| Мотор лебедки | Модель | BWY27-29 |
| Мощность (кВт) | 7,5 | |
| Максимальная нагрузка весового датчика (кг) | 1800 | |
| Модель | JS1000 | |
| Мотор-редуктор | Модель | XWD9-17 |
| Мощность (кВт) | 22 | |
| Пневмоцилиндр | QGBZZ100x150-L3, AIRTAC | |
| Пневмораспределитель | Q25DC-L15 | |
| Система смазки (шт.) | 1 | |
| Диаметр (мм) | 2080 |
| Длина (мм) | 2440 |
| Шкив (ролик) подшипника (шт.) | 2 |
| Электромотор | Y180M-4 |
| Мощность электромотора (кВт) | 18.5 |
| Редуктор | ZQ350-8.23-Ⅱ |
| Толщина стали (мм) | 10 |
| Тип топлива горелки | Дизель |
| Мощность (кВт) | 3 |
| Объем бункера (м³) | 0,14 |

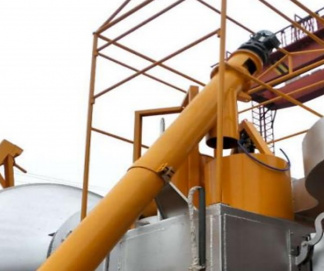

| Мощность винтового конвейера (кВт) | 30 |
| Диаметр шнека (мм) | 219 |
| Мотор лебедки (кВт) | BWY22-29 |
| Мощность мотора лебедки (кВт) | 3 |
| Тензодатчик | TSC-300 (предел измерения - 300 кг) |
| Объем бункера (м³) | 0,14 |

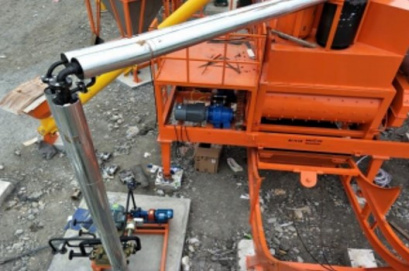

| Битумный насос | CLB-100B, Y112M-4 |
| Мощность битумного насоса (кВт) | 4 |
| Тензодатчик | TSC-300 (предел измерения - 300 кг) |
| Мотор лебедки | Модель | BWY22-29 |
| Мощность (кВт) | 4,5 | |
| Объем бункера для готовой продукции (т) | 5 | |
| Пневмораспределитель | Q25DC-L15 | |
| Пневмоцилиндр | QGB160х450-L3, AIRTAC | |
| Уровень выбросов пыли (%) | >85 (размер пыли 0-0.075 мм) |
| Концентрация дымовыделения (мг/Нм³) | ≤400 |
| Размер водяного фильтра пыли (мм) | Ø400 х 1524 |
| Водяной насос | HL-5300 |
| Центробежный вентилятор (кВт) | IS65-40-250 |
| Мощность центробежного вентилятора (кВт) | 15 |
| Мотор вентилятора (кВт) | IS50-32-200 |
| Мощность мотора вентилятора (кВт) | 5,5 |
| Циклонный фильтр | Y5-47No8C (мощность привода - 22 кВт) |
|
Воздушный компрессор |
Модель | W-0.67/8 |
| Мощность (кВт) | 5,5 | |
| Сенсорный экран (дюймы) | 5.7 | |
| Air F.R.L (комбинация) | QFLJM-L15 | |
| Электрический шкаф (шт.) | 1 | |
| Контроллер управления | PLC | |
| Комплект для подключения | Кабель, переключатель, контактор, реле и т.д. | |
| Нагревательная панель (кВт) | 1,5 х 2 | |
| Битумный насос | CLB-100 | |
| Двигатель битумного насоса | Модель | Y112M-4 |
| Мощность (кВт) | 4 | |
| Пневмоцилиндр | QGB80х200-L3 / QGB80х160-L3 | |
| Трехходовой клапан (дюймы) | 1,5 | |
| Пневмораспределитель | Q25DC-L15 | |
| Датчик взвешивания | CBLGM-300 (предел измерения до 300 кг) | |
| Объем (т) | 30 |
| Комплект для подключения | Трубы |
| Обшивка | Минеральное волокно |
